地面和墙面辐射供热系统的设计

产品	InstalSystem 5
文章类型	软件应用
版本的最新内容	2022-08-30

课程的内容

本文介绍了（干式和湿式）盘管辐射供热系统的设计计算方法。

• 湿式辐射系统
• 干式辐射系统

所展示的案例是基于对一个2层无地下室的单户住宅而进行的设计。

模块和程序的配置

InstalSystem 5 包括下面的模块：

• 盘管辐射供热系统。

视频教程

欢迎观看我们的视频教程，视频中有对本文所述的功能进行讲解和介绍的内容

视频1 - 地面辐射采暖系统设计的各个典型阶段 [1]
视频2 - 建筑结构的准备[2]
视频3 - 设定项目的一般参数[3]
视频4 - 在平面图上进行项目的图形编辑[4]
视频5 - 计算和结果的分析[5]
视频6 - 绘制引线管路径、将分集水器和各供热供冷区连接起来[6]
视频7 - 系统参数的调整、优化热工和水力计算结果[7]
视频8 - 图形的修改和完善、计算书和图形的打印与输出[8]

视频：地面辐射采暖设计教程

项目文件

本课程所使用的项目文件：一独栋住宅地面和墙面辐射系统的设计（课程示例）。

初始状态

项目包含了模板中所定义的一套完整的默认设置
房屋的结构是基于DWG格式的底图图纸。 更多信息见：项目案例表。

操作步骤

系统设计 - 湿式辐射系统

编辑一般参数和创建建筑结构

打开一新的项目文件

1. 运行 InstalSystem 5。
2. 打开一新的项目并选择要使用的软件版本。更多信息，见： 项目和应用管理
3. 选择适当的模板。更多信息，见： 模板文件.

定义目录和一般参数

更多信息，见： 使用项目中的目录和目录数据.

在一般参数 中设定默认参数：

1. 楼层管理 - 添加所需要的楼层数。更多信息，见： 建筑结构的准备
2. 目录 - 根据项目案例表 中的清单，选择如下的目录：
   • 辐射系统
   • 管材和管件
   • 绝热
   • 阀门及配件
3. 供热/供冷系统计算 - 为下述内容给定参数:
   • 水力分配系统
     • 默认类型和参数
   • 辐射系统
     • 地面系统
     • 墙面系统
     • 分集水器、管件和控制

建筑结构的准备

1. 为每一楼层导入底图，并相应设置它们的绘图单位，然后通过插入参考点 标签，确定各层图纸上下的相对位置关系。更多信息，见： 导入底图文件
2. 利用捕捉 模式，在设定了绘图单位的图纸上描出房间。更多信息，见： 手动创建建筑结构
3. 使用房间编号 功能，从每层左上角的房间开始给房间自动编号。
4. 在参数表 中修改如下的参数:
   • 设计温度：卫浴间 24°C，大堂 16°C。
   • 在供热 部分，通过选择适宜的房间类型设定允许的最高地表温度。
   • 对于非采暖房间，将其热负荷指标设定为"0"。更多信息，见： 创建建筑结构
5. 在3D视图 中核实所输入的建筑结构的正确性。更多信息，见： 检查所创建的建筑结构的正确性

系统编辑 - 湿式辐射系统

插入供热/供冷区

1. 在选定的房间插入供热/供冷区 部件。

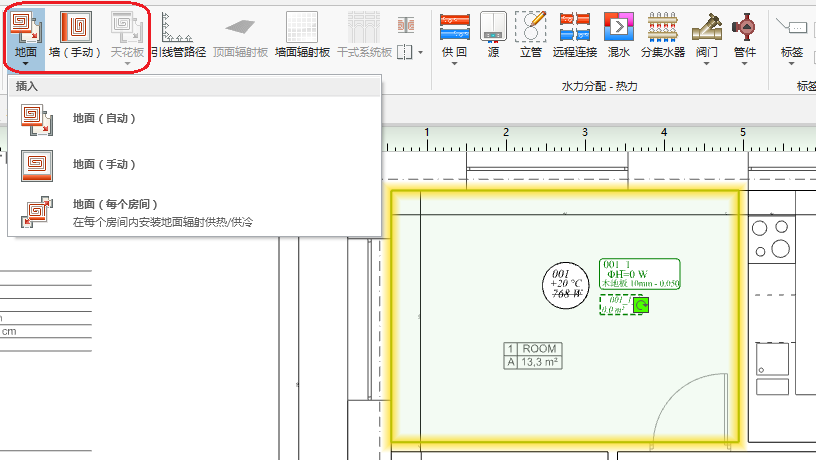

   1. 插入 供热/供冷区


2. 用分割/伸缩缝 工具修改供热/供冷区 和/或改变它们的形状使其覆盖想要的盘管区域（如绕开楼梯、浴缸等区域）。更多信息，见： 在供热供冷区内环形切割。
3. 按照相关的膨胀缝的设置原则，分割所选定的供热/供冷区 。

编辑供热/供冷区参数

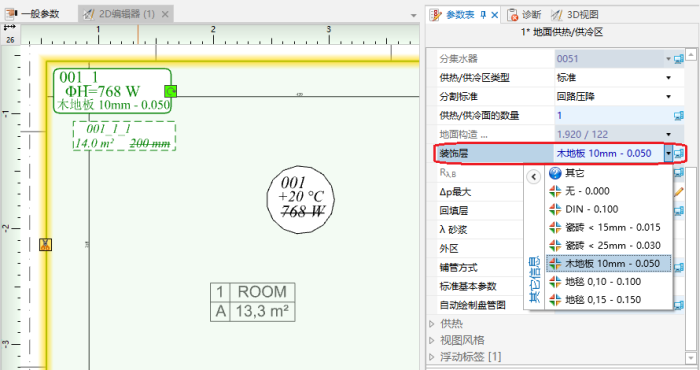

1. 选择装饰面层。

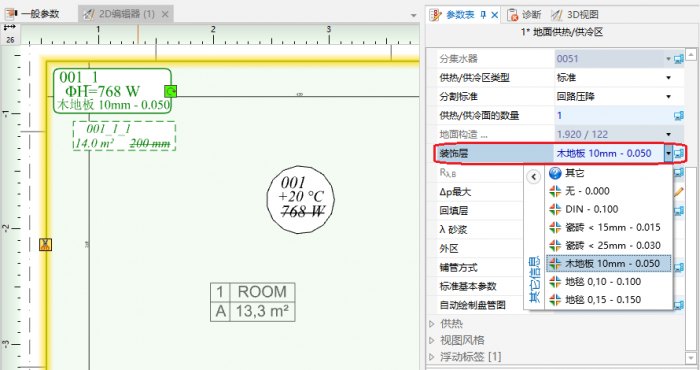

   选中供热/供冷区 部件的标签，并在其参数表中选择表面装饰层 的类型。



   2. 表面装饰层


2. 更改供热/供冷区 的类型。
   1. 选中被引线管覆盖较大面积的供热/供冷区 部件的标签，并在其参数表 中，将其类型更改为由引线管供热/供冷 。 注意在这种情况下，将删除与分集水器的连接。
   2. 选中那些不铺设盘管的供热/供冷区 部件标签，并将其类型改为无管材 。

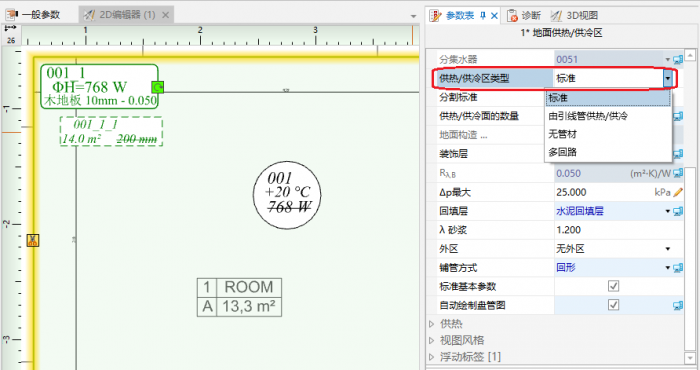

      3. 类型 供热/供冷区


3. 确定外区（根据DIN1264标准，外区指距外墙外窗最多1米宽的条形区域）。
   指定并设置外区 。更多信息，见： 定义外区。

插入分/集水器

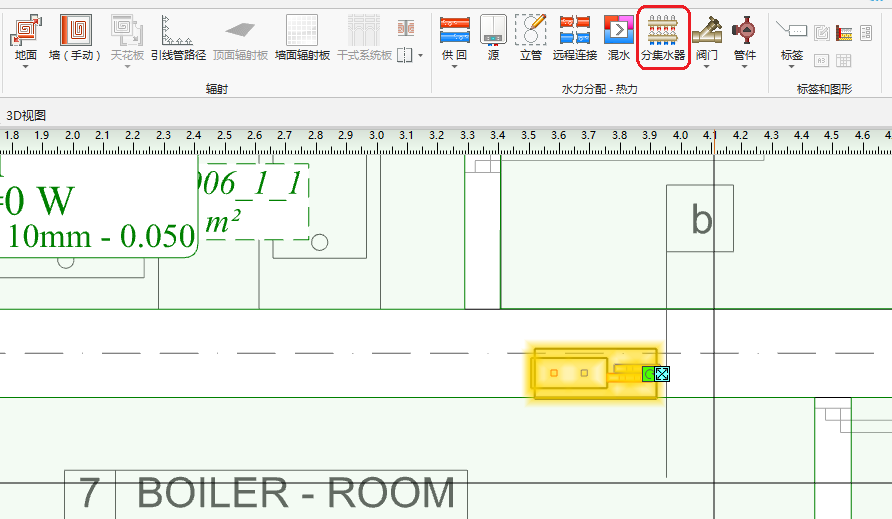

1. 在每一楼层插入分/集水器。 分/集水器 可与分集水器箱一起插入图中。
   更多信息，见： 分集水器和配件



   4. 插入 分/集水器



引线管路径

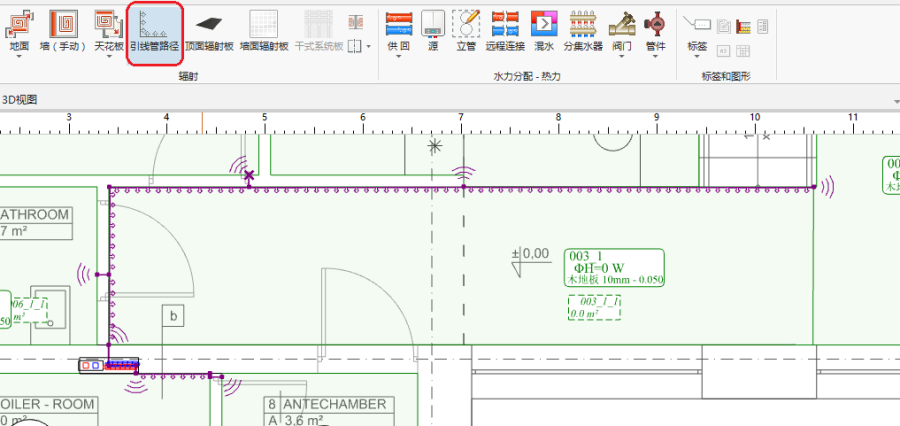

1. 使用引线管路径 将分集水器与供热/供冷区连接。引线管路径 能够自动生成引线管。
   更多信息，见： 编辑辐射系统中的引线管

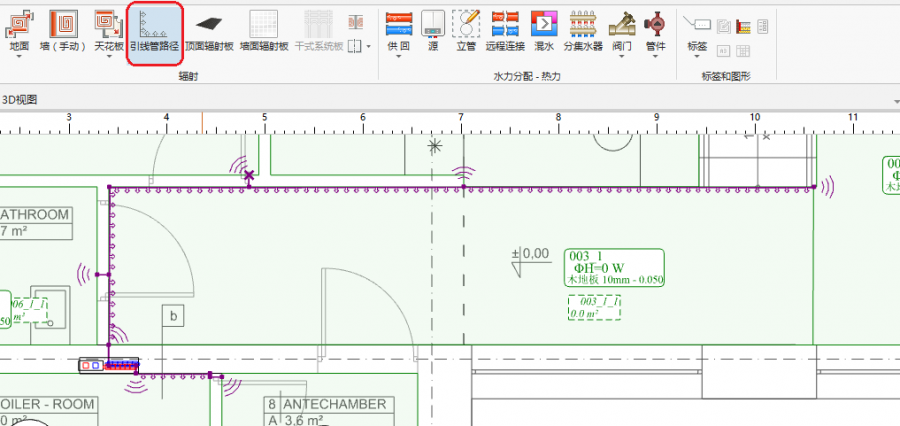

   5. 绘制 引线管路径



系统编辑 - 连接分集水器

插入源

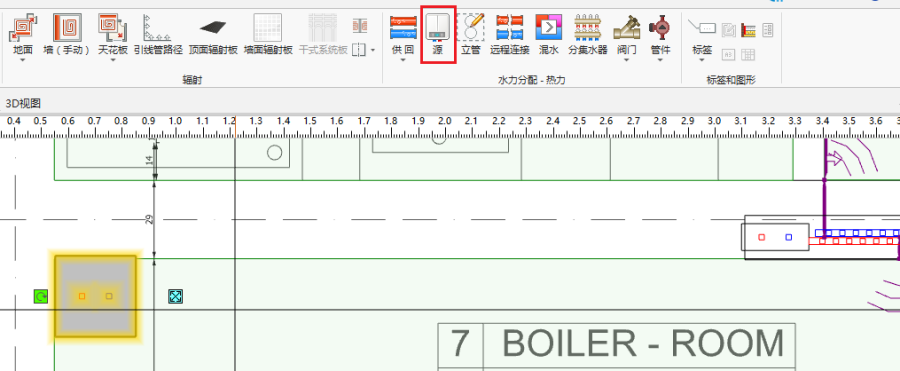

1. 在最低的楼层插入源 。

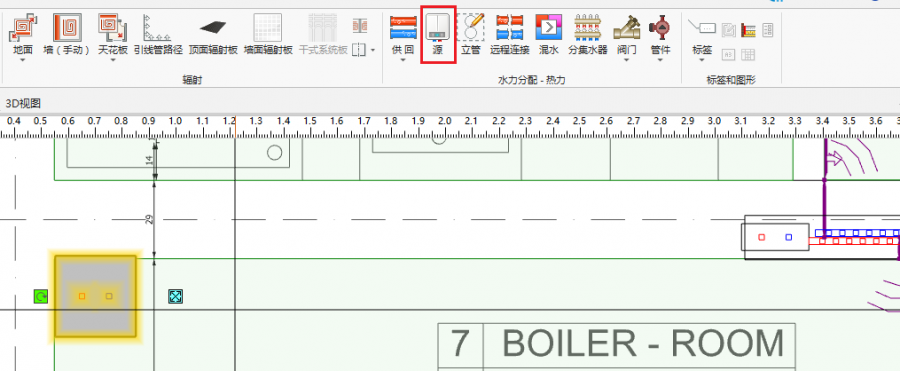

   6. 插入 源



插入立管

1. 插入立管，并给它指定一个符号，然后指定它的起始楼层和终止楼层（如从0层至1层）。
   更多信息，见： 使用"立管"部件连接各楼层

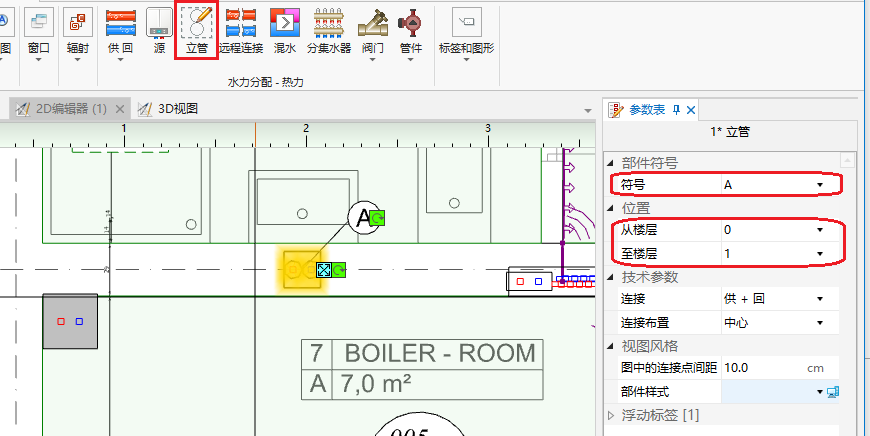

   7. 安放 立管



水力分配

1. 使用管路 部件，在捕捉 和定向线 模式下，通过绘制管网将源、分/集水器、立管 彼此连接在一起。

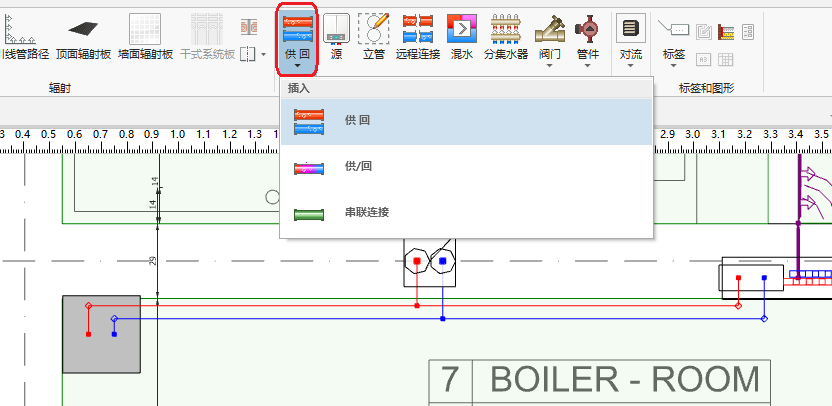

   8. 连接系统部件



插入配件

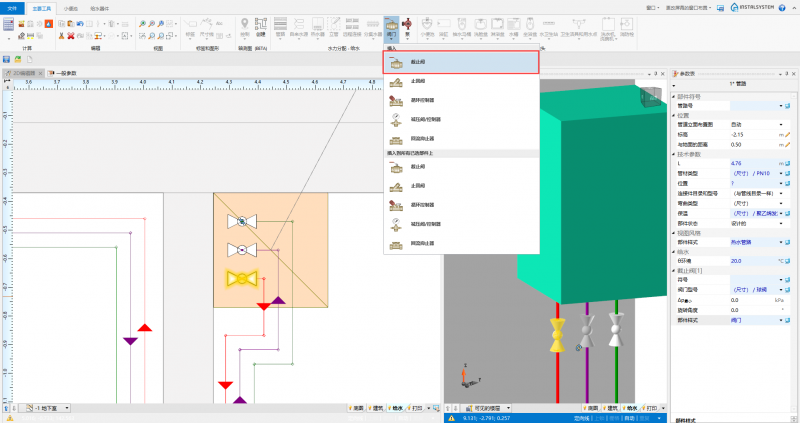

1. 在管路上布置阀门。



   9. 插入 配件


2. 在参数表 里选择阀门型号 。

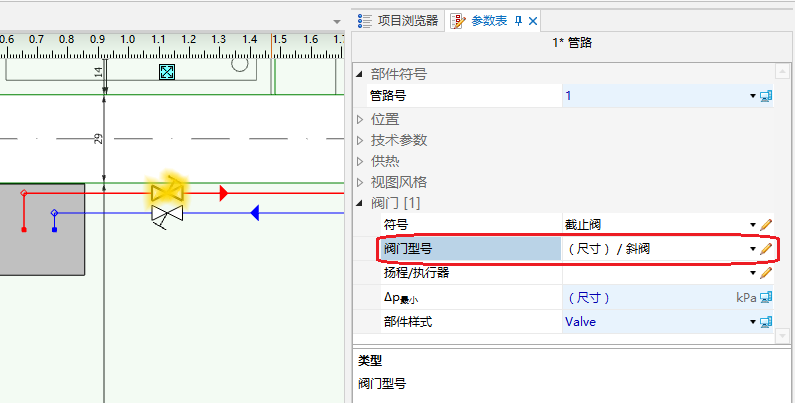

   10. 阀门型号


3. 使用复制 - 粘贴工具，在其它管路上安装同样类型的阀门。

检查系统安装的正确性

1. 使用检查连接 功能（快捷键: Shift + F2）核实系统安装的正确性。
2. 使用3D视图 核实系统安装的正确性及检查冲突。
   更多信息，见： 核实系统安装的正确性

调节系统参数 - 手动修改（可选）

1. 进入一般参数 窗口，在 供热/供冷系统计算/源 中，修改控制回路所使用的辐射系统的供水温度。



   11. 控制回路


2. 修改个别回路的管间距和温降。
   更多信息，见： 辐射系统的交互式计算
3. 修改供热地面/墙面的结构。

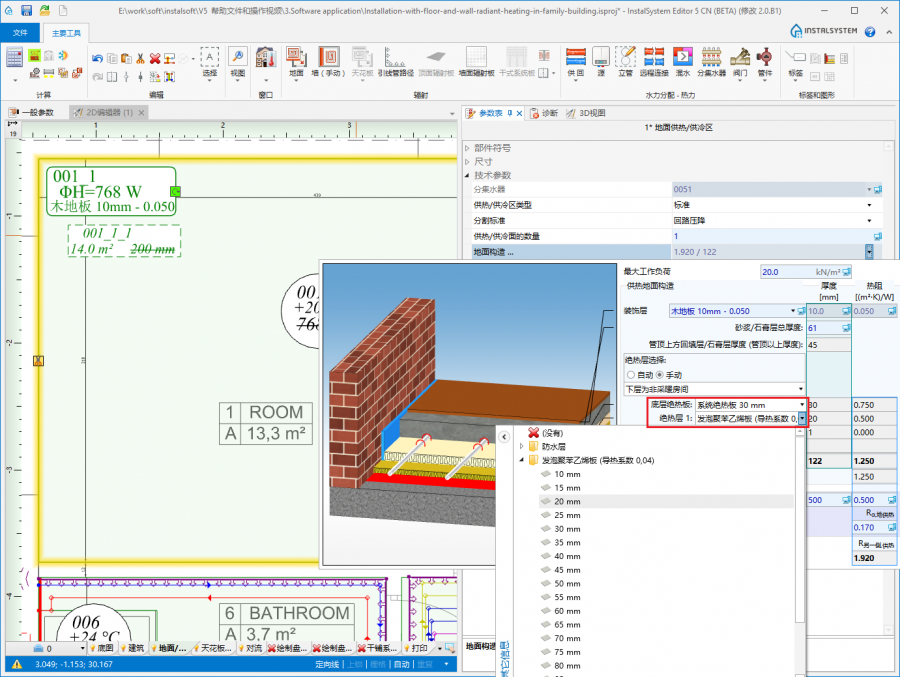

   12. 地面构造 ...

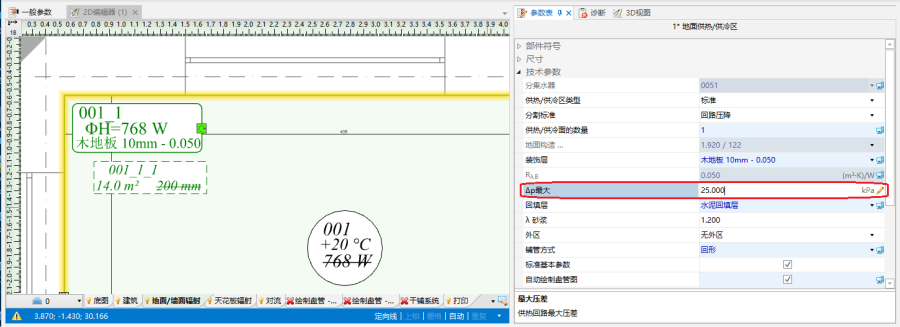

4. 修改回路最大压降。

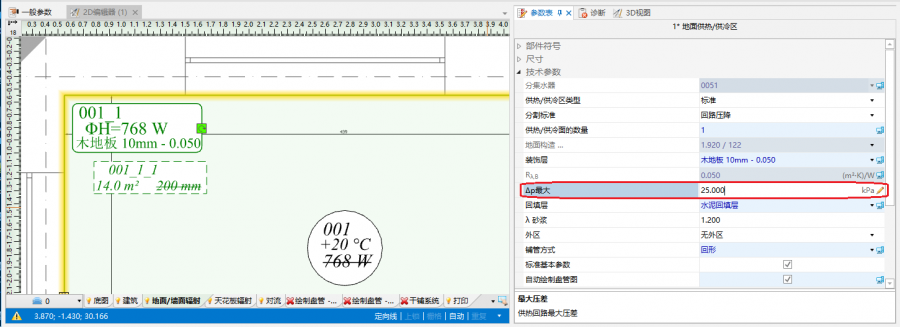

   13. 回路最大压降



计算和诊断

1. 点击计算 工具栏中的 工具进行完整的计算。
2. 在窗口 列表中选择诊断 窗口或按F8打开诊断 窗口。
3. 在交互式辐射系统计算 窗口中，对结果进行交互式检查。更多信息，见： 辐射系统的交互式计算。
4. 在计算完整后，检查诊断 窗口中的信息，如果有错误显示，首先应修改错误。更多信息，见： 计算和诊断
   要特别注意：
   1. 热负荷或冷负荷的满足率。
   2. 自动生成的引线管路径的正确性。
   3. 相邻供热/供冷区构造层的高度/厚度是否有不希望的差异。

编辑系统装置及其参数

在此阶段，可以在以下范围内对系统装置及其参数进行手动修改：

修改将供热/供冷区 分割成供热/供冷面 的分割线

更多信息，见： 修改自动分割后的分割线

手动修改由引线管路径自动生成的引线管

更多信息，见： 手动修改由引线管路径自动生成的引线管

添加辐射系统盘管图

更多信息，见： 添加辐射系统盘管图

在计算过程中使用图形中的盘管长度

更多信息，见： 如何在计算中使用图纸中的回路长度?

再次计算和检查结果

1. 检查计算结果，特别要注意：
   • 房间热负荷的满足率。

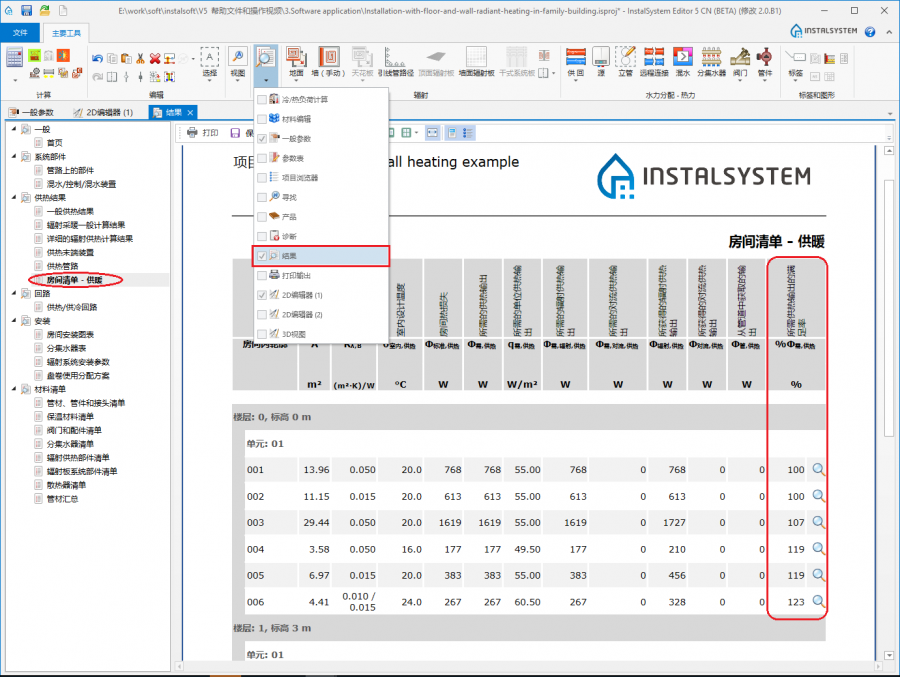

     14. 所需供热输出的满足率


   • 在供热/供冷地面 中所确定的构造层厚度，检查一下是否与周围区域有不必要的高度/厚度差异。



     15. 地面构造 ...


   • 材料清单。

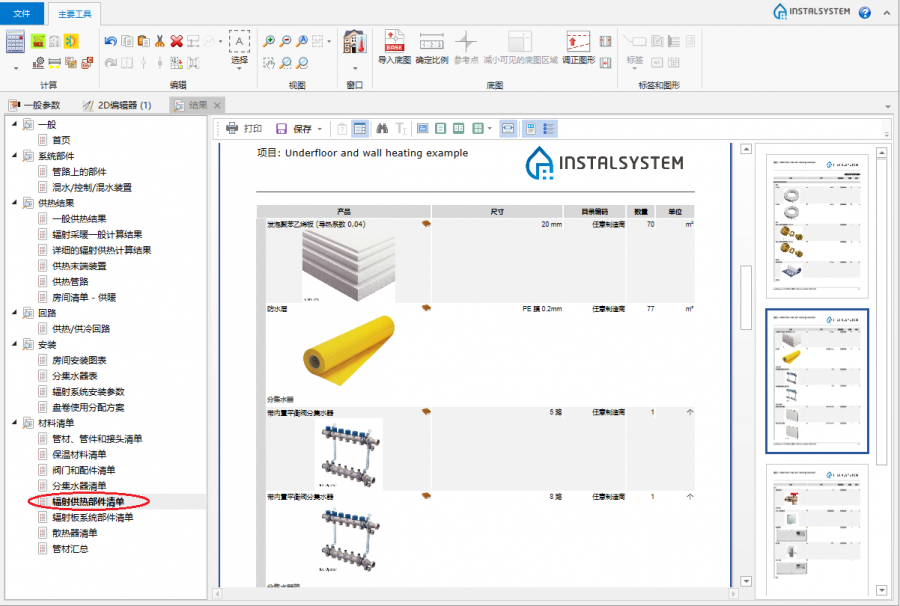

     16. 材料清单 - 供暖 / 供冷 - 辐射供热部件清单



创建系统示意图

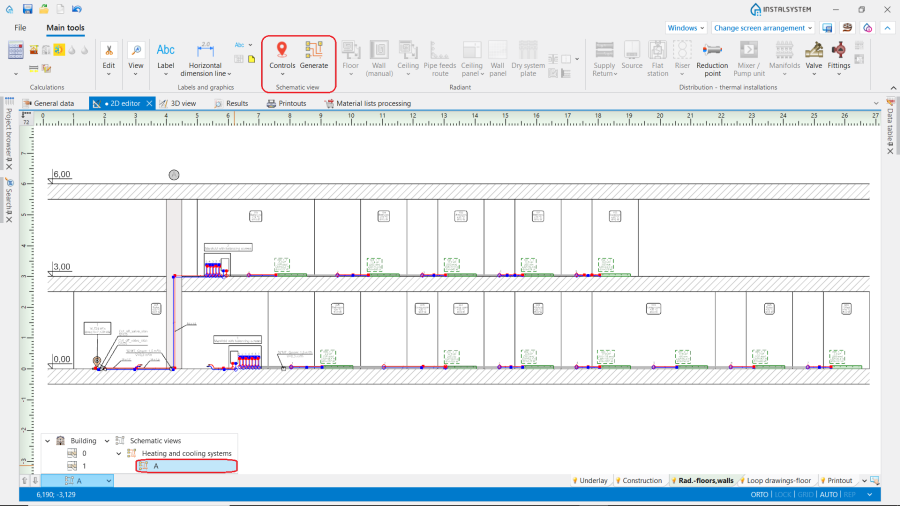

系统示意图可自动生成。更多信息，见： 自动创建系统示意图.

17. 示意图 ­ .

准备打印/输出图纸

标签

1. 在部件上插入所需要的标签
2. 配置标签的外观。
   更多信息，见： 部件外观和标签的设置

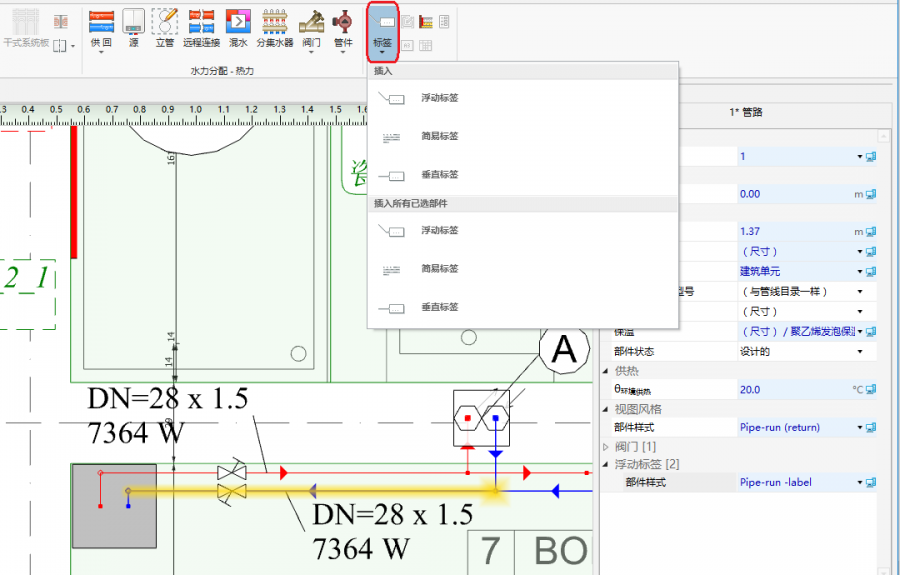

   18. 插入 标签



分集水器设置表

1. 插入分集水器设置表。
   更多信息，见： 分集水器设置表的插入与设置


盘管辐射构造断面图

1. 插入盘管辐射构造断面图，如有必要，可重置比例和配置。

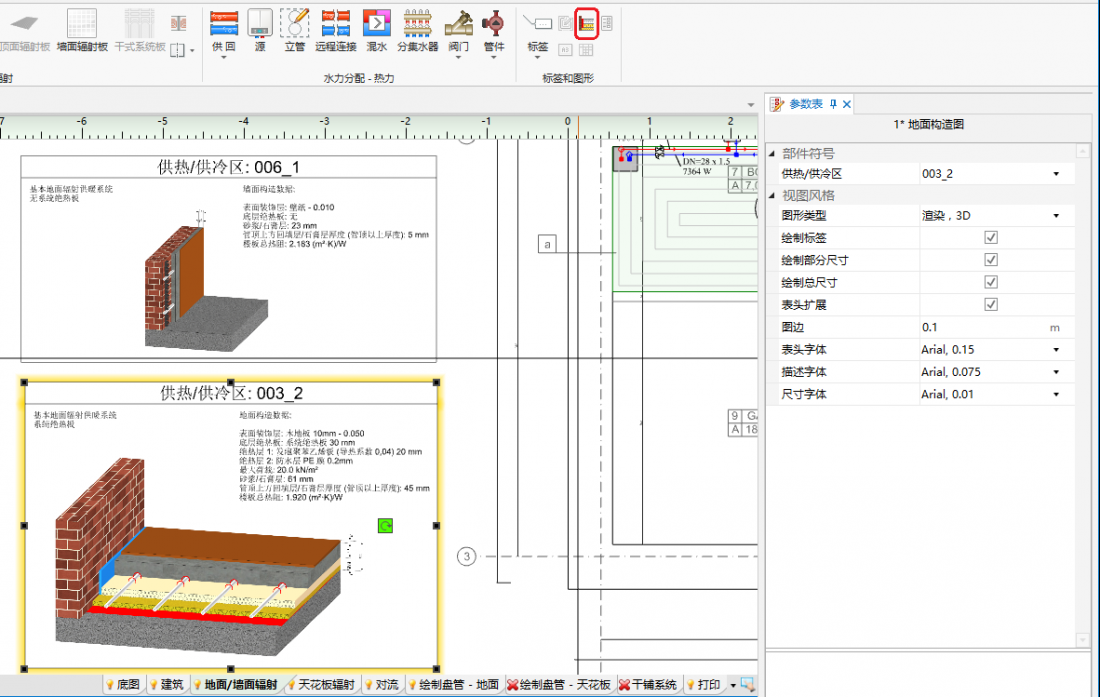

   19. 盘管辐射构造断面图



图框

1. 从打印和输出 工具栏中选择插入页面布局。
2. 在参数表 中选择图纸规格。

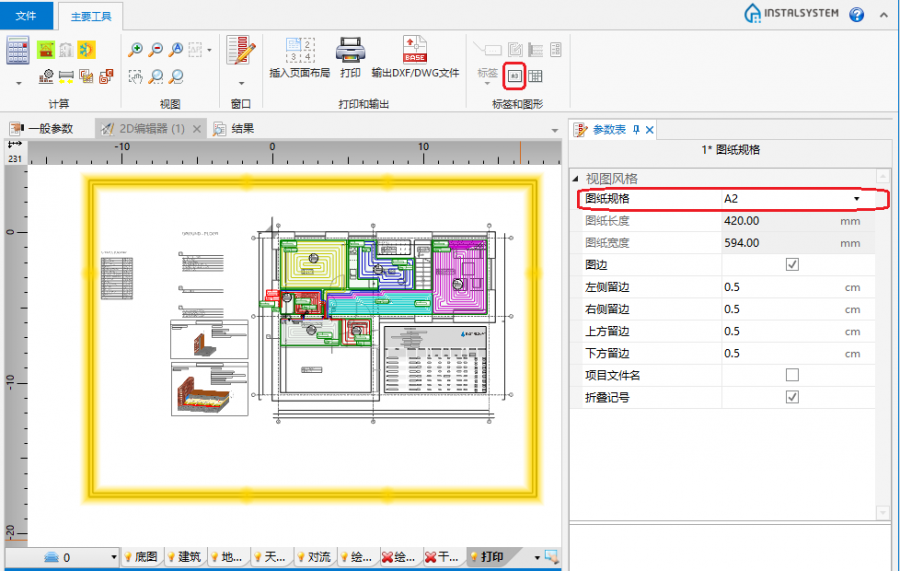

   20. 图纸规格



标题栏

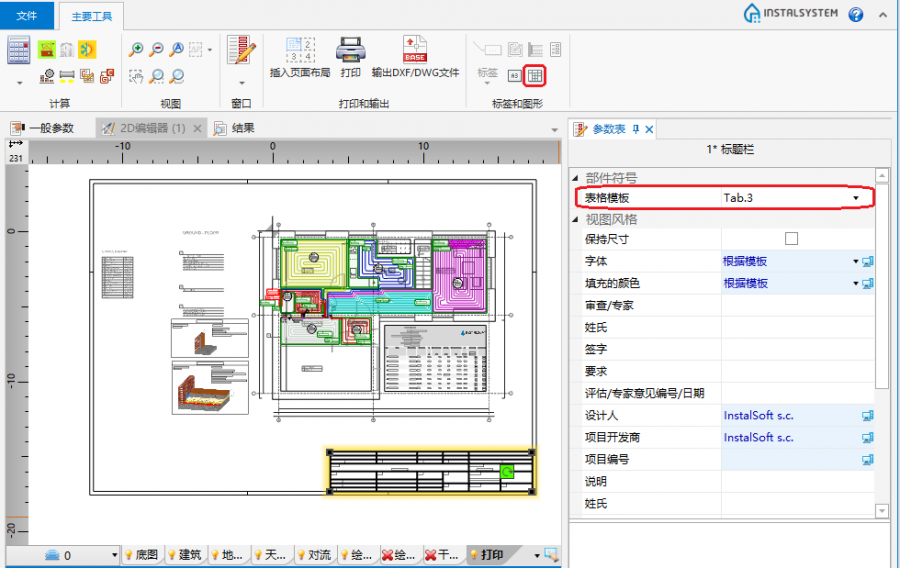

1. 从标签和图形 工具栏中插入标题栏。
2. 在参数表 中选择表格模板，有多种标题栏样式供选择。



   21.标题栏



打印/输出结果

1. 打印/输出图纸。

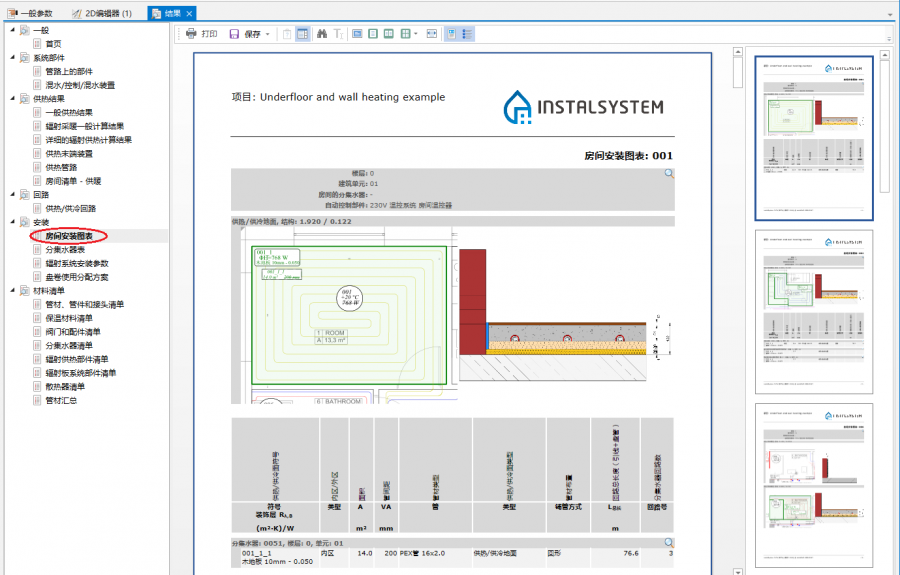

2. 打印/输出计算书。
   更多信息，见： 输出 / 打印结果和图纸

BIM - 将系统输出至IFC模型

进入打印编辑器，在主工具 选项卡，打印和输出 工具栏中，使用 IFC 文件输出 图标，指定所需的设置，然后执行系统装置的导出。

22. IFC 文件输出

更多信息，见： BIM - 将项目的建筑和安装数据输出成IFC模型。

系统设计 - 干式辐射系统

设计干式系统的过程基本上遵循湿式系统的过程。
此外，在供热/供冷区 类型的部件中，可以插入干式系统板，并将其切割成适合房间边界或适合其他系统板的边缘。由此产生的系统板材的数量将包含在材料清单中。此外，在布置引线管和盘管时，有必要考虑干式系统板中凹槽的布置。

编辑一般参数和创建建筑结构

在一般参数 中指定默认参数：

1. 在地面系统 选项，默认的系统/固定方式 中, 选择特定制造商的干式系统。
2. 其他参数参见：编辑一般参数和创建建筑结构。

系统编辑 - 干式辐射系统

插入供热/供冷区 部件

1. 在所选房间中插入供热/供冷区 部件。更多信息，见： 供热/供冷区。



   23. 插入 供热/供冷区



2. 用分割/伸缩缝 工具修改供热/供冷区 和/或改变它们的形状使其覆盖想要的盘管区域（如绕开楼梯、浴缸等区域）。
   更多信息，见： 在供热供冷区内环形切割。

插入干式系统板

1. 在项目中布置干式系统板 部件。更多信息，见： 在干式地面辐射系统中插入干式系统板.



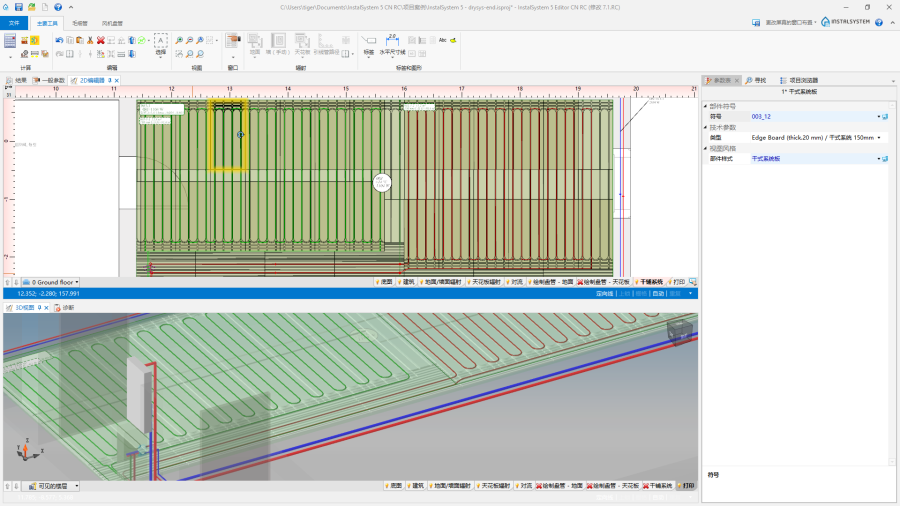

   24. 在干式地面辐射系统中插入干式系统板



编辑供热/供冷区参数

1. 更改供热/供冷区 的类型。
   1. 点击被引线管覆盖较大面积的供热/供冷区 ，并在其参数表 中，将其类型更改为由引线管供热/供冷 。 注意在这种情况下，将删除与分集水器的连接。
   2. 选中那些没有铺设盘管的供热/供冷区 并将其类型改为无管材。



      25. 供热/供冷区 类型



插入分/集水器

1. 在每一楼层插入分/集水器。 分/集水器 可与分集水器箱一起插入图中。
   更多信息，见： 分集水器和配件 。



   26. 插入分/集水器



引线管路径

1. 使用引线管路径 将分集水器与供热/供冷区连接。引线管路径 能够自动生成引线管。
   更多信息，见： 编辑辐射系统中的引线管



   27. 绘制 引线管路径



系统编辑 - 连接分集水器

系统编辑 - 连接分集水器。

检查系统安装的正确性

检查系统安装的正确性。

调节系统参数 - 手动修改（可选）

调节系统参数 - 手动修改（可选）

计算和诊断

计算和诊断。

编辑系统装置及其参数

更多信息，见： 地面和墙面辐射供热系统的设计。

手动修改由引线管路径自动生成的引线管

1. 在生成引线管之后，如有必要，应检查并手动调整其相对于 干式系统板 部件中凹槽的布置。
   更多信息，见： 引线管路径 - 手动修改自动生成的引线管路径。

在图纸上布置辐射系统的回路

1. 项目计算完成后，应检查相对于干式系统板 部件中的凹槽所布置的回路。更多信息，见： 手动编辑使用干式系统板的干式系统的盘管图。

再次计算和检查结果

更多信息，见： 再次计算和检查结果。

创建系统示意图

系统示意图可自动生成。更多信息，见： 自动创建系统示意图。

准备打印/输出图纸

更多信息，见： 准备打印/输出图纸。

打印/输出结果

更多信息，见： 打印/输出结果。

BIM - 将系统输出至IFC模型

更多信息，见： BIM - 将项目的建筑和安装数据输出成IFC模型。
