供热/供冷区
| 产品 | InstalSystem 5 |
| 文章类型 | 功能 |
| 版本的最新内容 | BETA Rev. 0.0.B34 |
说明
供热/供冷区 代表一个或多个指定辐射供暖供冷铺装结构和运行参数的回路所覆盖的区域。它用于（地面、墙面和天花板）辐射供暖和供冷系统的设计，供热/供冷区 可被分割成供热/供冷面 部件。
视频教程
欢迎观看我们的视频教程，视频中有对本文所述的功能进行讲解和介绍的内容
视频1 - 地面辐射采暖系统设计的各个典型阶段 [1]
视频2 - 建筑结构的准备[2]
视频3 - 设定项目的一般参数[3]
视频4 - 在平面图上进行项目的图形编辑[4]
视频5 - 计算和结果的分析[5]
视频6 - 绘制引线管路径、将分集水器和各供热供冷区连接起来[6]
视频7 - 系统参数的调整、优化热工和水力计算结果[7]
视频8 - 图形的修改和完善、计算书和图形的打印与输出[8]
程序中的位置

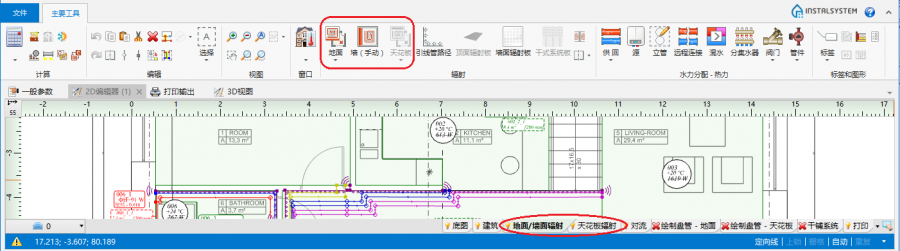

- 供热/供冷区 图标位于2D编辑器窗口，并在打开屏幕下方的地面/墙面辐射 或顶面辐射 的编辑范围（也即图层）时，方可在主工具 的辐射 工具栏内见到该图标。
应用举例
在房间中插入供热/供冷区
插入一地面供热/供冷区
插入一墙面供热/供冷区
插入一天花板供热/供冷区
在供热供冷区内环形切割

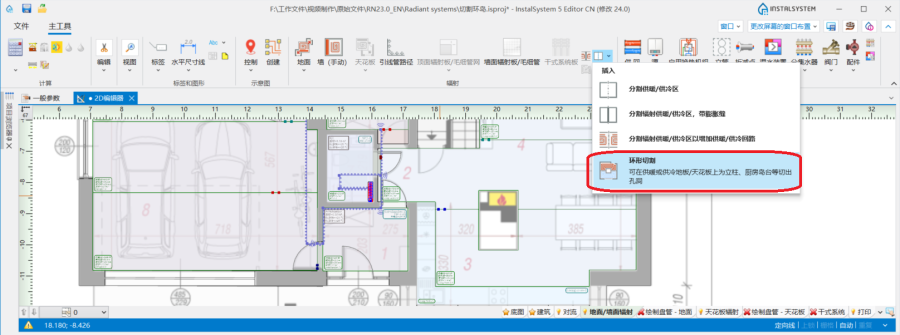

- 程序提供了一个环形切割 工具，它可在供暖或供冷地板/天花板上为立柱、厨房岛台等切出孔洞 。 该工具位于2D 编辑器 窗口，进入地面/墙面辐射 或顶面辐射 编辑器， 在主工具 选项卡的辐射 工具栏内。
- 如果建筑物的立柱或其它建筑构件的切割区域在供热/供冷地面/供热/供冷天花板 内，则可正确布置回路。环形切割后，需要再次计算才能正确确定有效面积 并将回路绕开所切割的区域。如果切割的区域仅位于一个供热/供冷地面/供热/供冷天花板 内，则有可能需手动修改回路的布置图，请看如下视频。
- 如果在楼板内有楼板开洞 部件, 当自动插入地面供热/供冷区/天花板供热/供冷区 时，就会在地面供热/供冷区/天花板供热/供冷区 部件内自动将楼板开洞 的区域切除。
分割一供热/供冷区
本程序提供了多种分割工具，可将：
- 供热/供冷区 部件分割成供热/供冷区 部件，
- 供热/供冷区 部件分割成供热/供冷面 部件。
分割一供热/供冷区
能够在一个房间内分割结构数据（如装饰面层）、操作参数或功能参数。在分割后，供热/供冷区 部件的参数将继承所分割的供热/供冷区的参数。
按指定的数量和指定的边部进行自动分割
可使用垂直、水平或按指示线分割的工具。
手动分割
调整形状
- 可通过重新定位边部的特征点来调节分割的形状。
它们将在点击了供热/供冷区 部件标签后被激活，如果：- 它作为一个多边形被插入到了一个房间内，
- 它之前被分割过。
- 使用分割供暖/供冷区（手动） 功能。

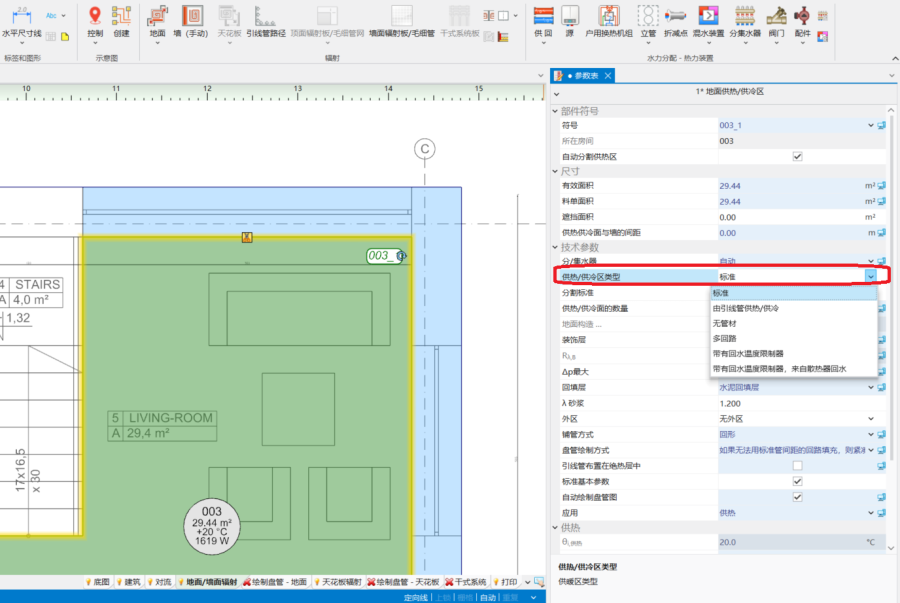

供热供冷区类型的选择
供热/供冷区类型 ：
- 标准 - 指一个或多个供热/供冷面 部件，每一个均由一个回路所覆盖。
- 由引线管供热/供冷 - 指一个供热/供冷面 部件，它没有自己的回路，其所需的热量仅能由途径此处并连接到其它供热/供冷面 部件的引线管提供。
- 无管材 - 指一个供热/供冷面 部件不铺设管材，供热/供冷面 也不输出冷热，但其结构参数与房间中的其它供热/供冷面 部件一致。
- 多回路 - 指一个供热/供冷面 部件被多个平行的且长度一样的管路所覆盖。
- 带有回水温度限制器 - 指一个连接至高温管网的供热/供冷面 部件。更多信息，见： 带回水温度限制器的地面辐射采暖.
- 带有回水温度限制器，来自散热器回水 - 指一个连接至对流散热器回水的 供热/供冷面 部件 更多信息，见： 带回水温度限制器的地面辐射采暖.

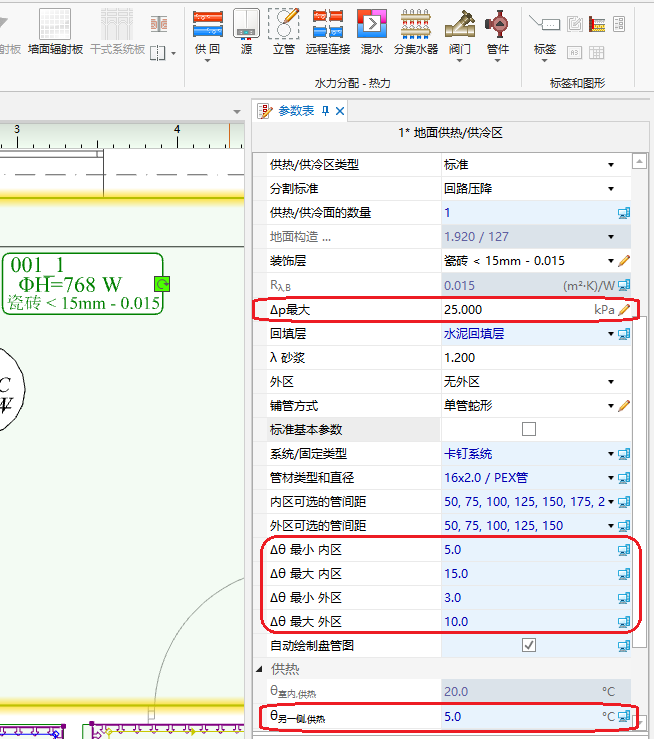

修改运行参数
- 大量的参数都是通过复制一般参数 中的数据被自动添加至此的。
改变复制的参数：更多信息，见： 一般参数 - 选择可修改的参数：

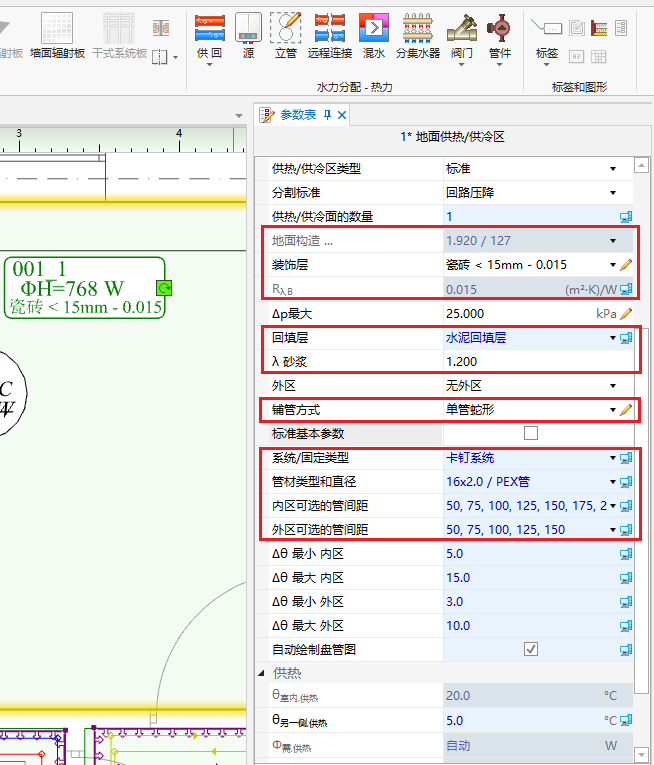

修改铺装构造参数
- 大量的参数都是通过复制一般参数 中的数据被自动添加至此的。
修改复制的参数：更多信息，见： 一般参数 - 选择可修改的参数：
详细信息，请看视频：
定义外区
将一供热/供冷区 分割成供热/供冷面
为了加快设计，建议让程序根据所设定的参数限定范围来完成此类分割操作（见下文）。
分割标准
有两个分割标准，可按其中之一进行分割：
- 回路压降 (Δp最大)
在选择了的这个标准后，分割成的供热/供冷面 部件，它们将具有相同的压差（允许的回路长度偏差为5%）。 - 面积
在选择了的这个标准后，分割成的供热/供冷面 部件，它们将具有相同的表面积（包括引线管占用的面积）（允许的面积偏差为5%）。
在分割标准中还将遵守下面的参数：
- 回路压降，
- 允许的最大回路长度 (最大长度)，
- 将供热/供冷区 部件分割成供热/供冷面 部件的分割方向。
如果供热/供冷区 部件有一定义的外区，则还需考虑其它的条件：
- 在供热/供冷区 中所定义的外区 的布置，
- 影响外区 的方式。
自动将供热/供冷区 分割成供热/供冷面 部件可通过如下方式关闭：
- 将引线管路径 切换成手动模式。
更多信息，见： 编辑辐射系统中的引线管 - 手动将管线对 连接到供热/供冷区。本程序假定一个供热/供冷区 内仅有一个供热/供冷面。
更多信息，见： 编辑辐射系统中的引线管 - 手动指出分割线。
- 在交互式辐射系统计算 窗口中手动修改程序所确定的参数： 和/或供回水温差。
- 在参数表 窗口中禁用自动分割供热区 功能。
改变分割的方向
按标识线手动分割
当禁用自动将供热/供冷区 分割成供热/供冷面 部件后，才可手动按标识线进行分割，此时会出现提示信息：手动绘制分割线将禁用自动将供热/供冷区分割为供热/供冷面，
确认继续吗?
修改自动分割后的分割线
若修改自动分割的分割线，则在随后的计算中将禁用自动将供热/供冷区 分割为供热/供冷面。 若再次启用自动分割，则供热/供冷面 部件边部的剪刀就将再次出现。
其它信息
与V4版本的区别
- InstalSystem 5 中的供热/供冷区 与InstalSystem 4 中的类似部件不同，这是因为：
- 当项目正在编辑时，不能删除个别的供热/供冷面 部件
- 仅能为供热/供冷区 部件定义外区
- 取决于在房间内的位置，在如下编辑范围内才会有供热/供冷区：
- 地面/墙面辐射
- 顶面辐射
