产品 InstalSystem 5
文章类型 功能和工具
版本的最新内容 GOLD Rev. 17.1


说明

在选定的应用(供热 /供冷) 中，通过交互式辐射系统计算 ，可以快速手动调节辐射系统所选定的参数。
在交互式辐射系统计算 窗口中，可以调整以下内容：

  • 程序计算的管间距，
  • 供回水温差 ，
  • 供热/供冷面的数量
  • 对于选定的供热系统的控制回路 θ供,供热 辐射
  • 对于选定的供冷系统的控制回路 θ供,供冷 辐射

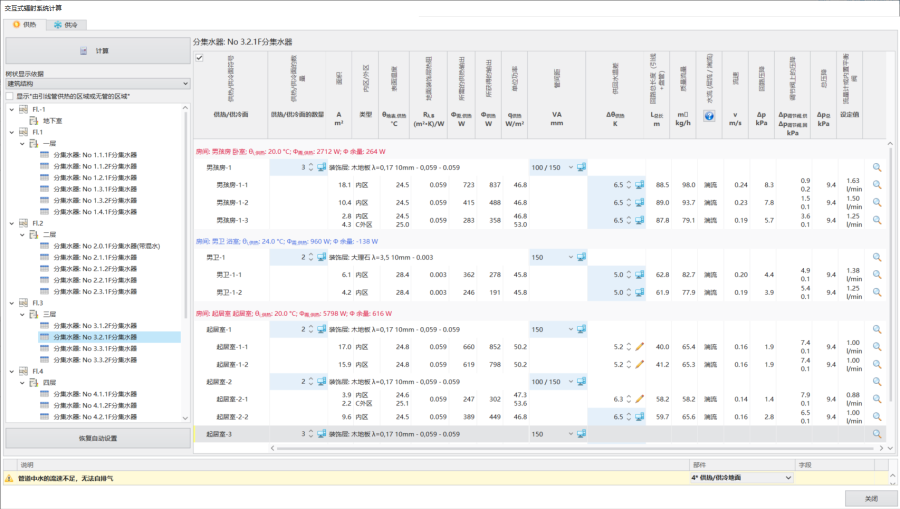

    1. 交互式计算窗口 - 供热

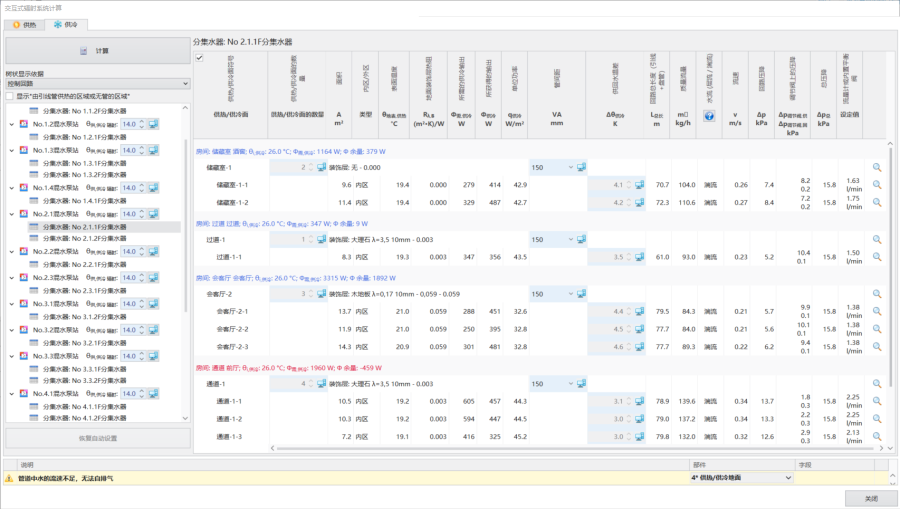

    2. 交互式计算窗口 - 供冷

在修改了如下参数：

  • 管间距
  • 供热/供冷面的数量
  • θ供,供热 辐射 / θ供,供冷 辐射

之后，需要单击计算 按钮来检查所做更改对计算结果的影响。该计算仅在辐射系统的范围内，对通过分集水器的各回路之间进行平衡的计算。在交互式计算阶段，分集水器上的控制阀/流量计或内置平衡阀的压降和设定值，是在假设分集水器入口侧供回水主管的压差等于该分集水器所需的最小资用压差值的基础上确定的。一旦关闭了交互式计算窗口，并对整个供热/供冷系统进行全面的水力计算后，分集水器控制阀/流量计或内置平衡阀的压降和设定值也会重新计算确定，计算出的分集水器入口侧供回水主管的压差值很可能会高于在交互式计算中分集水器所需的最小资用压差值。

如果更改供回水温差值，则无需点击计算按钮，参数会实时更新。

在关闭交互式辐射系统计算 之后，必须运行整个供热/供冷系统的计算，因为项目还处于未计算的状态，在状态栏中也会有提示：
注：本项目尚未计算或数据自上次计算后已更改。


在程序中的位置

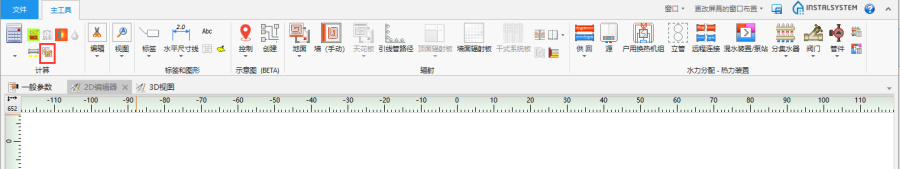

  • 交互式辐射系统计算 图标位于主工具 的计算 工具栏中。
    3. 交互式辐射系统计算

  • 快捷键：Ctrl + Shift + F10。

应用举例

哪些交互式计算是可能的，哪些窗口是可编辑的，这取决于所选则的源的使用。

  1. 仅使用供热 - 在交互式辐射系统计算 窗口中可以修改供热选项卡中的参数，而供冷选项卡是空的。

  2. 使用供热和供冷 - 在交互式辐射系统计算 窗口中，可以修改供热选项卡中的参数，而在供冷选项卡中将会显示所有的值，但这些参数是不能修改的。

  3. 仅使用供冷 - 在交互式辐射系统计算 窗口中，可以修改供冷选项卡中的参数，而供热选项卡是空的。

在交互式辐射系统计算 窗口中，其它的可能性

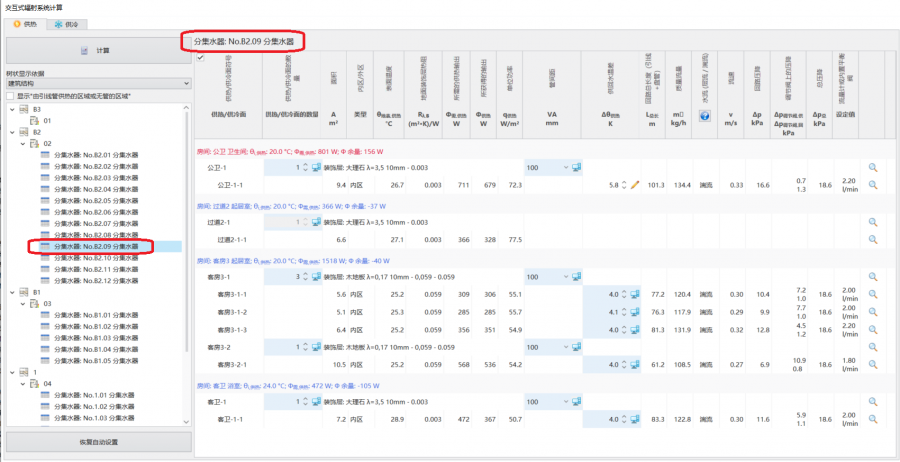

  1. 选择连接到特定供热/供冷区 的分集水器。
    4. 选择连接到特定供热/供冷区 的分集水器

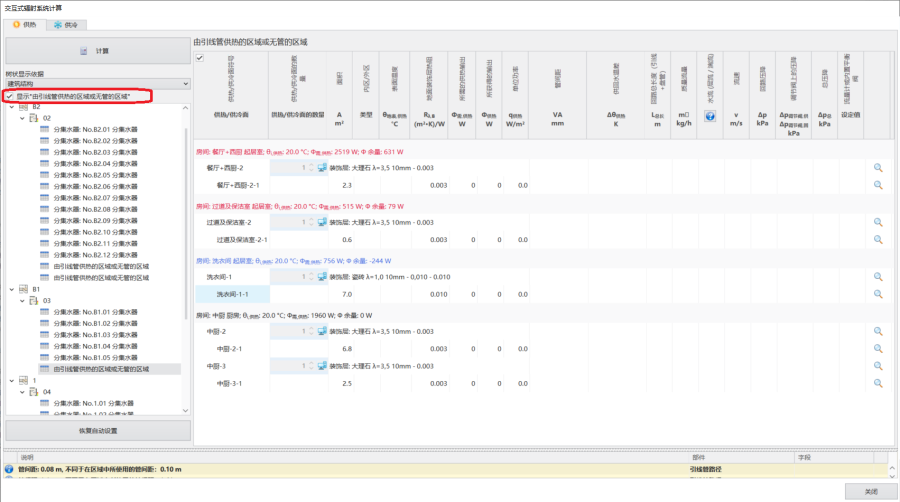

  2. 通过使用由引线管供热的区域或无管的区域 复选框可显示或隐藏由引线管供热的区域或无盘管的供热区域。
    5. 显示由引线管加热的区域或无盘管的区域

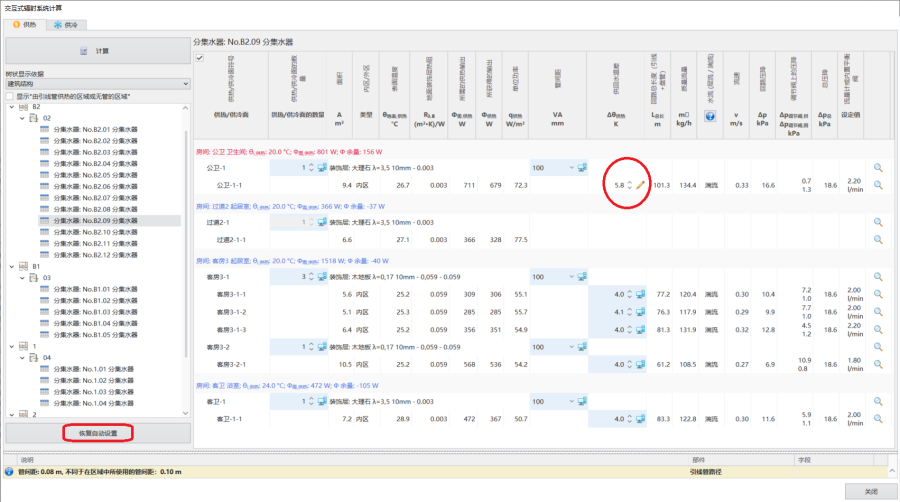

  3. 恢复自动计算设置 - 恢复自动设置。
    6. 恢复自动设置

分集水器列表方式的选择

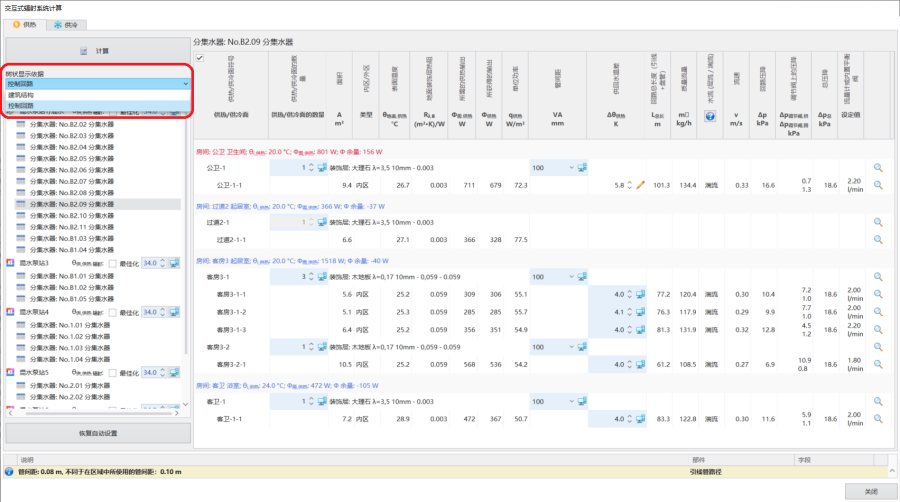

树状显示依据 能够管理分集水器展示的方式，并提供以下选项：

  • 建筑结构 - 分集水器 按其在建筑楼层和指定给它们的建筑单元中的顺序依次显示在清单中。
  • 控制回路 - 分集水器 将按其所在的混水泵站控制回路的顺序，布置在各自的控制回路中。同一混水泵站下的分集水器具有相同的供水温度。
    7. 在树状显示依据 中选择依建筑结构或控制回路展示分集水器的方式

修改控制回路中的供水温度

要更改一选定控制回路的供水温度，必须执行以下操作：

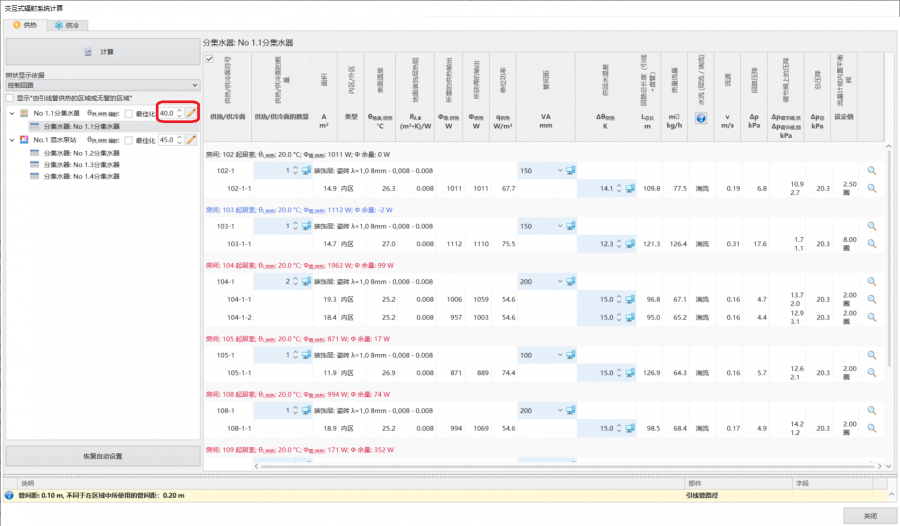

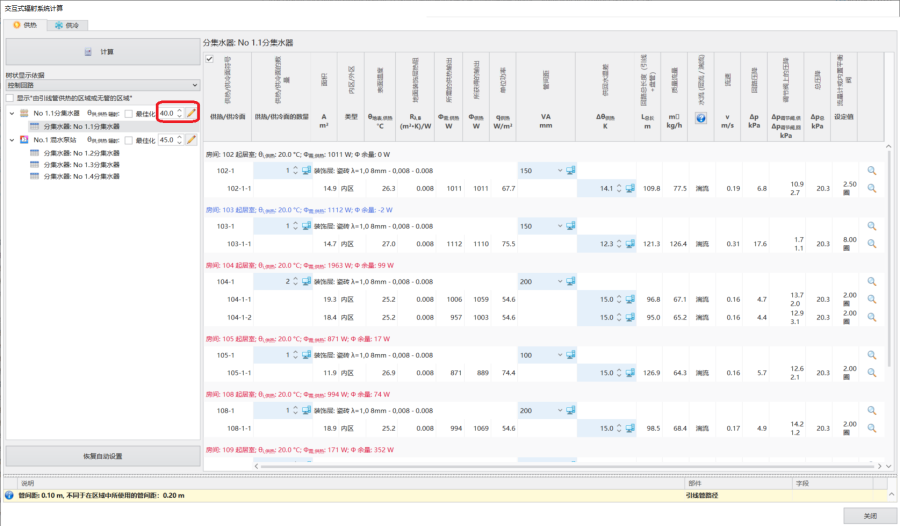

  1. 在θ供,供热 辐射 输入框中输入控制回路的供水温度值。
    8. 在交互式辐射系统计算 窗口，设置控制回路的供水温度

  2. 勾选最佳化 前的复选框。

  3. 将θ供,供热 辐射 输入框后面的状态切换到捕捉 模式(计算机图标), 就可以将确定θ供,供热 辐射 的方式与在一般参数 窗口供热/供冷系统计算/ 源 的设置一致，然后点击计算 按钮

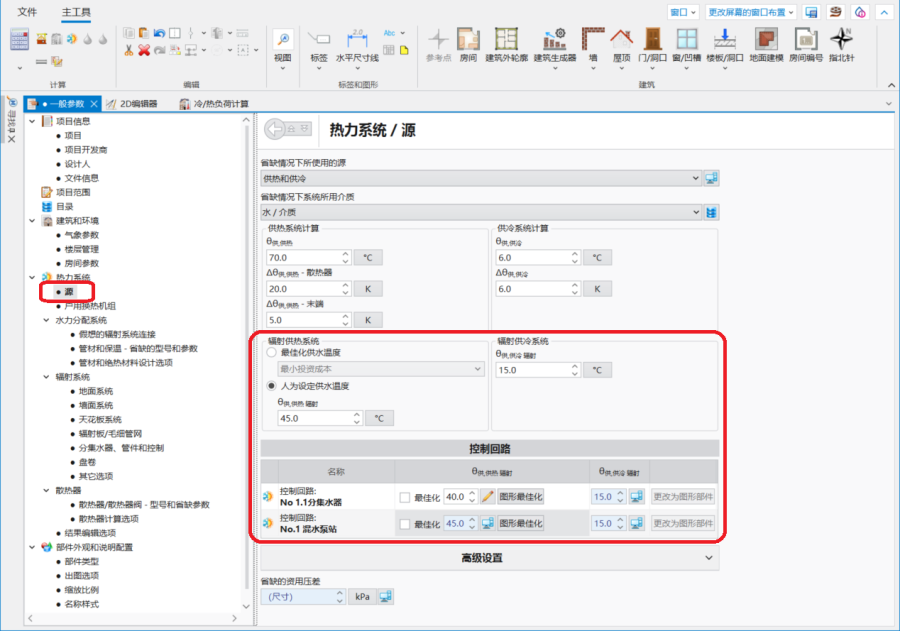

    9. 在一般参数窗口设定控制回路的供水温度

调整供热/供冷面的数量

  • 当供热/供冷面的数量手动修改之后，对于所有属于该供热/供冷区的供热/供冷面就会恢复供回水温差 的默认值(计算机状态)。

调节管间距

  • 手动调节管间距 后，如果勾选了自动分割供热/供冷区 ，程序就有可能会改变供热/供冷面 的数量。
    当一个供热/供冷面 的管间距 值被改变之后，将会改变同一个 供热/供冷区 中的所有供热/供冷面 部件的参数。

显示平衡阀的设定值和装饰面层材料

  • 在交互式辐射系统计算 窗口，会显示辐射供暖/供冷面上所铺设的装饰面层
  • 在交互式辐射系统计算 窗口，会计算出每一回路流量计或内置平衡阀 的设定值

调节供回水温差

  • 修改此值可能会删除如下的诊断信息：
    • 管道中水的流速不足，无法自排气.

限定盘管最小流速：v最小

在一般参数 窗口 (地面系统 / 墙面系统 / 天花板系统)，当在相应的选项中勾选了最小流速 复选框后，就会在计算中考虑管材的最小流速(Vmin)。在自动模式下，选定管道类型的初始值取自选定系统的目录。


其它信息

如果在交互式辐射系统计算 中调整了参数，将导致在一般参数 中选择的辐射供热系统 - 最佳化供水温度失效，包括：

  • 热输出和压降,
  • 最小投资成本.

程序也将在诊断信息中以提示级别给予提示如下：

  • 在输出功率上有比所指定的管间距更好的管间距,
  • 在成本上有比所指定的管间距更好的管间距。,
  • 在热输出功率和流量上有比所指定的管间距更好的管间距.

在交互式辐射系统计算 窗口中所列出的诊断信息可能与诊断 窗口中所列出的诊断信息不同。设计过程中任何参数的调整效果，都应以对设计的范围，如"供热和供冷系统" 计算完成之后，在诊断 窗口中所创建的诊断信息为准。

在计算窗口中可编辑的突出显示的区域的规则：

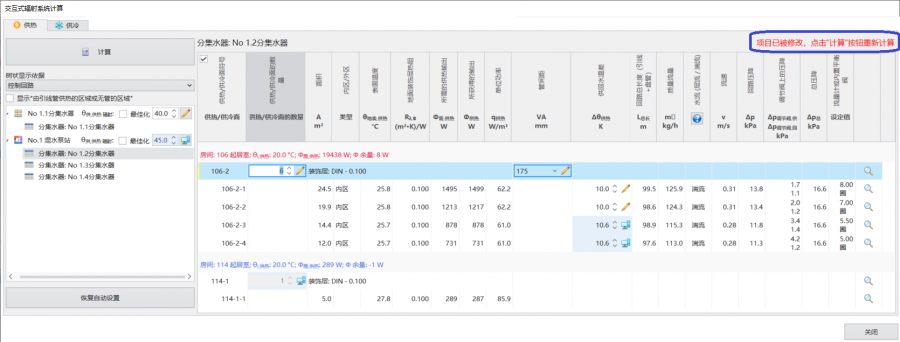

  • 更改一个区域的值会使得更改的区域用另一种颜色高亮显示且显示该值。若更改供回水温差值，则结果会实时更新；若更改其他值，则需点击计算后才能更新结果。在此情况下，在窗口的右上方，会有红色项目已被修改，点击"计算"按钮重新计算 的提示。

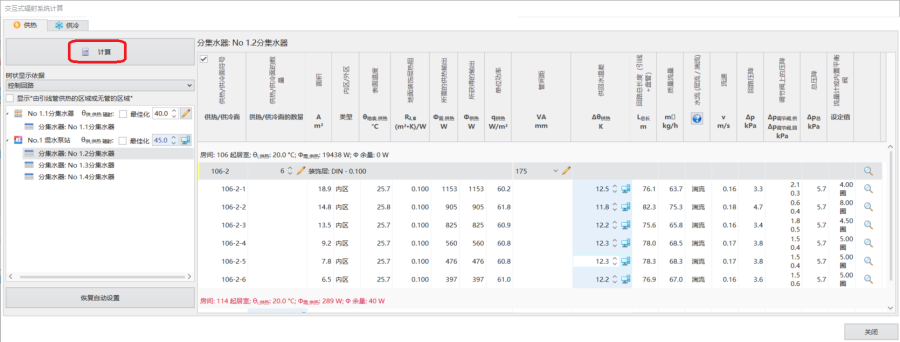

    6. 手动修改的值编辑后立即突显

  • 在完成计算之后，不再高亮显示。
    7. 手动修改的值计算后不再突显
