说明
房间布局由手动输入的房间 部件组成，房间部件与楼层数据一起就构成了一简化的建筑结构。在以下情况下，应选择基于房间布局简化的建筑结构开展设计：
- 按单位面积指标（W/m2）法确定房间的热负荷
- 人为指定房间热负荷
当不需要根据标准进行热负荷计算时，可使用这种基于多面体隔间的建筑结构（不使用墙、楼板或屋顶等建筑构件）开展系统的设计，这种方法可显著减少工作时间。
网络研讨会
欢迎观看我们的视频教程，视频中有对本文所述的功能进行讲解和介绍的内容
在程序中的位置
楼层管理
- 楼层管理 位于一般参数 窗口, 建筑和环境 选项卡中。
房间参数

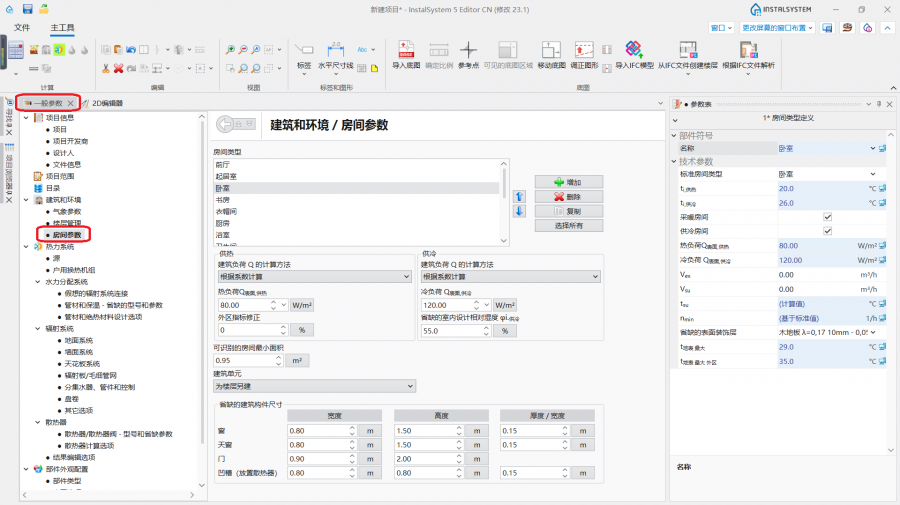

- 房间参数 位于一般参数 窗口, 建筑和环境 选项卡中。
房间

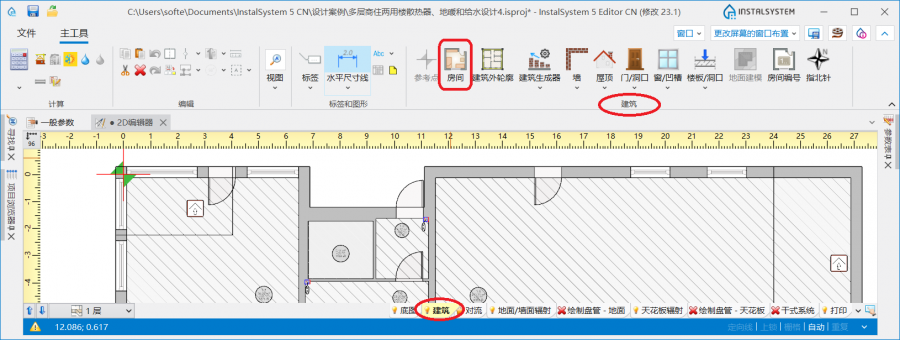

- 插入房间 所使用的命令图标位于, 进入建筑 编辑器内，在主工具 选项卡的建筑工具栏中。
应用举例
楼层的创建
在楼层管理 选项卡中输入建筑位置的相关信息：
- 建筑平均下沉
- 地面标高
以及主要的楼层 参数：
- 位置
- 楼层标高
- 楼层高度
- 天花板厚度
- 地板厚度
更多信息，见： 建筑结构的准备 - 楼层
底图
底图 是从光栅或矢量文件中提取的二维（平面）图形对象。底图 本身不提供建筑结构的任何部件，但它可显示各个楼层的平面，允许以底图 为背景，手动创建符合实际的建筑部件。
更多信息，见： 导入底图文件。

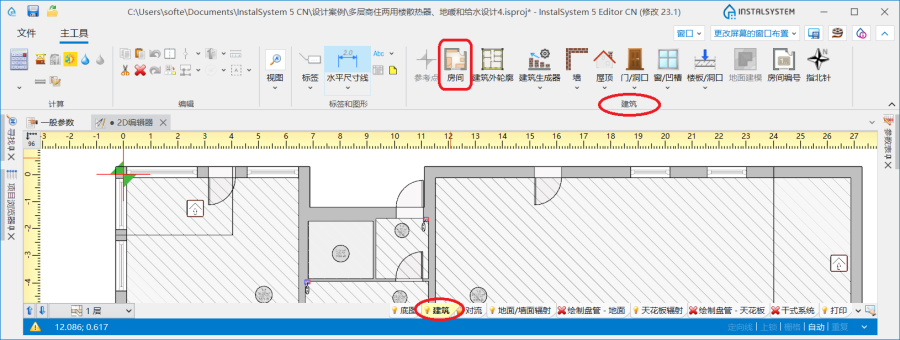

插入一房间
有两种方法，可将房间插入到设计中：
- 通过绘制房间的内轮廓
- 通过绘制房间的对角线
提示：
- 当插入多个房间时，可启用重复 功能（快捷键F3），以便重复上一次的操作。
- 要通过绘制对角线插入房间 时，必须禁用定向线 功能（按住Ctrl健可临时关闭/开启定向线功能）。
多楼层房间的创建
更多信息，见： 建筑结构的准备 - 创建含有多个楼层的房间
指定房间参数
房间参数

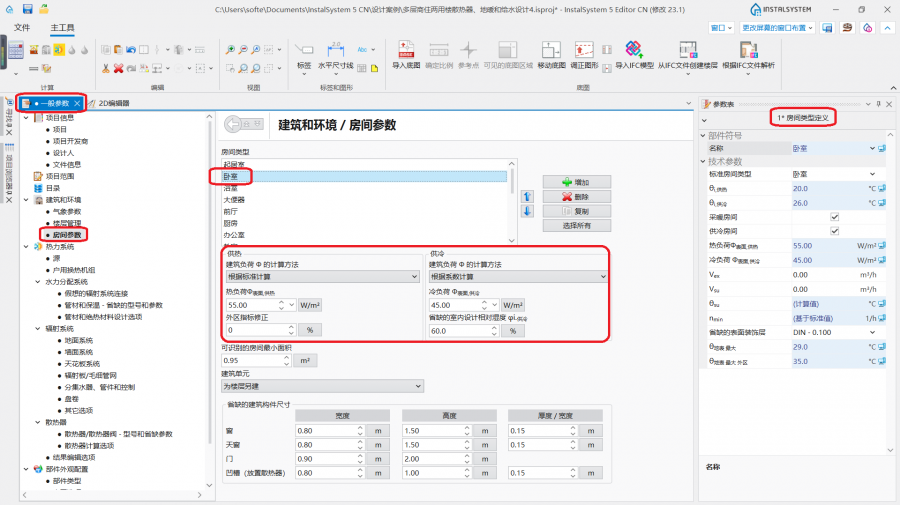

在一般参数 窗口的房间参数 选项卡中含有最重要的房间参数 , 当在设计中插入房间部件时，这些参数将被传递给这些部件。在此，定义了如下的参数：
- 房间类型定义 - 从标准房间清单中选择或指定房间的类型
- 对于供热 和供冷 范围 (内容的显示取决于设计中启用的范围)，建筑负荷 Φ 的计算方法
- 当选择建筑负荷 Φ 的计算方法 是: 根据单位面积负荷计算 时，热负荷Φ表面,供热 / 冷负荷 Φ表面,供冷 的值。
- 对于每一房间类型: 供热模式下的室内设计温度 / 供冷模式下的室内设计温度 以及用户可以修改的其它一些参数。
在参数表中编辑房间参数

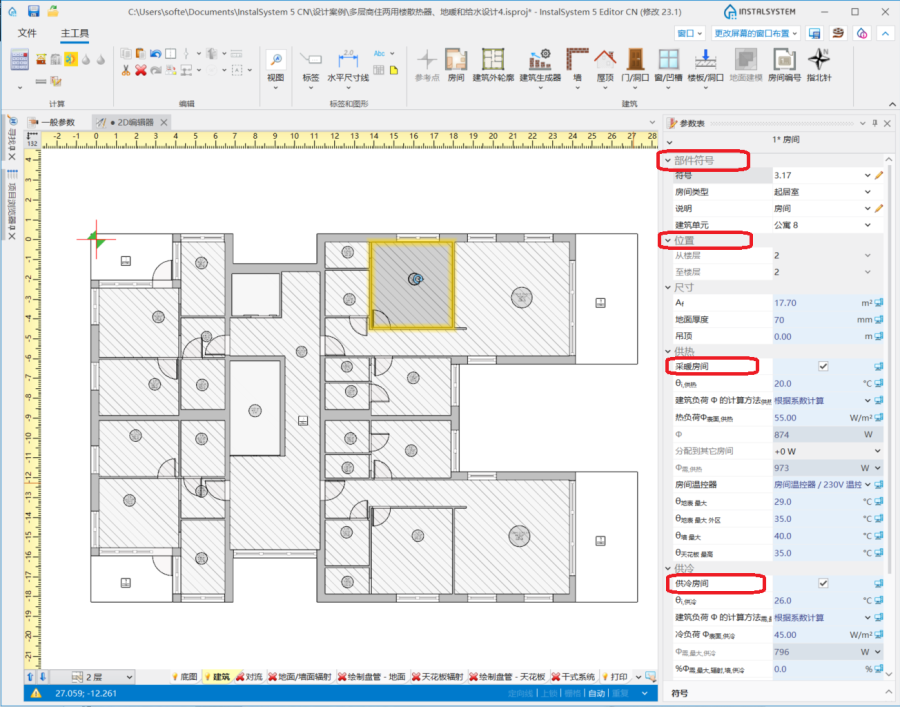

捕捉 模式下房间 参数表中的所有参数（带有计算机图标的字段）都是从一般参数 中传递过来的。当用户修改了这些参数后，其后面的计算机图标就会变为铅笔图标。点击铅笔图标后，就又会变为计算机图标，里面的参数也将恢复至自动参数。
参数表由以下几个部分组成，
- 部件符号:
- 符号 - 房间号 取决于在一般参数 窗口, 部件外观和说明配置 选项卡中所定义的标签样式 。
- 房间类型 - 房间类型的选择会影响到传递至供热, 供冷 部分的参数。
- 建筑单元 - 在此字段中，可更改房间 所归属的单元。
- 位置 - 在此，可以将房间移动到另一层，也可以将其定义为多楼层房间。更多信息，见： 建筑结构的准备 - 创建含有多个楼层的房间。
- 从楼层
- 至楼层
- 尺寸:
- Af - 房间围护结构内的面积|房间净面积
- 地面厚度 - 在捕捉 模式下，该值取自一般参数 窗口 楼层管理 部件中同名字段中的值。
- 吊顶厚度 - 在捕捉 模式下，该值取自一般参数 窗口楼层管理 部件中同名字段中的值。
在参数表中，也包含了下面的部分: 供热, 供冷, 2D/3D视图样式, 标签 。
房间布局的图形表示
当房间布局编辑完成后，其外观如视频所示：
更多信息，见： 在图形编辑器中查看导航.
房间编号
更多信息，见： 建筑结构的准备 - 给房间编号
查看所创建的建筑结构
所创建的建筑结构既可以在2D编辑器 窗口中查看，也可以在3D视图 窗口中查看。项目浏览器 和寻找 功能在建筑结构的导航中也很有用，如下的视频介绍了这两种功能。
部件外观配置
房间 和其标签的样式见其在一般参数 窗口中部件外观的配置。
更多信息，见： 部件外观配置。
