说明

每个平面图代表一个单独的楼层,采用立管 部件就可将多个楼层平面图中的系统部件连接起来。采用这种方法,就可轻松对多层建筑中的系统进行设计和计算。每一楼层立管连接点的标高都由支管的标高决定,对于排水系统,还将使用其他楼层数据,连接后的效果可在3D视图中进行检查。

在程序中的位置

2D编辑器 窗口,主工具 中,进入如下编辑范围,可见 立管 部件:

  • 对于对流供热和供冷系统(无辐射系统部件) ,进入对流

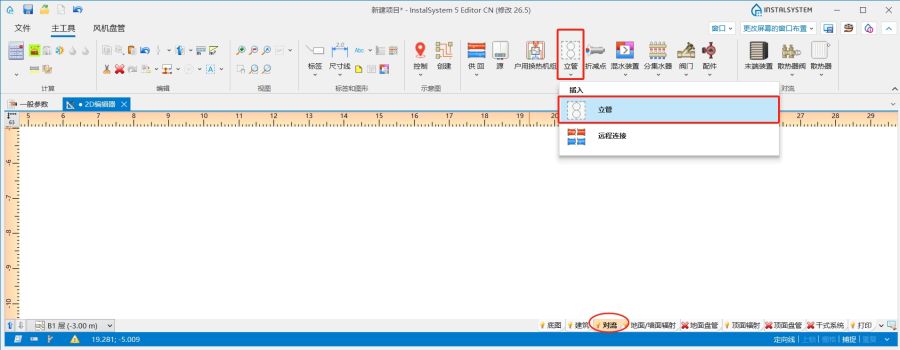

    1. 对于对流系统,插入立管部件


  • 对于地面和墙面辐射供暖供冷系统 ,进入地面/墙面辐射 ,对于天花板辐射供暖供冷系统 ,进入顶面辐射

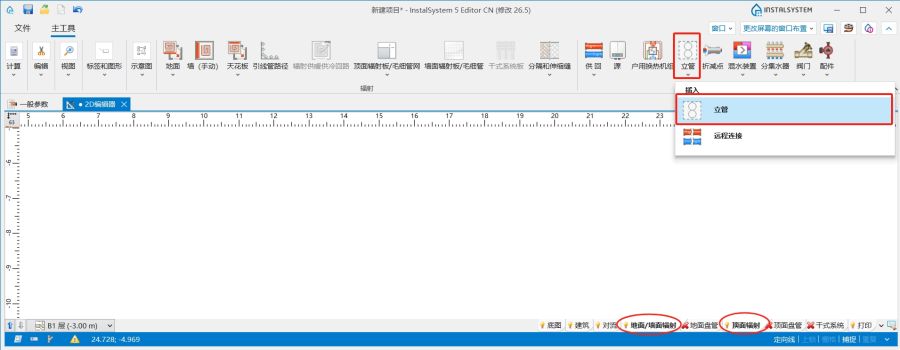

    2.对于辐射系统,插入 立管部件


  • 对于给水系统计算 ,进入给水系统

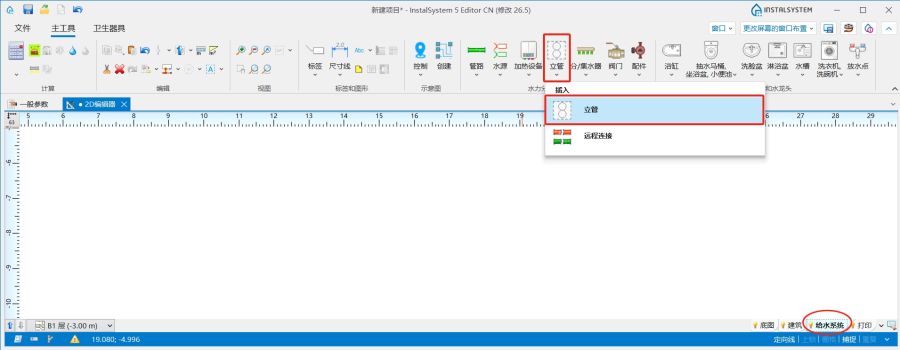

    3.对于给水系统,插入立管部件

  • 对于生活排水系统计算,进入室内排水

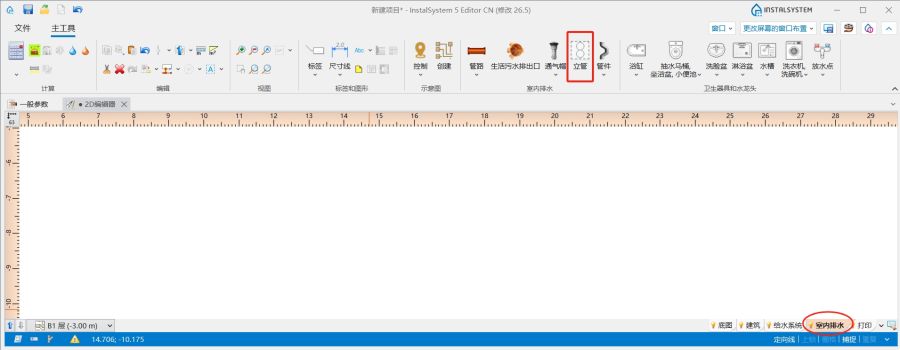

    4.对于生活排水系统计算,插入立管部件

应用举例

插入穿越多层楼板的立管

  1. 在平面图中插入立管
  2. 参数表 中指定一符号,然后选择立管的起始楼层和终止楼层。
  3. 在所有楼层中使用管路 连接立管。

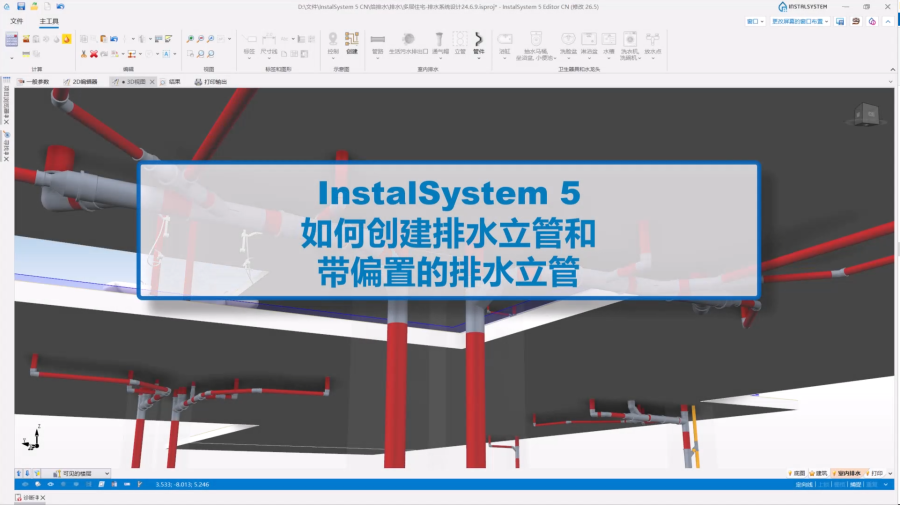

创建偏置的排水立管

在多层建筑中,在不同楼层之间,排水立管 有时不能直接申顶,会有偏置(不同的XY坐标),但仍可将其视为一个整体,让其包含整个的建筑。在这种情况下,应执行以下步骤:

  1. 在平面图上放置两个或多个排水立管 ,并为它们分别指定位置 和楼层范围;
  2. 所有的排水立管 ,应在其范围内有一个公共楼层,并在此公共楼层上创建自动连接;
  3. 对于串联的最高立管 ,应指定立管顶端的部件 类型,例如通气管
  4. 对于其余立管 ,将立管顶端的部件 设置为连接至上方的立管 ,然后在所连接的立管符号 中选择要连接的立管 符号。
    然后,根据情况,调整下面的数值:
    * 调节横向连接管的偏移角度 (垂直方向偏移角);
    ** 对于下部引出横向连接管的排水立管 ,调节立管上方的拐点至天花板的距离
  5. 连接检查后,在3D视图 中查看效果,并在必要时调整上述数值。

当执行上述步骤时,可为后续部分的排水立管 设置不同的符号,一旦形成正确的连接后,则可为所有偏置部分的排水立管 指定相同的符号。 本程序仅适用于无平行通风的排水立管



补充说明

如果需要将管段连接到立管 不同的标高上,请修改连接点的标高。此法不适用于生活排水系统计算
