如何在计算中使用图纸中的回路长度?

产品	InstalSystem 5
文章类型	提示和技巧
版本的最新内容	Beta 4.B1

问题说明

在默认设置的条件下，辐射系统回路的长度是依据回路的布置、管间距和辐射供热供冷的表面积这些基本参数确定的。
另外，在（热工和水力）计算以及材料清单统计时，也可使用图纸中的回路长度。
必要条件是在供热/供冷地面 类型部件中要事先（手动或自动）绘制回路图形。

解决方法

1. 在一般参数 窗口的其它选项 项目中选用"使用图纸的回路长度 "

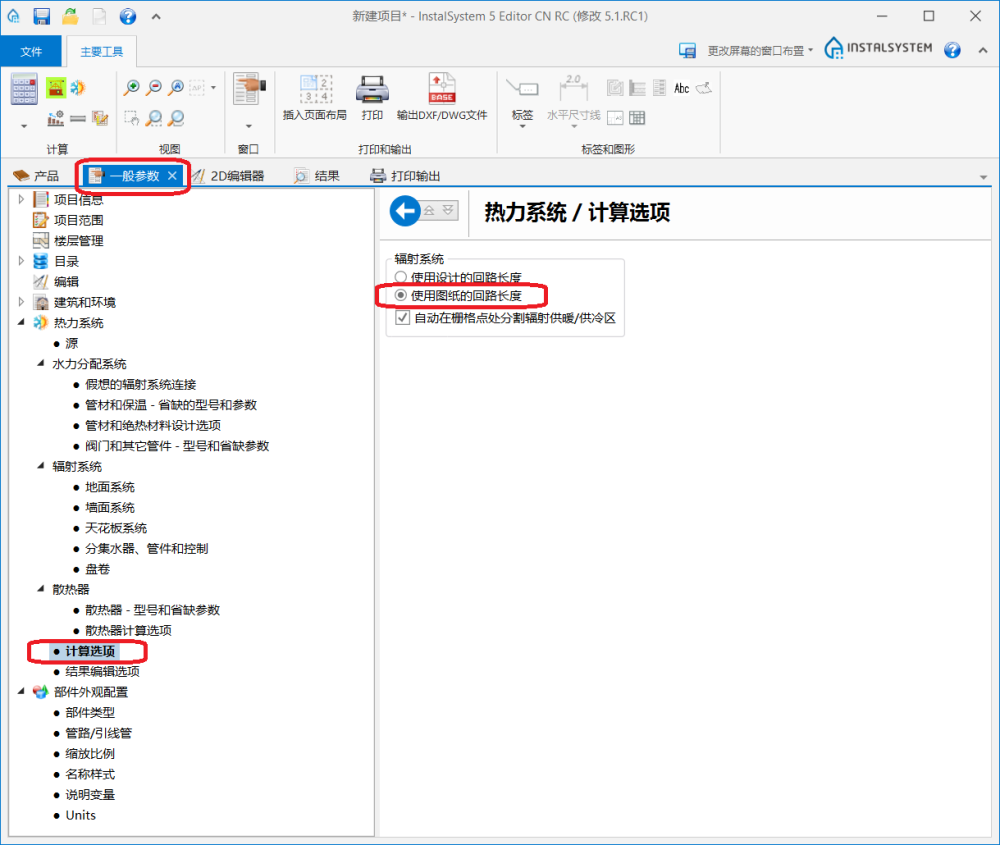

   1. 在程序中的位置 - 使用图纸的回路长度



2. 手动编辑回路图形
   更多信息，见： 手动编辑盘管图


"使用计算的回路长度 " 和 "使用图纸的回路长度 " 的比较:

• 选择"使用计算的回路长度 "

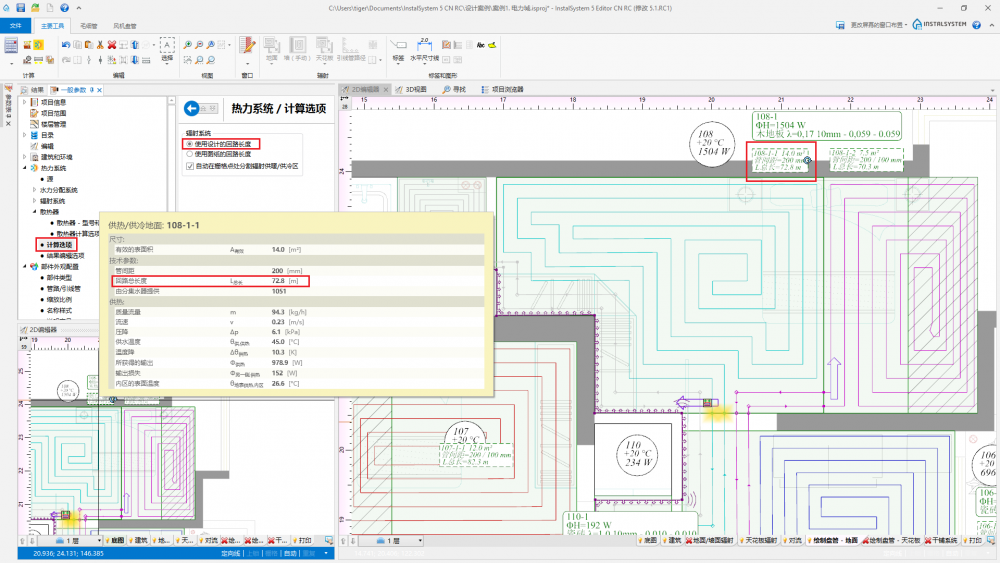

  2.当选择使用计算的回路长度 时，供热/供冷地面 部件的结果



• 在手动编辑回路图形并选择了 "使用图纸的回路长度 "后:

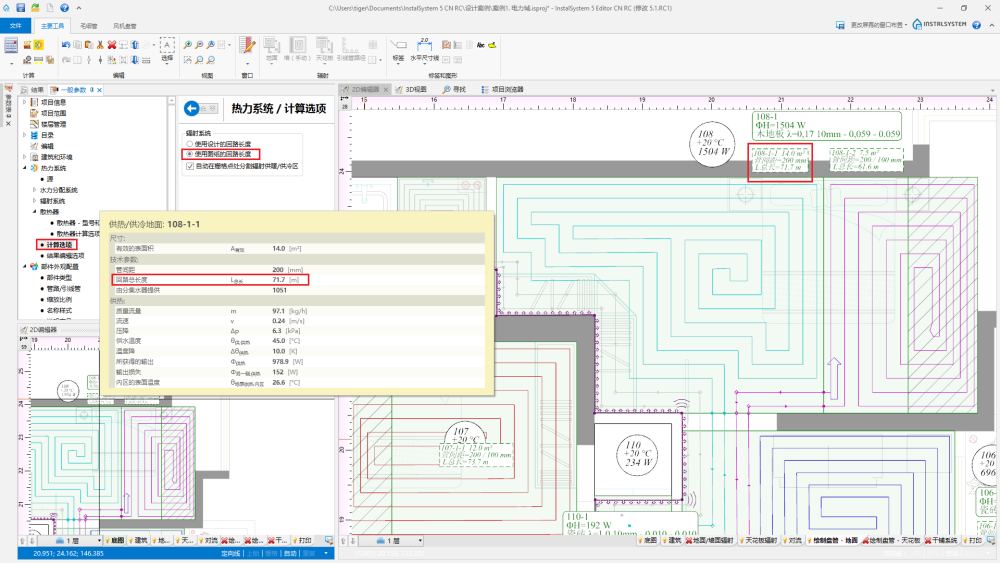

  3. 当选择使用图纸的回路长度 时，供热/供冷地面 部件的结果
  。

  更多信息，见： 地面和墙面辐射供热系统的设计
  更多信息，见： 在干式地面辐射系统中插入干式系统板
