在干式地面辐射系统中插入干式系统板
跳到导航
跳到搜索
| 产品 | InstalSystem 5 |
| 文章类型 | 功能和工具 |
| 版本的最新内容 | IS 5.0 Beta Rev. 5.B1 |
说明
这个功能能够插入带有沟槽的干式系统板 部件并作为在干式地面辐射系统中管材铺设的基础。
干式系统板 部件可以任意布置，且可剪裁以适应房间的几何形状，而剪裁后的剩余部分也能够被使用。
在完成计算后，就生成了辐射供热部件清单 ，并统计出项目所用的干式系统板的数量。
程序中的位置

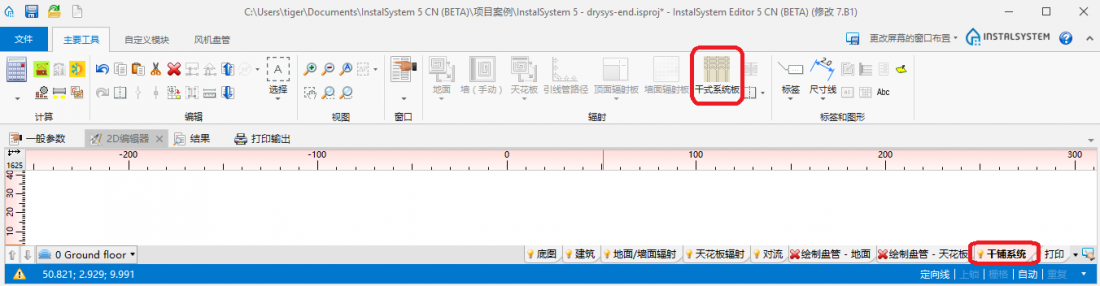

- 干式系统板 的命令图标 - 当打开干式系统 编辑范围时，在主工具 条的辐射 组中就可看到该命令图标。
- 其它指定类型的干式系统板的命令图标，则取决于软件包的配置。
应用举例

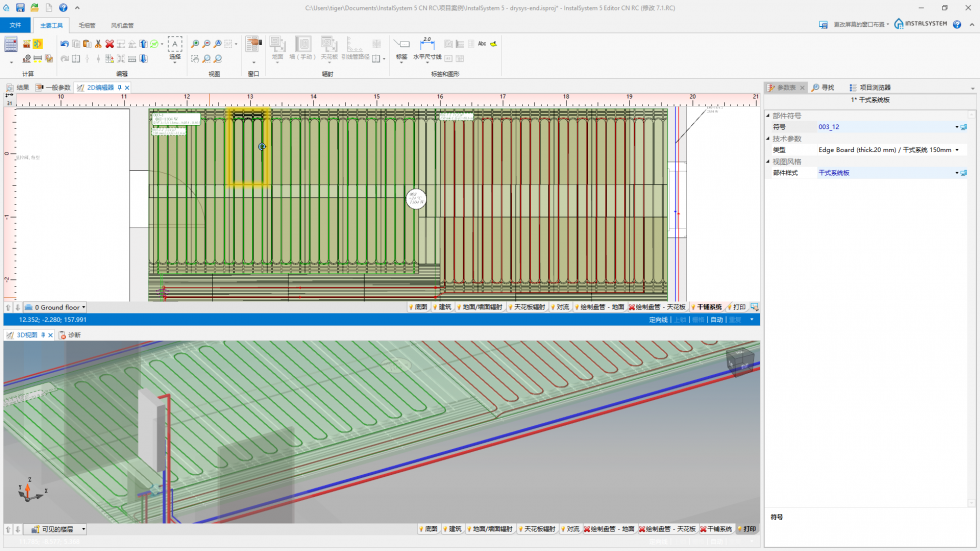

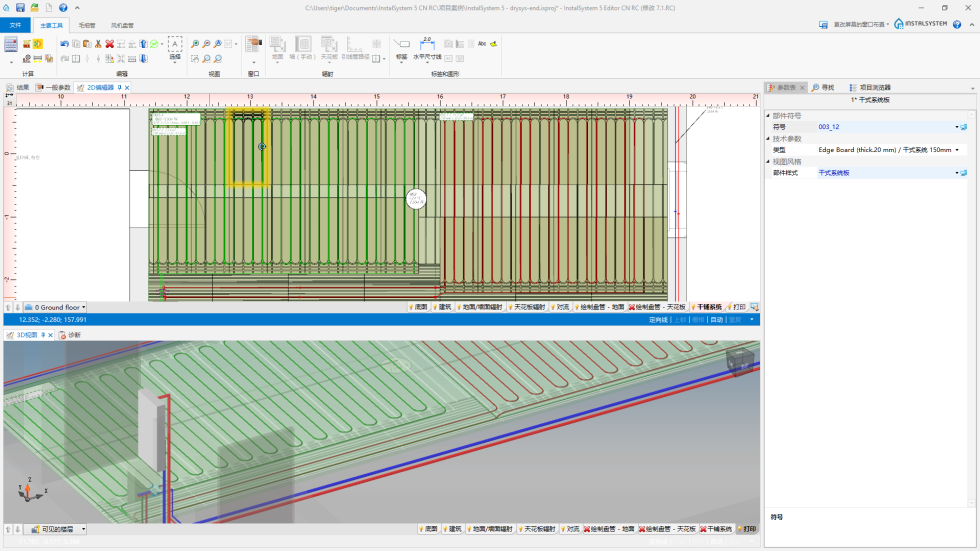

手动插入干式地面辐射系统中的干式系统板
- 仅在地面供热/供冷区 插入干式系统板
更多信息，见： 供热/供冷区
必须在这个步骤之前进行必要的设计操作。更多信息，见： 地面和墙面辐射系统的设计 以及在一般参数 窗口内的地面系统 中，从默认的系统/固定方式 选项中选择 "干式系统" - 当插入干式系统板 之前，应在参数表 窗口中选择适宜的目录。要考虑管间距和指定区域的管间距。
当所使用的软件包带有特定的工具栏时，就有可能选择某一特定类型的系统板图标命令。 - 支持在捕捉 模式下，根据房间的轮廓以及干式系统板本身尺寸插入干式系统板 部件。更多信息，见： 其它信息
- 剪裁干式系统板 部件。
被插入的干式系统板 部件超出房间 或重叠的部分，在其被插入前都将被自动地剪裁掉。切剩的部分也可在项目中继续使用，项目中所使用的干式系统板 部件的数量也将列在材料清单中。切剩的部分也可粘贴在图纸的外面，利用剪切 和粘贴 功能，可继续在其它地面供热/供冷区 使用，并将自动完成剪切，以适应铺设位置的几何尺寸。

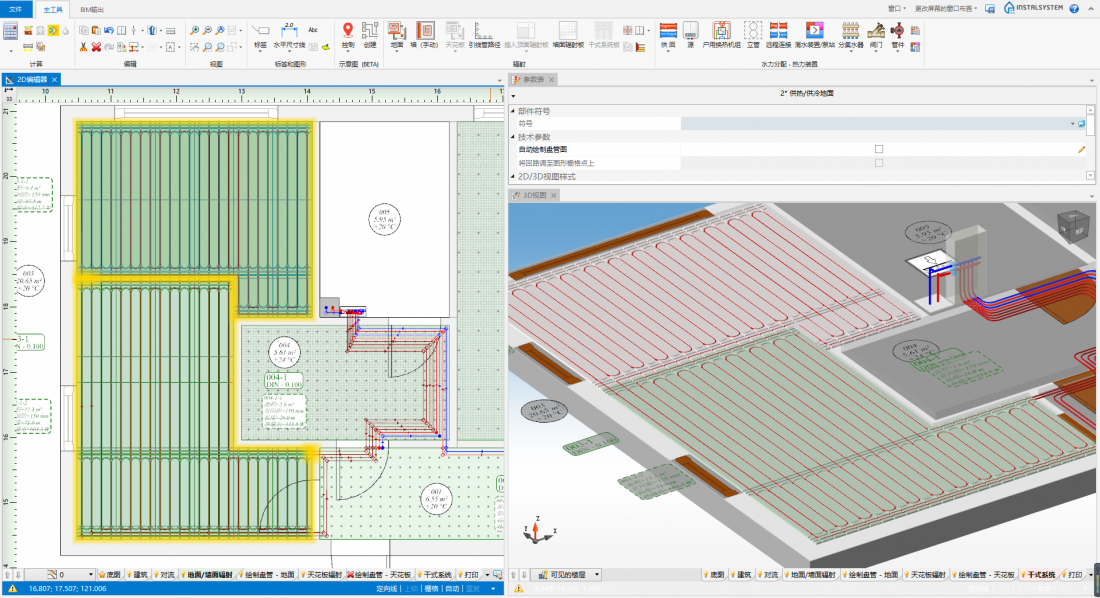

调节将地面供热/供冷区 分割成供热/供冷地面 部件的分割线
- 将地面供热/供冷区 自动分割成供热/供冷地面 部件的分割线也许与手动插入的干式系统板 部件的边部不匹配，为此，需调节这些分割线。
更多信息，见： 按标识线手动分割
更多信息，见： 修改自动分割后的分割线
插入盘管图
在正确布置了干式系统板后，就需手动绘制盘管图了。更多信息，见：手动编辑使用干式系统板的干式系统的盘管图。
其它信息
当插入、复制/粘贴一干式系统板 部件时，可通过如下按键变换被激活的边部关键点：
TAB - 光标顺时针移动
Shift+TAB - 光标逆时针移动
- 如果所插入的干式系统板 部件上的一个边被激活（光标位于边的中心点上），则激活了3个点：1点在中心，2点在边部。
- 如果在所插入的干式系统板 部件上个别点被激活，则程序可在部件边缘上的各点之间进行切换并可将该点放在其它干式系统板 部件的某一点上。
- 多个干式系统板 部件的复制：程序将对于所复制的干式系统板 部件作为一个块，并可在沟槽连接点的关键点处进行切换。
- 移动某一干式系统板 部件：被激活的边或点则基于在部件上所捕捉到的位置，此时"Tab" 键不起作用。
