输出 / 打印结果和图纸

产品	InstalSystem 5
文章类型	功能
版本的最新内容	IS 5.0 Beta 22

说明

该程序可将项目设计图纸和计算结果以多种文件格式（PDF、DWG、XLS等）输出和打印。输出成DWG/DXF格式的文件是由一个专门的功能完成的，而输出成其它格式的文件是通过输出到打印输出，然后选择文件格式，再进行保存来完成的。

在程序中的位置

• 当打开打印 编辑范围时，在主工具 工具栏上，就可见输出 DXF/DWG 文件 功能。 该功能可将项目的图形文件输出成一个DXF/DWG文件。

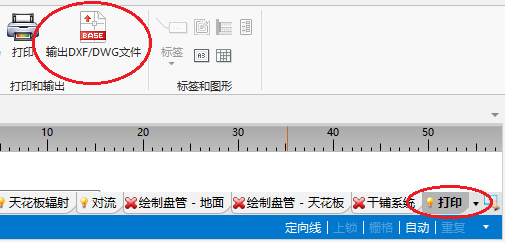

  1. 输出 DXF/DWG 文件


• 当打开打印输出 窗口，才可输出到打印机和保存成其它格式的文件。当打开打印 编辑范围时，在主工具 内的打印和输出 工具栏上，点击打印，就可将程序切换到打印输出 窗口。另外，也可在主工具 里的窗口 菜单内直接打开这个打印输出 窗口。

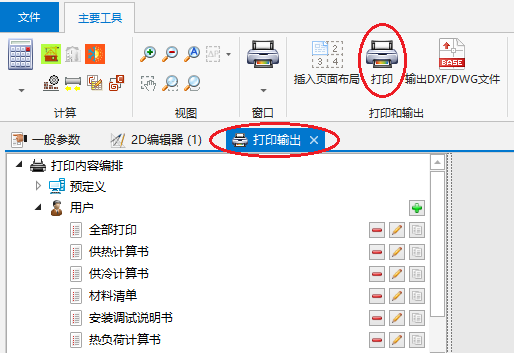

  2. 打印


• 当打开打印 编辑范围时，在主工具 内的打印和输出 工具栏上，可见插入页面布局 图标，它允许在图中放置一个打印页面 部件。项目中每个这样的部件就是对图形的打印/输出范围的一个新的定义。

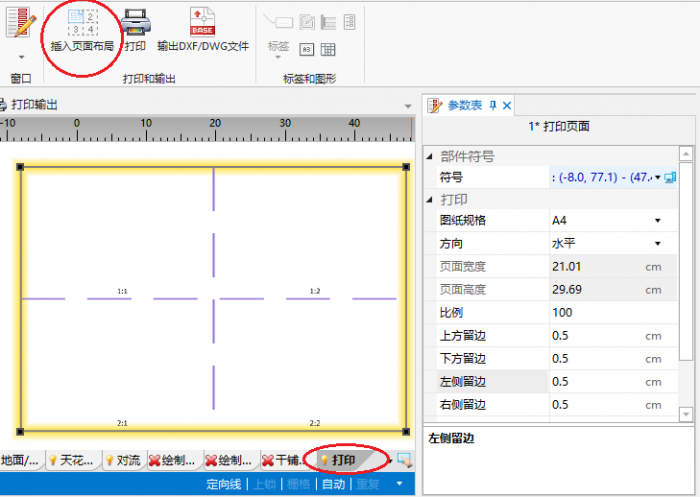

  3. 插入页面布局



应用举例

3D图形的打印/输出到一 PDF 文件

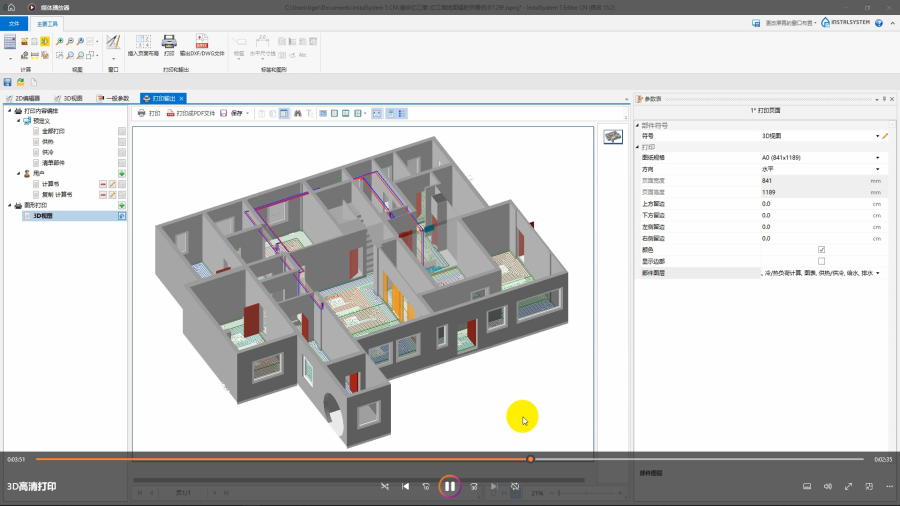

视频：3D视图的高清打印

其它信息

• 当导入底图时，如果选择保存底图 -> 在外部文件中 ，则原位置的底图文件就不再可用，底图也不能输出。在此情况下，如果想在输出和打印时包含底图，就必须再次导入底图。
• 在其它项目中不仅可用预定义的布局，也可使用用户自定义并保存的打印和输出布局。
  更多信息，见： 打印输出编排。
