BIM - 将项目的建筑和安装数据输出成IFC模型

产品	InstalSystem 5
文章类型	功能和工具
版本的最新内容	2022-04-19

说明

InstalSystem 5 软件包中的BIM输出基于IFC4格式，输出的模型可以通过外部软件（如Revit、Allplan、ArchiCad、BricsCAD、DDS-CAD等）进行进一步编辑。BIM输出基于三维模型，并遵循buildingSMART所定义的IFC参考视图输出方法。
InstalSystem 5 允许导出各种IFC4类对象，其范围包括：供热系统计算, 供冷系统计算, 给水系统计算、排水系统计算 和建筑结构。IFC模型的导出可以根据BIM过程迭代完成。获取IFC模型不需要重新计算文件（部件参数可能不完整）。这种方法可以加快大型模型的设计过程，专注于其中选定的部分，并在BIM过程的参与者之间更有效地处理较小的文件，并快速共享特定工作阶段的数据。在导出操作期间，用户可以指示要导出项目的哪些部件以及要创建多少个IFC模型。

网络研讨会

欢迎观看我们网络研讨会上的视频，该视频中也有对本文所述的功能进行讲解和介绍的内容

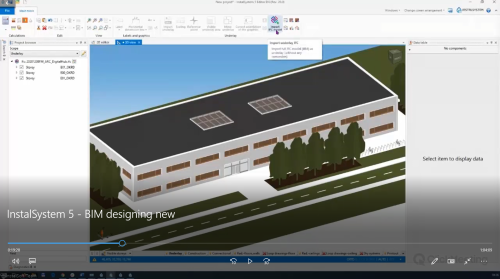

视频：BIM Design 视频研讨会

在程序中的位置

• IFC 文件输出 命令图标：在2D编辑器 和3D视图 窗口，进入打印 编辑器， 该命令位于主工具 上的打印和输出 工具栏内。

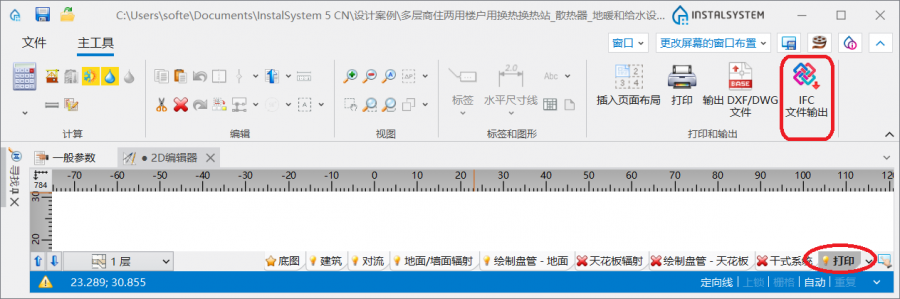

  1. IFC 文件输出



应用举例

IFC文件的输出

在IFC 文件输出 窗口中，可以启用或禁用部件标签的输出，精确指定要输出的部件的范围，指定有关输出的IFC模型的基本参数，选择要输出的工作表（楼层），以及指定生成的IFC文件的数量。
可在设计工作的任何阶段，具体取决于项目需要，无需事先完成项目的计算，就可进行IFC 文件输出 。当执行这一操作时，会弹出一个对话框，其中有执行本操作必须要设置的最重要的一些参数，如：

• 工作表 - 在这个清单中，列出了设计中已有的工作表（楼层），可以根据需求和BIM设计过程中的各个设计阶段，自由选择是否需要输出这些（工作表）楼层。
• 输出文件 – 列表中显示了以IFC4格式保存的文件的编号、名称和位置。每一楼层带有一个箭头，指向它要输出到的IFC文件。每一楼层即可输出到同一个IFC文件中，也可输出到各自不同的IFC文件中。
• 保存在程序设置中 - 选中此选项将导致下次打开IFC 文件输出 窗口时调用该窗口中的最后设置。




IFC文件标签的输出

• 选中输出标签至IFC文件 会将系统安装部件的标签/建筑部件的标签作为ifcAnnotation 图形部件与IFC4模型一起输出。这是一种以包含信息的标签形式，对IFC模型补充说明的方法。如果需要，可以将标签分配给任何部件，也可由BIM设计过程中的其他人使用其他软件删除、修改或隐藏。如果标签的内容和数量很大，ifcAnnotation 部件将会显著增加IFC4文件的大小及其输出时间。

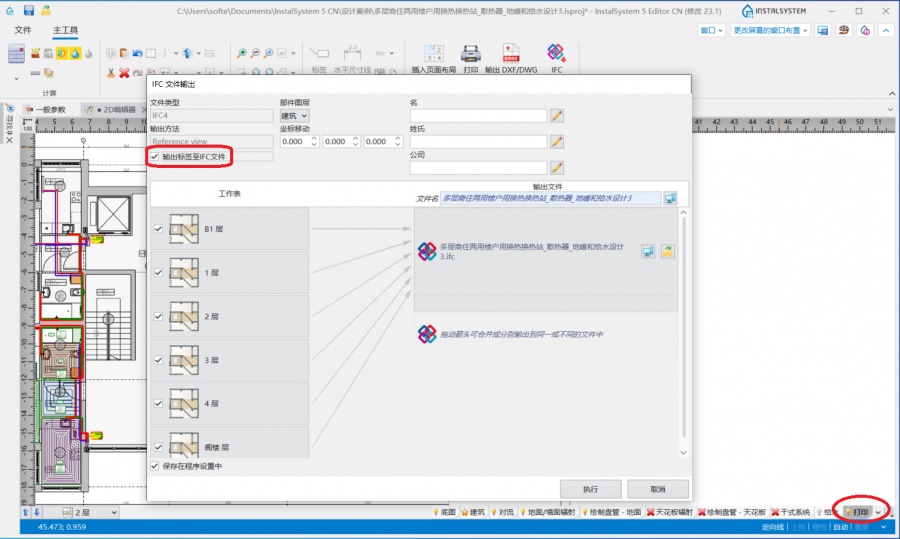

  2. 输出标签至IFC文件



选择要输出的部件图层

• InstalSystem 5 允许完全控制输出为IFC4格式的对象范围。在部件图层 字段列表中，可用于输出的对象被指定给相应的范围。
  选择对象/范围的机制会识别属于多个范围的对象（例如，选择范围给水系统 也将选择属于范围排水 的末端装置，即使没有包括范围排水 的配置）。但是，不可能选择不属于当前可用许可证配置的部件输出到IFC4（如上所述除外）。

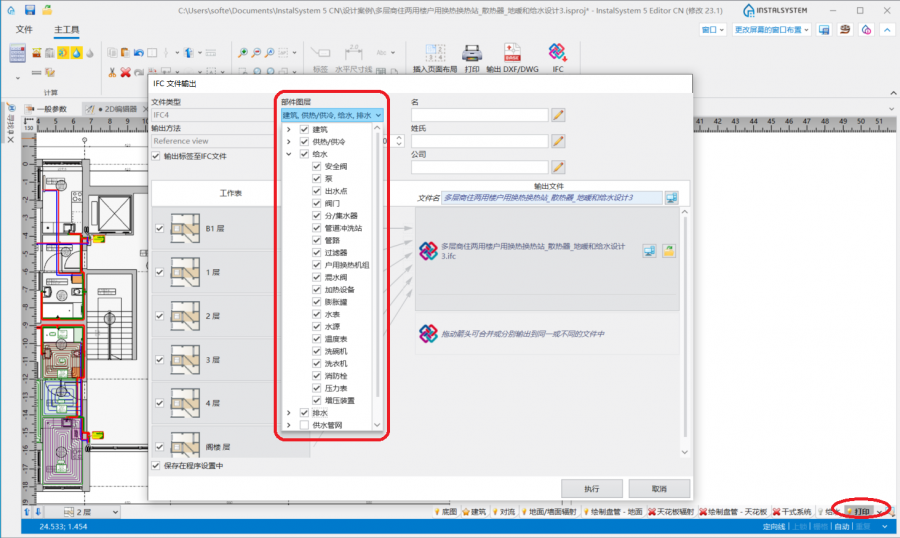

  3. 选择要输出到IFC模型的对象



输出设计师和公司数据

• 输出期间，也将自动输出一般参数 窗口设计人 选项卡中在名称 和公司 一栏内所填入的信息。将状态图标更改为铅笔后，可以更改或删除要输出的信息。信息将分别放在IfcPerson和IfcOrganization字段中。

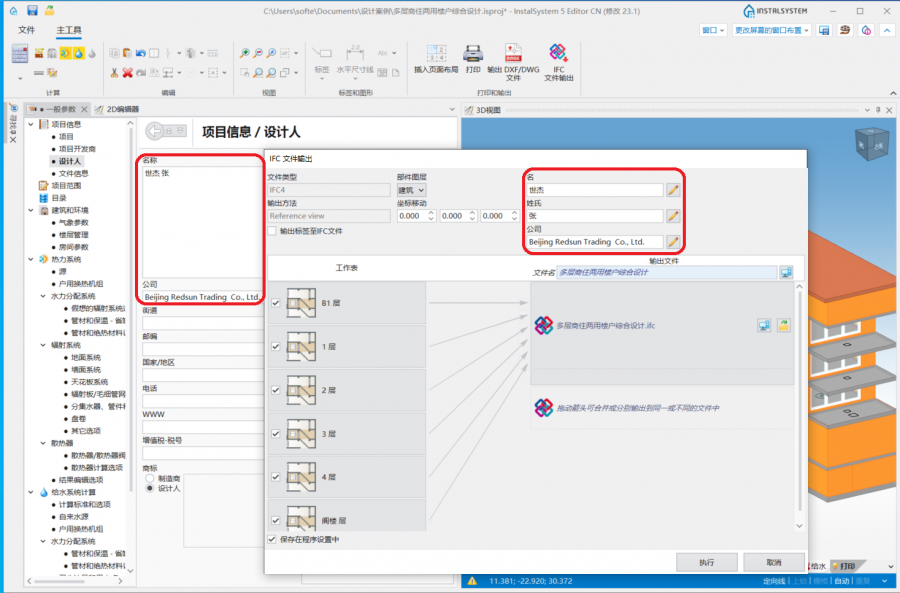

  4. 在IFC 文件输出 窗口的设计人



输出到IFC模型中的零部件参数

从InstalSystem 5 输出的所有部件，除了其与三维模型相同的几何展示外，还具有以下完整的参数：

• 全局唯一标识符,
• ifcEntity/ifc实体 - 根据BuildingSmart 定义，显示由其他软件正确识别的部件名称。例如，输出到IFC文件中的ifcPipeSegment 表示管路 部件，
• Name/名称 字段 - 包含InstalSystem 5 中使用的部件的名称以及符号 字段中的值（例如，分集水器：1）
• Description/说明 字段 - 包含部件的详细说明，以唯一识别组件（例如， 部件描述 ：PV11_300 1600 mm（中性散热器）；尺寸：300×1600×60），
• 如果目录中带有产品的货号，则部件: 建筑, 房间, 管路, 立管, 引线管, 回路, 分集水器, 阀门 (在供热系统计算, 供冷系统计算, 给水系统计算 设计范围内)将与部件的产品货号一起输出。

随着InstalSystem 5 软件的不断开发，计划提供更多参数，以便与部件一起输出。

其它信息

排除在输出之外的部件

未在三维模型中展示出的InstalSystem 5 的部件，将不会输出到IFC文件中，即：

• 绝热材料 - 管道绝热材料, 分集水器外保温, 泵站外保温, 管件保温。
• 管件 - 在供热系统计算, 供冷系统计算, 给水系统计算 范围内。
  注：仅当在一般参数 窗口 出图选项 中将排水系统管件的可视化 项下的在3D视图内 选则真实的 选项时，才会输出排水系统计算 范围内的管件。

从INSTALSYSTEM 5输出的模型的进一步处理

InstalSystem 5 软件包中生成的模型可以通过各种平台参与数据交换，这些平台用于在CDE（公共数据环境）类型设计过程的参与者之间交换数据和信息。可以使用第三方软件分析和处理模型，例如用于以下目的：

• 冲突检测，用于识别和报告BIM模型中的错误，
• 将多个文件合并到一个模型中，
• 查看并对IFC模型中的部件数据分组，
• 支持从IFC模型创建轴测投影，进一步将IFC模型导出为dwg3D格式（例如，使用BricsCAD软件），
• 添加（以提高信息流质量）链接到IFC模型中的BCF注释，
• 添加或删除单个部件或成组的部件，
• 将模型转换为原生构件（例如，使用自由开放式BIM协作插件后的Revit软件），可以将从InstalSystem 5 输出的管道转换为原生的Revit部件（默认管道），以便可以将选定的管道族指定给这些部件，并可将管件和隔热层添加到模型中。
