说明
用引线管 部件来连接分/集水器 和供热/供冷面 部件。为提升设计速度和自动化程度，我们还特别开发了一特别实用、高效的工具：引线管路径 部件。通过使用这一工具，只要告知引线管 从分/集水器 至供热/供冷面 管路的走向，软件就可按所需要的引线管数量以及指定的管间距自动生成引线管 部件。当然，自动生成的引线管也可通过使用管路 部件手动进行修改和编辑。
在程序中的位置

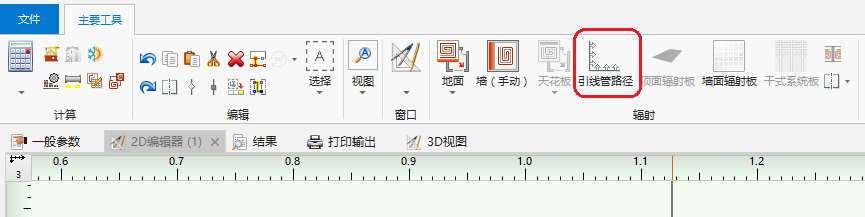

- 在主工具 工具条的辐射 工具栏中有引线管路径。它将在如下编辑范围内可用：地面/墙面辐射 或顶面辐射。

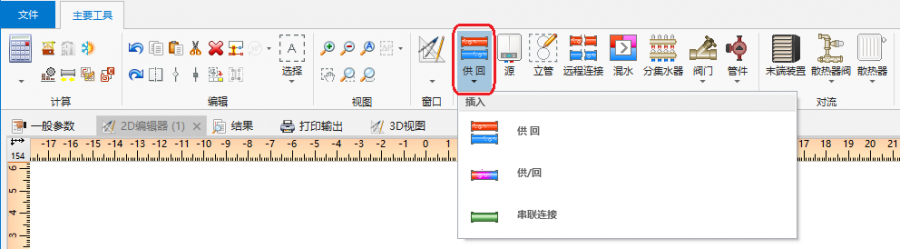

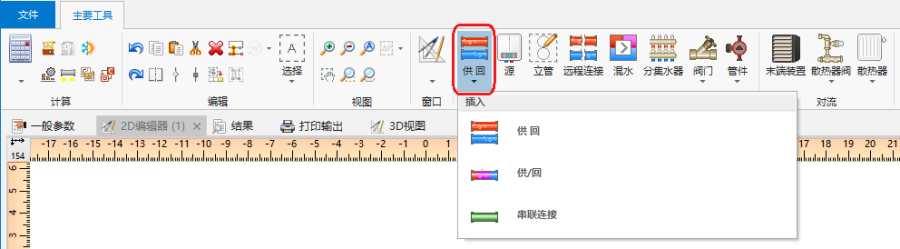

- 在主工具 工具条的水力分配-热力 工具栏中有管路 部件，它在如下编辑范围时可用：地面/墙面辐射，顶面辐射 或对流。
使用管路 或管路对 部件可插入引线管 部件。是引线管 还是管路，是软件依据它所连接的供热/供冷区 部件或其它部件的类型自动识别的。
应用举例
引线管路径 - 自动生成引线管
重要特色
- 所生成的引线管对的数量 - 程序将根据其所连接的供热/供冷区 分割之后所形成的供热/供冷面 的数量，自动生成所需要的引线管对的数量。
- 引线管的位置与引线管路径的关系 - 通过箭头来表示在引线管路径 的哪一侧生成引线管。
- 最大占宽
- - 引线管布置过程中所占用的最大宽度将取决于所需要的引线管对的数量。
- 用户指定 - 引线管布置过程中所占用的最大宽度可由用户指定。
- 引线管管间距确定的方式
- 同所在位置的供热/供冷区 - 所生成的引线管的管间距与引线管路径 所穿越的供热/供冷区 的管间距一致。
- - 所生成的引线管的管间距等于在一般参数 窗口中所设置的管间距。
- 用户指定 - 所采用的管间距将是引线管路径 所穿越的供热/供冷区 系统中可用的管间距设定值中最接近的管间距。
- 在目标供暖/供冷面内的管间距 - 所生成的引线管的管间距为引线管路径 所指定的供热/供冷面 的管间距。
- 绝热层 - 引线管的绝热。
- 输出利用率 % - 穿越供热/供冷区 的引线管段热输出的利用率。
连接分/集水器
引线管路径 的头部应连接到分集水器轴线的任意一点上（供回水主管中间）。引线管将按顺序并以分集水器上供回水回路连接点之间的最小距离自动生成，并完成与分集水器的连接。
引线管路径 的布置
通过使用定向线 和捕捉 操作模式以及SHIFT 键，可加速完成引线管路径 的布置。
连接到供热/供冷区
引线管路径 与供热/供冷区 的连接点，外形类似所谓的"wifi" 天线 - 表示引线管路径 与指定的供热/供冷区 在边界上的连接点位置。
- 引线管路径 与供热/供冷区连接点的修正。
当正确标识了与所连接的供热/供冷区 的连接点之后，就会出现一个"wifi" 天线符号。如果在连接点处没有出现"wifi" 天线符号，则需按住鼠标左键，在供热/供冷区 的边界上拖动引线管路径 末端的热点，直至一绿色高亮出现。释放鼠标左键，就可能将引线管路径 与几个相邻的供热/供冷区 的某一角连接起来（见视频）。
- 断开引线管路径 与供热/供冷区的连接。
如果连接点的位置不合适，也可手动修改它。为了断开与引线管路径 的连接，参照上面所述的操作方法，按住SHIFT键 - 绿色高亮就会消失，在释放了鼠标左键后，就失去了连接（见视频）。
手动布置引线管
引线管路径 - 手动修改自动生成的引线管路径
在引线管路径 的弹出菜单中，点击鼠标右键，可以禁用自动生成引线管。这意味着：
- 禁用自动分割供热/供冷区（有相关信息显示）。
- 禁用模式对引线管路径 相关联的部分均有效。
- 失去对这部分引线管路径 手动所设置的特性。
在项目设计过程中，可随时再次启用自动生成引线管。
引线管 - 通过使用引线管对 手动布置引线管
建议在供热/供冷区 最终被分割成供热/供冷面 后，再去手动布置引线管。使用引线管对连接供热/供冷区 后，就意味着禁用了自动分割供热/供冷区。
其它信息
- 程序不会检查、也不会诊断自动布置的引线管和手动布置的引线管之间的冲突。
