分集水器和配件

来自HelpSystem
跳到导航 跳到搜索
产品 InstalSystem 5
文章类型 功能
版本的最新内容 IS 5.0 Beta 29


说明

本程序将根据分集水器配套设备/配件设置 的定义，自动选择并计算出分集水器所需要的配件规格和数量，它也会在考虑了所选择的分集水器及配件本身的尺寸后再去选择适宜的分集水器箱的规格，自动或由用户选择的分集水器的配件如下：

  • 球阀
  • 热表
  • 控制和平衡阀
  • 必要的管件、配件和连接组件
  • 其它（端盖、堵头，其它）

分集水器被放置并展示在一个带有分集水器配套设备/配件 和分集水器箱的图中。所有这些部件都按它们的真实尺寸进行缩放。此外，分集水器有表面安装和暗装的区别，这取决于分集水器箱是与墙对齐（明装）还是与房间的外轮廓对齐（安装）。
自动控制类型的选择可确保为分集水器阀门选择匹配的执行器。
在特殊情况下，分集水器配件和箱体的尺寸也可手动选择。

在程序中的位置

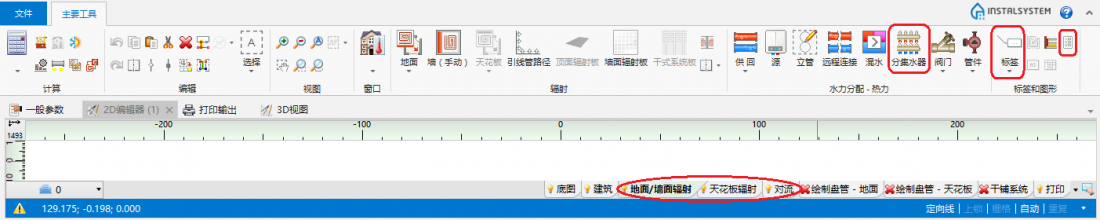

与分集水器一同使用的部件在 主工具 条内。包括：

  • 分/集水器
  • 分集水器设置表
  • 标签
    1. 插入 分集水器、分集水器设置表、标签

应用举例

自动选择分集水器及配件

为特定的分集水器从可用的配件清单中选择一个预定义的分集水器配套设备/配件，就可确保选择出适宜的配件和分集水器箱的规格。
请观看视频演示:

手动选择分集水器配件

  1. 从可用的清单中按所需要布置的连接选择分集水器配套设备/配件设置
  2. 将分集水器配套设备/配件设置 改为其它.
  3. 选择分集水器所需的配件
  4. 如果手动定义了配件，则分集水器箱的的尺寸需要用户自己选择!

请看视频演示：


标签的插入与设置

请看视频演示：


更多信息，见： 部件外观配置


分集水器设置表的插入与设置

请看视频演示：


其它信息

分集水器表

  • 对于每一台项目中所使用的分集水器，在结果 窗口中都有一分集水器表，它将显示出完整的计算结果和配件清单。将分集水器表打印输出后可放在分集水器箱内，供日后维修使用。

更多信息，见： 输出 / 打印结果和图纸
