建筑结构的准备
| 产品 | InstalSystem 5 |
| 文章类型 | 功能和工具 |
| 版本的最新内容 | 2022-02-04 |
描述
本文描述了准备建筑结构的各种可能性以及如何验证其正确性。创建建筑结构的方法的选择主要取决于设计的系统和范围，以及可用的各层建筑结构参数和平面图。如果不需要根据标准计算热负荷，则可以省略具有结构部件的完整的建筑结构，而选择手动绘制多边形形成的房间的建筑结构或没有房间的建筑。在上述所有方法中，每个楼层都应有这一层单独的一张平面图，它们可从外部文件导入作为参考底图。
网络研讨会
欢迎观看我们的视频教程，视频中有对本文所述的功能进行讲解和介绍的内容
在程序中的位置
楼层管理

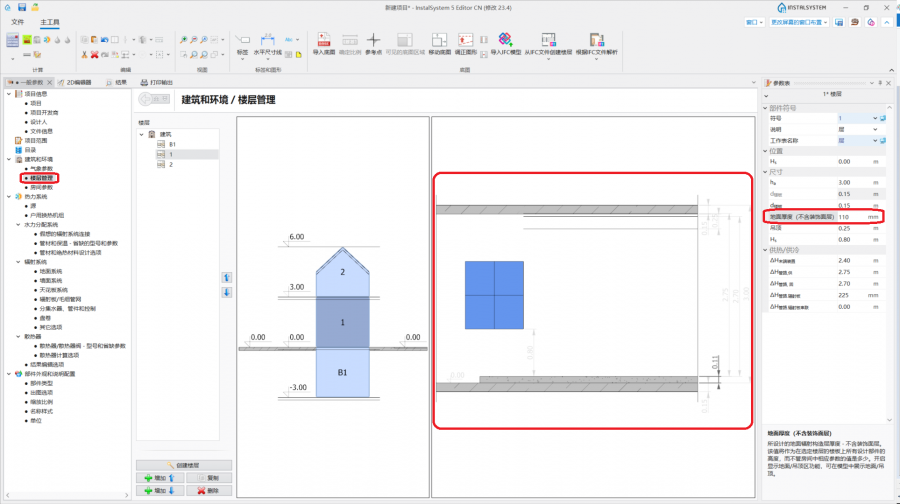

- 楼层管理 位于一般参数 窗口，建筑和环境 选项卡中。
导入底图

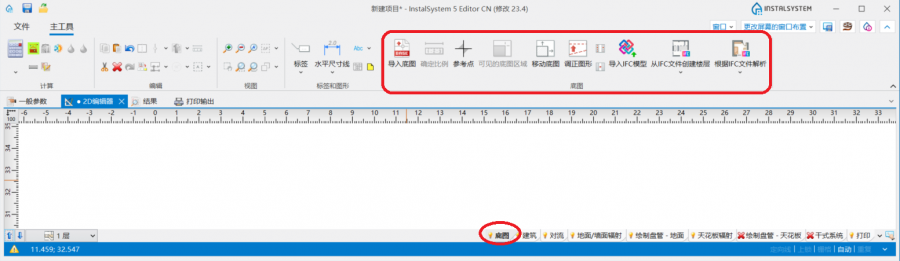

- 在2D编辑器 窗口中，当打开底图 编辑范围时，在主工具 的底图 工具栏中，可见与导入底图相关的部件和功能图标。
建筑结构

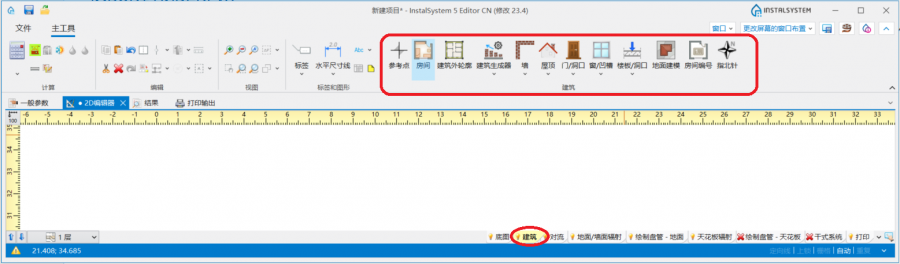

- 在2D编辑器 窗口中，当打开建筑 编辑范围时，在主工具 的建筑 工具栏中，可见与导入建筑结构图相关的部件和功能图标。
建筑结构的计算

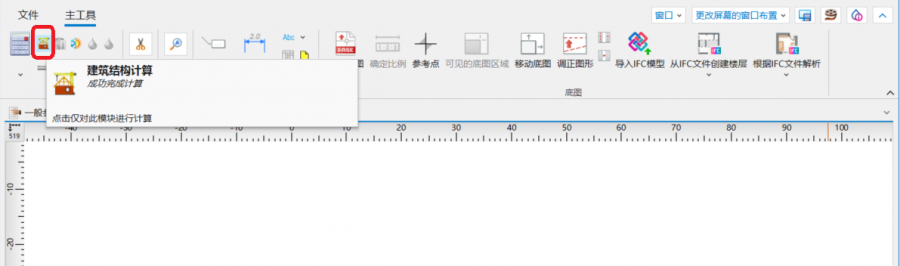

- 在主工具 的计算 工具栏中可见建筑结构计算。
应用举例
创建建筑的楼层
InstalSystem 可创建主楼层、还可基于主楼层再去创建其附加楼层和/或内部楼层。要根据项目数据，并使用楼层管理 中提供的工具和功能去创建楼层。
创建主楼层
- 使用创建楼层 功能可自动生成多个楼层, 创建之前，需填写所有必需的建筑数据。注意：输入的参数和所提供的默认参数均可在特定楼层的参数表中进行修改；
- 使用在上方添加新楼层 和在下方添加新楼层 功能添加单独的楼层。注： 所添加的楼层将包含选中楼层的楼层参数；
- 使用复制 功能可复制楼层。 注： 在创建具有典型楼层的建筑时，此功能特别有用，可复制已创建了平面图和绘制了管道或风管的楼层；
- 使用删除 功能可删除楼层。
注! 楼层的以下参数与建筑物的参数之间存在着直接的相互关系。对特定楼层 的修改会影响整个建筑的数据：
- 如果更改h层高 (楼层高度)：
- 对于位于0.00，或0.00标高之上的楼层 ，更改楼层高度 后，则该楼层 之上的所有楼层都将移动；
- 对于位于于0.00之下的楼层 ，更改楼层高度 ，则该楼层 之下的所有楼层都将移动。
- 如果更改 H标高 (楼层标高) ，则整个建筑都将上下移动，但楼层高度 不会改变；

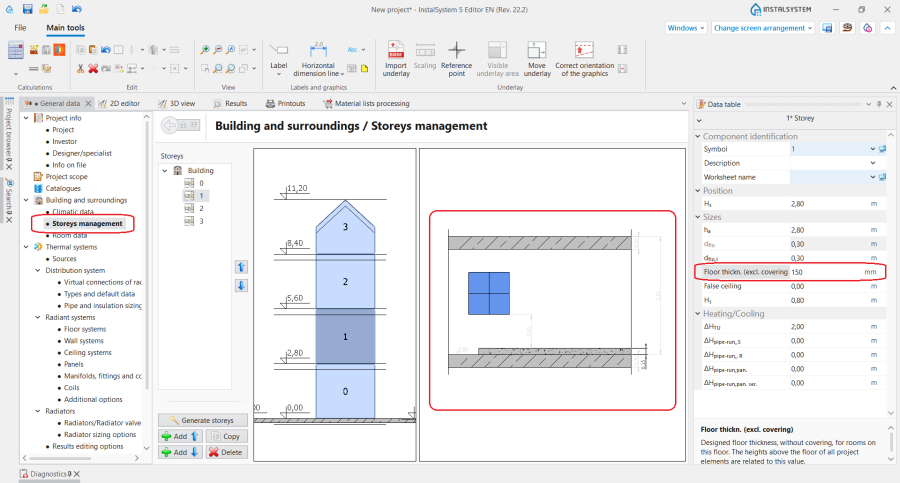

取决于建筑结构创建的方法，其它楼层参数也是很重要的。本文稍后将详细介绍每种建筑结构创建方法中需要特别注意的最重要的参数。检查楼层尺寸和位置的有用工具是显示整个建筑剖面图和所选楼层剖面图。
本视频显示了如何在项目中创建楼层，以及如何输入或更改其参数。
取决于创建建筑结构所选择的方法，一些楼层构件的参数是非常重要的。对于本文后面所描述的每种建筑结构创建的方法，都详细介绍了需要注意的一些特别重要的参数。为了便于检查楼层尺寸和位置，程序提供了一个视图工具，用来显示整个建筑横截面和选定楼层横截面的图纸。配合参数表，就可精确输入或修改每一楼层建筑结构的竖向尺寸和所需安装的设备和管道的默认高度。
创建附加楼层和内部楼层

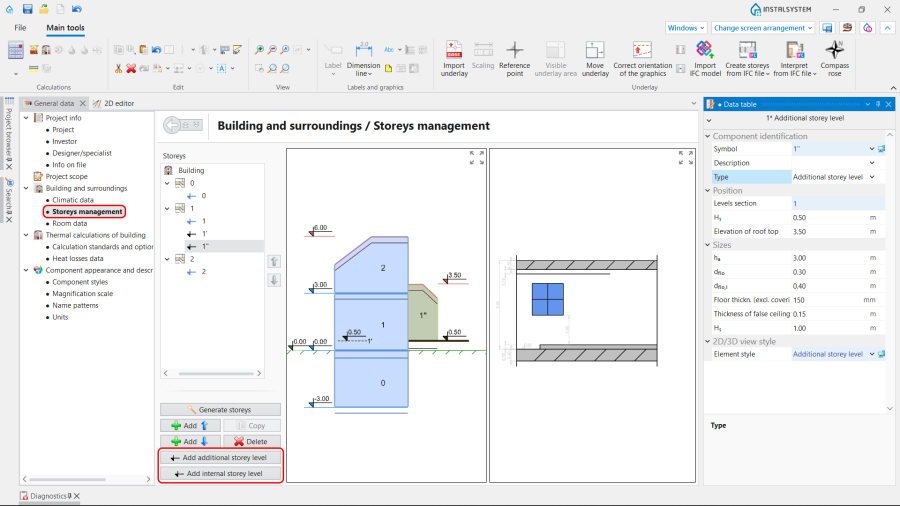

- 基于特定的主楼层，使用添加附加楼层 和添加内部楼层 功能，添加附加楼层和内部楼层
更多信息，见： 附加楼层和内部楼层。
导入底图
可以选择将图/底图 导入到设计中的每个楼层。图/底图 是从外部光栅或矢量文件中获取的二维（平面）图形对象。图/底图 本身并不提供建筑结构的构件，但它提供了各个楼层的平面视图，可帮我们根据建筑设计图创建建筑结构或将系统部件插入到所设计的图形中。
更多信息，见： 导入底图文件
创造建筑结构
应根据设计中的计算范围和服务系统类型选择创建建筑结构的方法。
无房间建筑结构
当设计以下内容时，可选择无房间的建筑结构：
- 基于具有指定输出和所需功率的散热器系统，也包括具有指定压降，用于供冷系统的末端装置。
- 基本范围内的给水系统计算
- 排水系统计算
更多信息，见： 建筑结构的准备 - 无房间
带房间的建筑结构
当设计如下内容时，需要带有房间的建筑结构：
- 房间的热负荷按单位面积指标确定
- 房间的热负荷由用户人为指定
更多信息，见： 建筑结构的准备 - 房间布置图。
完整的建筑结构
当涉及如下内容的设计时，需要完整的建筑结构：
- 需要使用标准负荷数据包计算房间的设计热负荷
- 需要基于墙壁、楼板和屋顶来设计各种类型的供热系统、供冷系统、给水系统和排水系统。
更多信息，见： 建筑结构的准备 - 完整的建筑结构
导入BIM兼容格式的建筑结构
更多信息，见： BIM - 在InstalSystem 5软件包中导入和管理IFC模型
其它信息
给房间编号
对于包含房间的建筑结构（无论是完整的建筑结构或仅包含房间的简易的建筑结构），都可以通过选择房间编号 操作并按所选房间标签的顺序给房间编号。

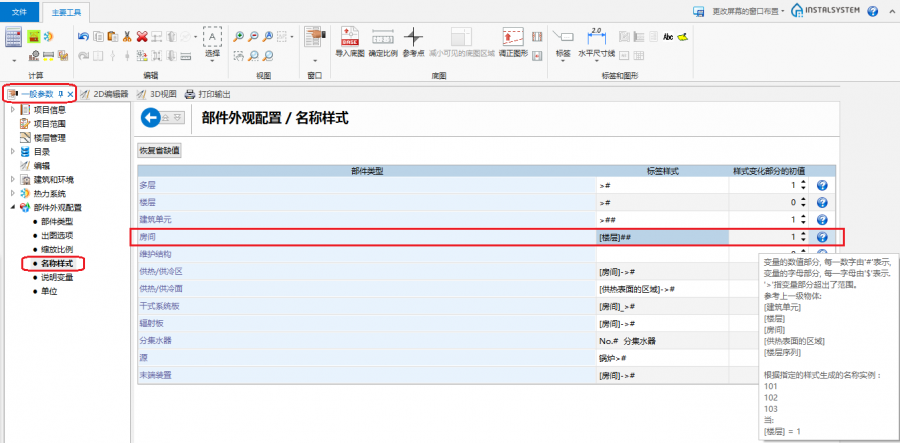

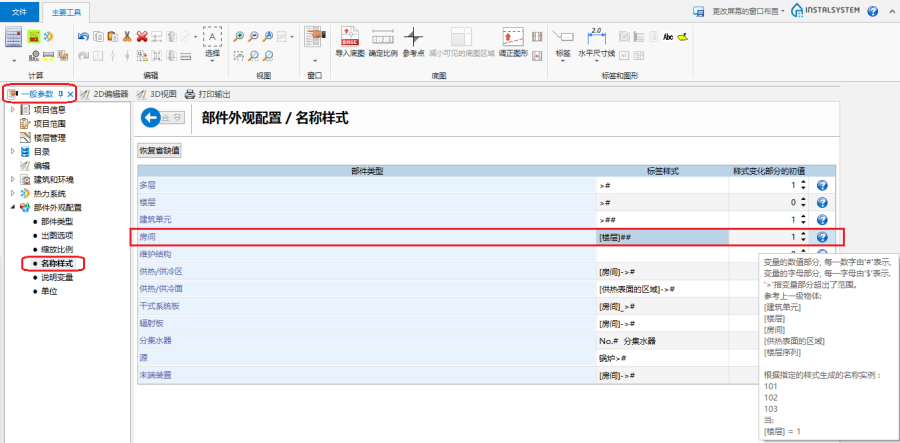

在一般参数 窗口的 部件外观和说明配置 中，名称样式 可以根据指定的编号样式进行定义。下面显示的编号配置意味着符号 字段中显示的房间号 由楼层符号和该楼层上的后续编号组成，该编号始终是两位数。将鼠标指针放在
按钮上，将显示更多解释。
