采用户用换热机组作为热源的供热系统以及给水系统的设计

产品	InstalSystem 5
文章类型	设计应用
版本的最新内容	黄金版. 17.0

课程内容

本文介绍了如何利用户用换热机组开展系统设计。户用换热机组也可能成为供暖和生活给水系统的连接点。
在确定户用换热机组的大小时，考虑了生活给水系统和供暖工况的不同步性。用户可先选定户用换热机组的型号和大小，让软件通过计算来诊断所选择的户用换热机组是否能够向其所连接的供暖系统提供足够的产热量，以及是否能够满足所设计的生活热水的技术参数的要求。

模块和程序的配置

• InstalSystem 5 软件包需带有如下的模块：
  • 户用换热机组

  • 供热系统
    和如下选项：

  • 盘管辐射系统 - 需要户用换热机组为公寓的辐射系统提供介质的加热
  • 给水系统 - 在对户用换热机组和供热系统计算时也要包括给水系统流量的计算。

初始状态

项目包含建筑结构（楼层、房间）和楼层平面图。
已声明供暖房间的热负荷值。
更多信息，见： 建筑结构的准备
更多信息，见： 导入底图文件

设计步骤 - 第一步 - 手动声明热水输出量

选则目录并确定一般参数

在INSTALSYSTEM中的项目案例

项目文件 如何计算下载的文件?	户用换热机组供热和给水系统的设计_初始文件，isproj 户用换热机组供热和给水系统的设计_结果文件, isproj
设计时使用	InstalSystem 5 Rev. 17.0
所需模块	户用换热机组 供热系统 盘管辐射系统 散热器计算选型
项目范围	供热系统，给水系统
所用的产品目录	基本盘管辐射供暖供冷系统 欧标普通散热器 黄铜和钢管接头及配件 铜管和管件 EN 1057 PE-X/AL/PE-RT管材和管件 标准绝热材料 普通阀门目录 - 典型安装 介质 标准龙头和陶瓷洁具 户用换热机组
建筑类型	住宅 有 4层
建筑结构	地下室底图, dwg 一层底图, dwg 二层底图, dwg 阁楼底图, dwg
图纸范围	平面图
设计者	www.instalsoft.com
法律免责声明	允许复制整个或部分项目文件
计算结果	供热全部计算结果, PDF 给水全部结算结果, pdf 一般供热系统结果, xlsx 一般给水系统结果, xlsx 材料清单, pdf
设计图纸	地下室, dwg 一层, dwg 二层, dwg 一层

一般参数 窗口

1. 目录 选项卡 – 将含有户用换热机组的目录移至项目中可用的目录 中

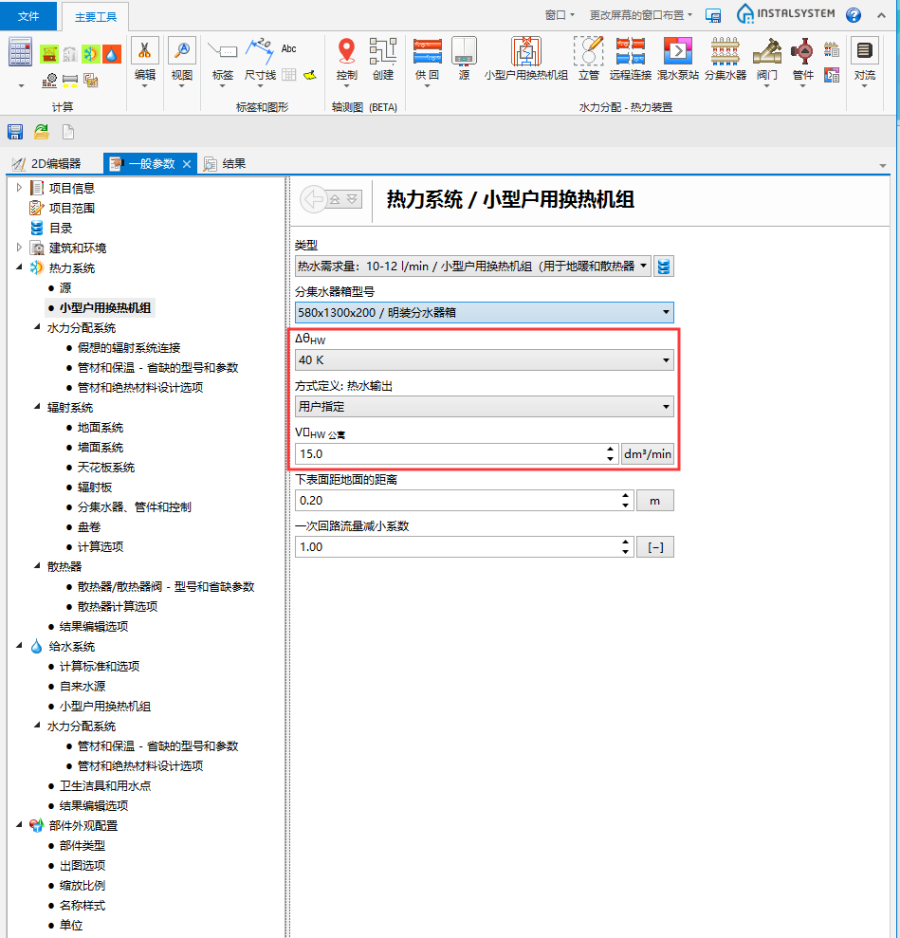

2. 供热/供冷系统计算 / 户用换热站 选项卡 - 完成类型 和其它参数的设定，特别是：

   • V̇_{热水 公寓} (热水输出量)，
   • Δθ_热水 (热水升温度数)



     1. 一般参数



系统编辑

户用换热机组的插入和图形编辑

1. 选择对流 或地面/墙面辐射 编辑器

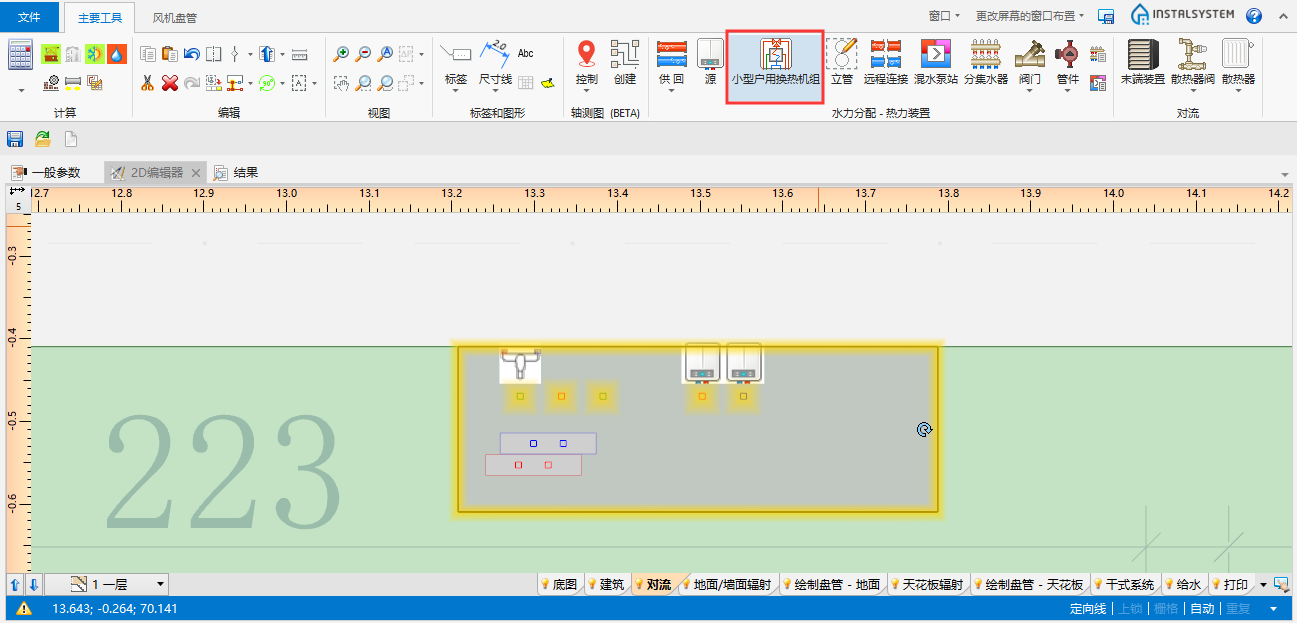

2. 使用户用换热机组 命令来插入户用换热机组。如果需要，旋转至需要的角度。



   2. 在对流 或地面/墙面辐射 编辑器 - 插入户用换热站



系统参数的确认和完成

1. 在参数表 窗口，在如下范围内确认每一台户用换热机组 部件的参数：
   • 类型
   • 下表面距地面的距离
   • V̇_{热水 公寓}
   • Δθ_热水 （注意！ 户用换热机组制备生活热水的冷水输入温度是由生产商的换热器的性能决定的，通常为 10°C）
   • 配件和其参数



     3. 编辑户用换热站 - 参数表

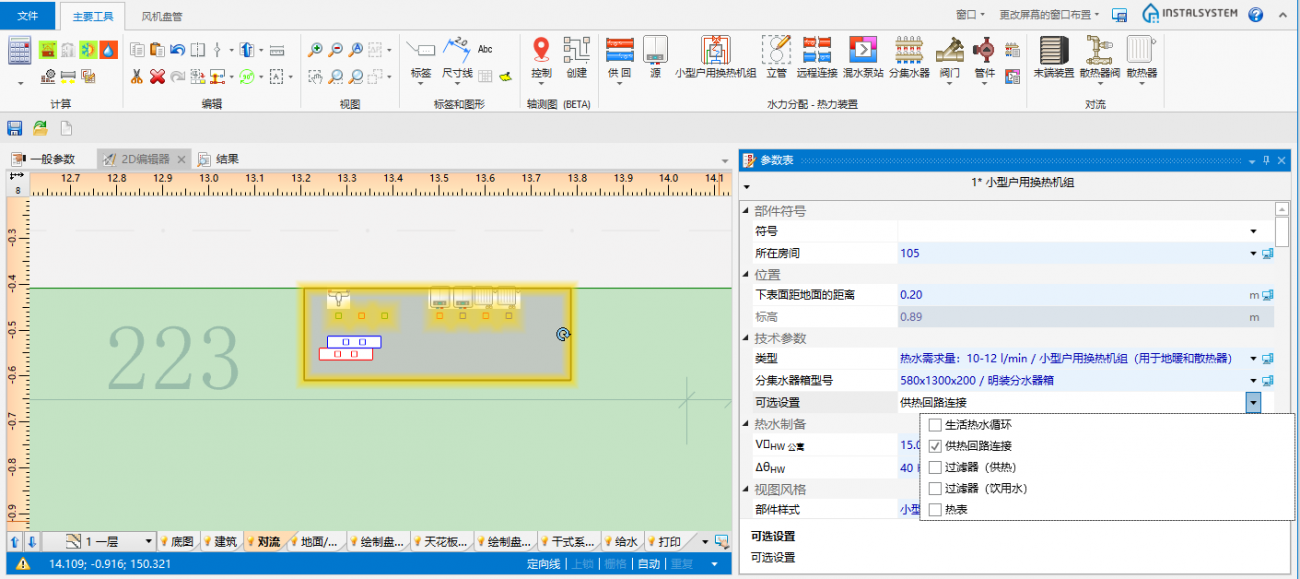

连接户用换热机组

1. 将一次侧供热系统介质的供水和回水连接到符号 所示的位置。更多信息，见： 使用"立管"部件连接各楼层，
2. 将辐射系统的供水和回水连接到符号 所示的位置，然后根据下面的文章开展设计：地面和墙面辐射供热系统的设计，
3. 将散热器供暖系统的供水和回水连接到符号 所示的位置，然后根据下面的文章开展设计：对流散热器供热系统的设计。


(可选) 复制户用换热机组 部件到其它楼层上

系统部件的复制

1. 选择户用换热机组 和/或选择其它系统部件
2. 使用将本层选中部件复制到上一层/将本层选中部件复制到下一层 功能将已选部件复制到邻近楼层上。


进行一整楼层的复制

一般参数 窗口

1. 建筑和环境 / 楼层管理 选项卡 - 选择某一楼层然后点击复制。


系统安装正确性检查

1. 使用检查连接 功能（快捷键：Shift+F2）检查系统安装的正确性，
2. 使用 3D视图 ，检查系统安装的正确性，并查看是否有冲突。
   更多信息，见： 系统安装正确性检查




系统计算和结果检查

1. 通过单击工具栏计算 选项卡中的计算器图标 进行整个系统计算，
2. 查看诊断（诊断窗口打开/关闭的快捷键：F8）以及计算结果，特别是：

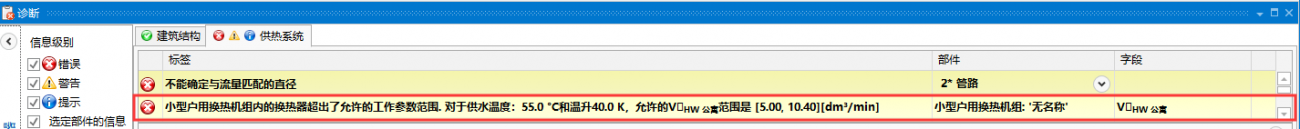

   • 热交换器一次侧的流量 - 如果超过了允许的值，可能会发生如下这种错误 ：



     4. 热交换器超出范围.

     在这种情况下，调整计算数据 (θ_供,供热 和/或V̇_{热水 公寓} 、Δθ_热水) 或手动选择不同的换热器尺寸。

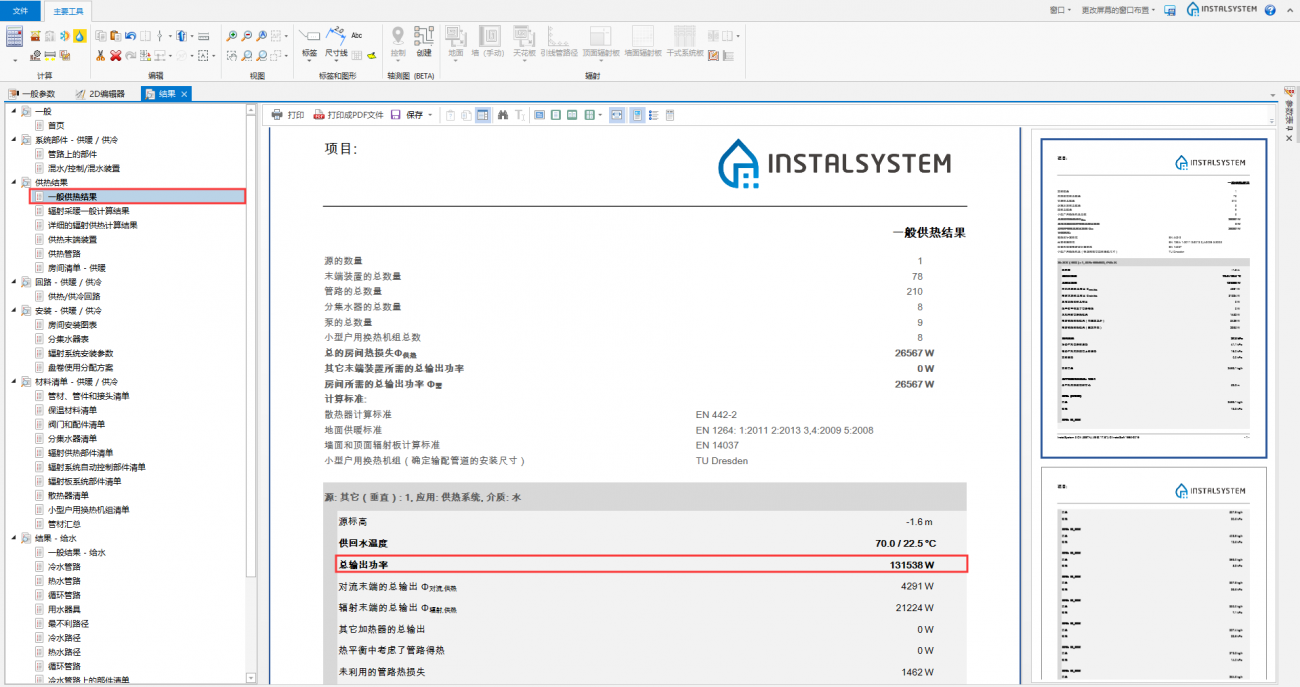

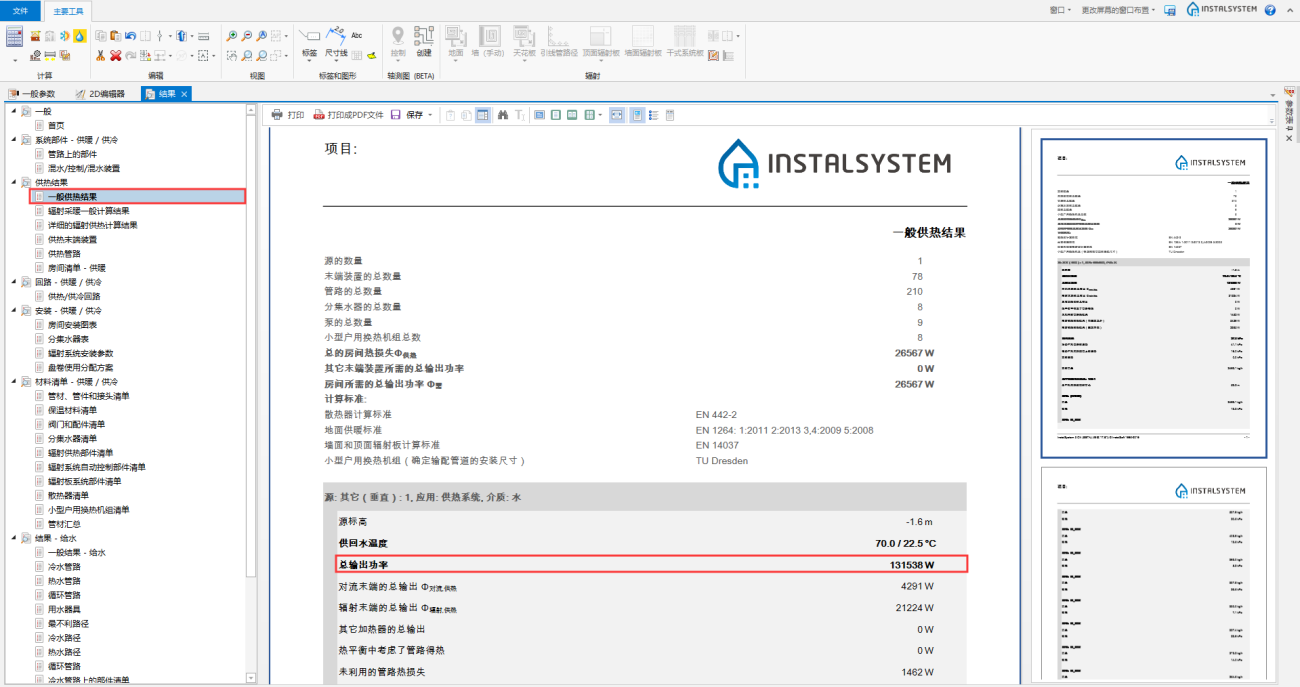

• 所需要的总的热输出



  5. 所需要的总的热输出


• (在选定的版本内) 所需要的缓冲水箱的容量

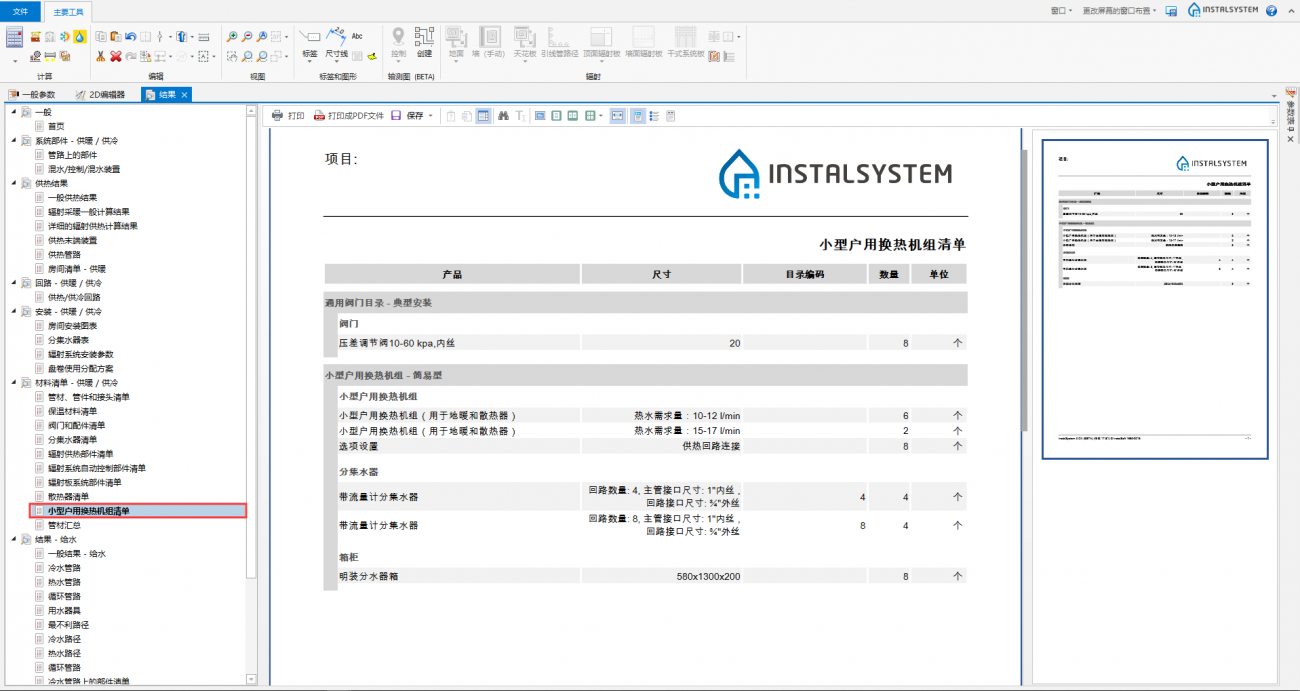

• 户用换热机组的材料清单



  6. 户用换热机组清单



更多信息，见： 计算和诊断

结果的输出/打印

1. 打印/输出图纸
2. 打印/输出计算书
   更多信息，见： 输出 / 打印结果和图纸


设计步骤 - 第二步 - 由给水系统 模块计算热水输出量

定义目录和一般参数

一般参数 窗口

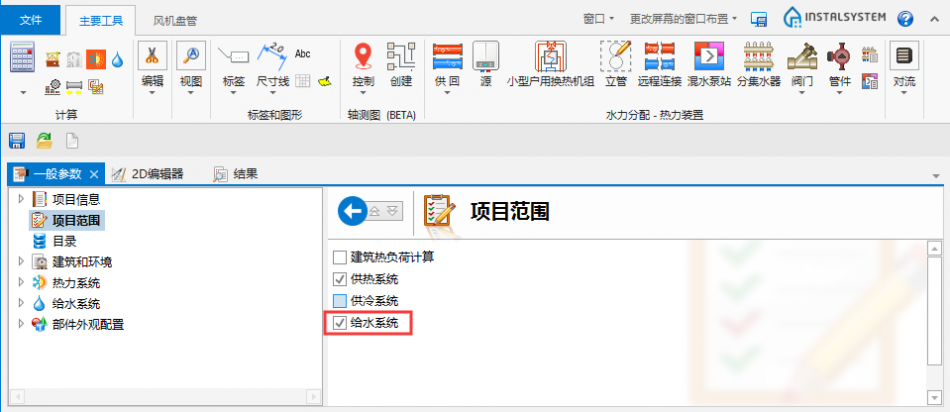

1. 点击项目范围 选项卡 - 勾选给水系统计算



   7. 选择项目范围


2. 目录 选项卡 – 将含有户用换热机组的目录移至项目中可用的目录 中
3. 供热/供冷系统计算 / 户用换热站 选项卡 - 完成类型 和其它一般参数的设定，特别是：

   • V̇_{热水 公寓} (热水输出量)
   • Δθ_热水 (热水升温度数)
   • 方式定义: 热水输出量 : "用户指定 " 或 "根据模块-给水系统计算-的计算 "

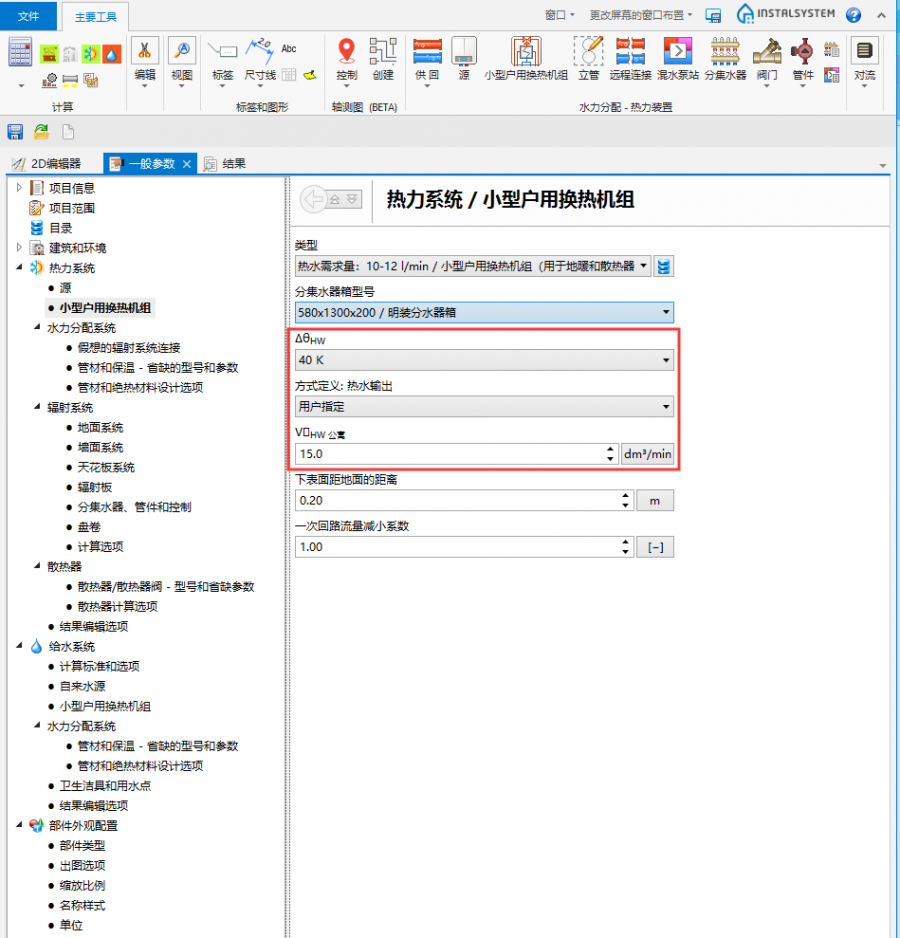

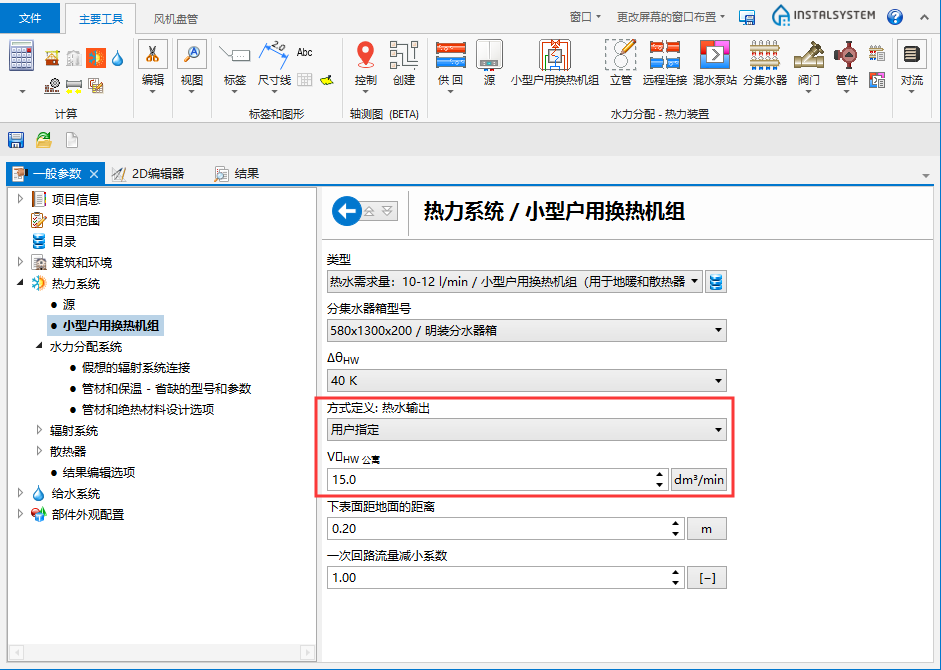

     • 对于 "用户指定 " - 就需在下图的红框区域内或在编辑器中当插入户用换热机组时在其参数表 中手动声明V̇_{热水 公寓} (热水输出量) 值。



       8. 用户指定的热水输出量

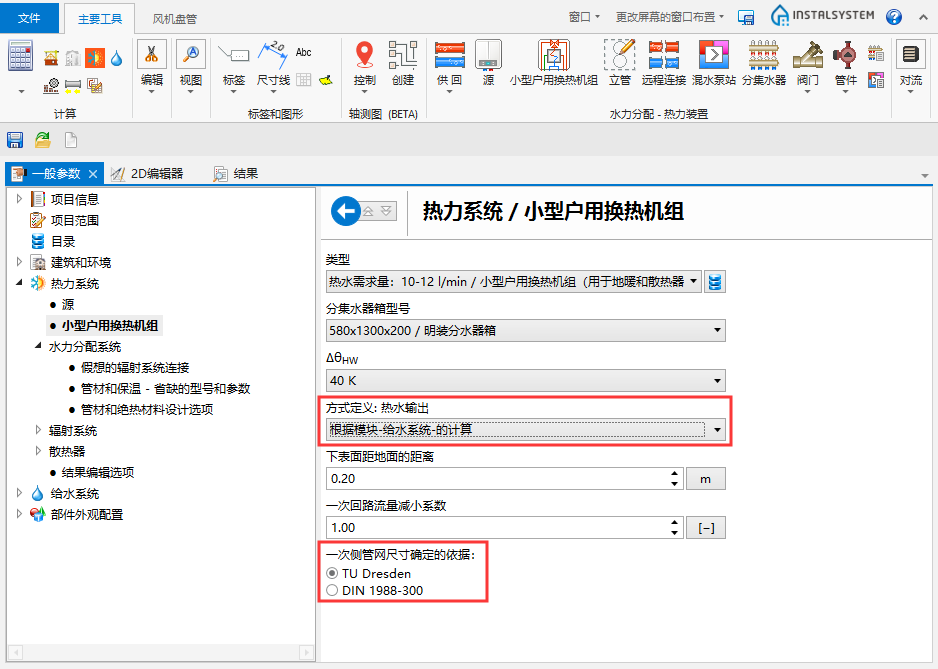

     • 对于 "根据模块-给水系统计算-的计算 " - V̇_{热水 公寓} (热水输出量) 值将根据在给水系统 模块中选择的计算标准，基于户用换热机组所承担的生活给水系统的流量计算。此外，还可以选择供水系统的尺寸确定方法(一次侧管网尺寸确定的依据： "TU Dresden " 或 "DIN 1988-300 ")。



       9. 定义热水输出量的声明方式



系统编辑

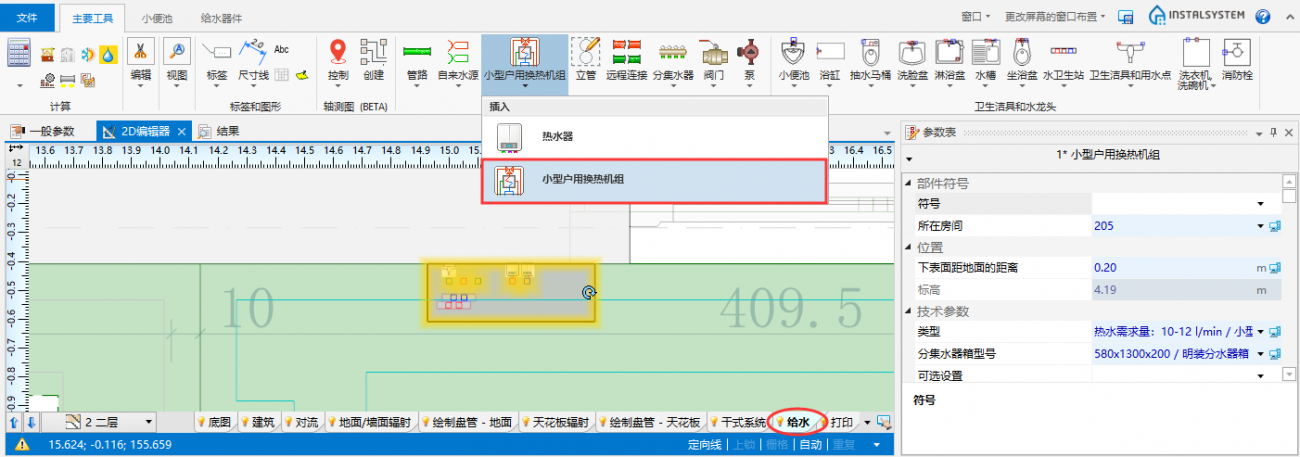

插入户用换热机组并编辑图形

1. 选择 给水 编辑范围，
2. 使用户用换热机组 命令插入户用换热机组。



   10. 给水 - 插入户用换热站



系统参数的确认和完成

1. 在参数表 窗口，在如下几个方面检查每台户用换热机组 部件的参数：
   • 类型
   • 下表面距地面的距离
   • V̇_{热水 公寓} (注意! 如果，在一般参数 窗口，选择了根据模块-给水系统计算-的计算 选项，则自动计算该值)
   • Δθ_热水 (注意! 户用换热机组生活热水制备所输入的冷水温度是由生产商的换热器的性能决定的，通常为 10°C)，
   • 配件和其参数。



     11. 编辑户用换热站 - 参数表

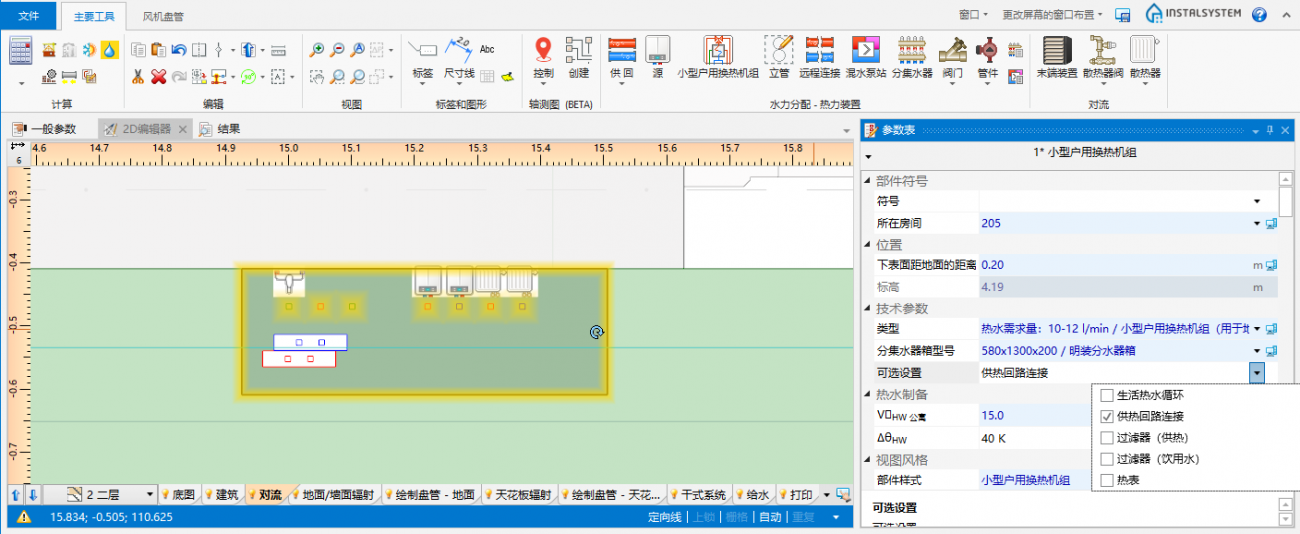

连接户用换热机组

1. 将一次侧供热系统介质的供水和回水连接到符号 所示的位置， 更多信息，见： 使用"立管"部件连接各楼层
2. 将辐射系统的供水和回水连接到符号 所示的位置，然后根据下面的文章开展设计：地面和墙面辐射供热系统的设计
3. 将散热器供暖系统的供水和回水连接到符号 所示的位置，然后根据下面的文章开展设计：对流散热器供热系统的设计
4. 将冷水连接到户用换热机组的入口侧，并将给水系统的冷水和热水连接到符号 所示的位置，然后根据下面的文章开展设计：给水系统的设计。


系统安装正确性检查

操作方法和步骤见 设计步骤 - 第一步 - 手动声明热水输出量

系统计算和结果检查

操作方法和步骤见 设计步骤 - 第一步 - 手动声明热水输出量 值

结果的输出/打印

操作方法和步骤见：设计步骤 - 第一步 - 手动声明热水输出量 值
