对流散热器供热系统的设计

产品	InstalSystem 5
文章类型	软件应用
版本的最新内容	IS 5.0 Beta 2.0.B1

课程内容

本文介绍了从热源到对流散热器末端的采暖系统的设计方法，其中包括完整的控制和平衡。

模块和程序的配置

• InstalSystem 5 软件包所需的模块:
  • 供热系统
  • 散热器计算选型

视频教程

欢迎观看我们的视频教程，视频中有对本文所述的功能进行讲解和介绍的内容
视频1 - 对流散热器供热系统的设计介绍 [1]
视频2 - 设定项目的一般参数[2]
视频3 - 在平面图上开展供热系统的图形编辑[3]
视频4 - 在其它楼层上复制相同部分的装置[4]
视频5 - 系统的水力平衡和结果分析[5]
视频6 - 自动生成系统示意图[6]
视频7 - 标签的设置[7]
视频8 - 图纸的输出和打印[8]

视频：对流散热器供热系统设计教程

项目文件

本课程所使用的项目文件：对流散热器采暖系统的设计（课程示例）。

初始状态

一套包含建筑结构（楼层、房间）的设计，房间热负荷设计值已定义。

操作步骤

打开初始状态文件

1. 启动 InstalSystem 5 。
2. 打开项目文件。更多信息，见： 项目和应用管理。


定义项目使用的产品目录和一般参数

在一般参数 窗口中，设定默认的参数：

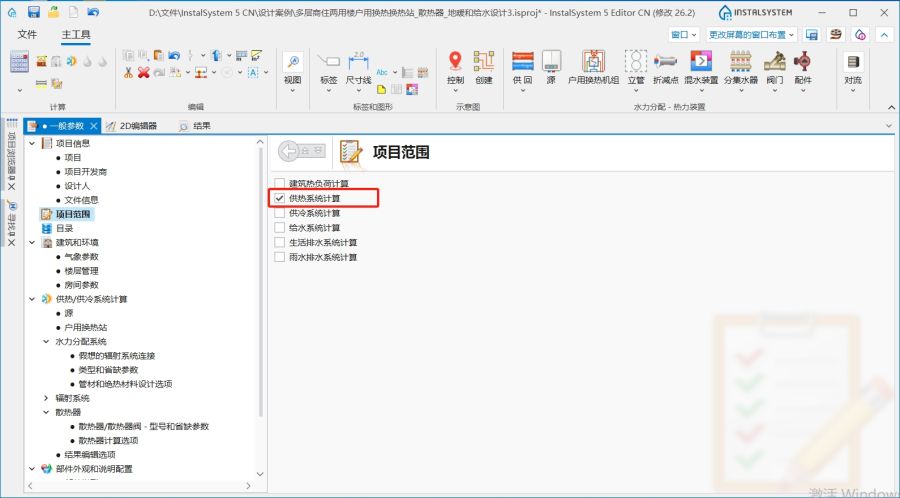

1. 项目范围 - 选择项目范围：供热系统计算。



   1. 项目范围.


2. 目录 – 选择必要的目录并将其移至项目可用的产品目录 中。为加快选择，可使用过滤器。更多信息，见： 使用项目中的目录和目录数据。

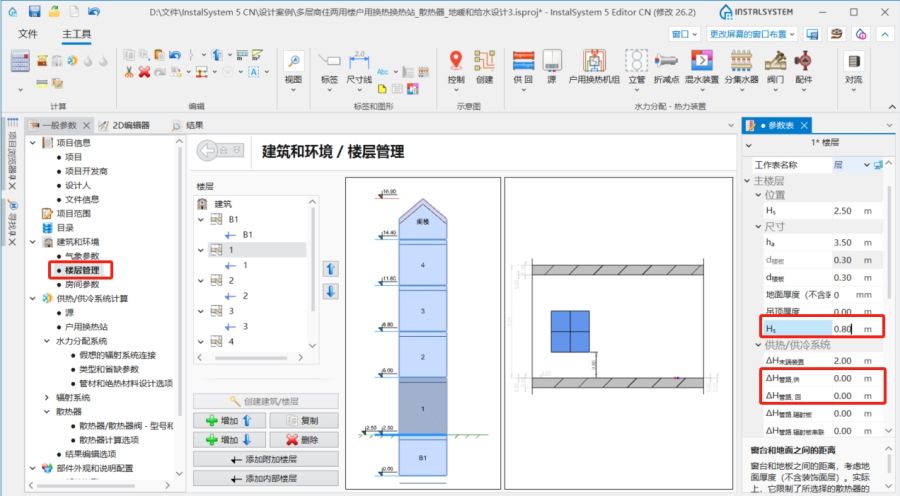

3. 楼层管理 – 为每一楼层，检查并设置基本参数：
   • 窗台和地面之间的距离 (H_窗台),
   • 在楼层参数中指定的管路至地面之间的距离（不适用于顶面辐射板的输配管路）。符号中的供指供水，回指回水 (ΔH_管路,供 和ΔH_{管路, 回})。



     2. 楼层管理.


4. 供热/供冷系统计算 / 源 – 检查热源的默认参数。

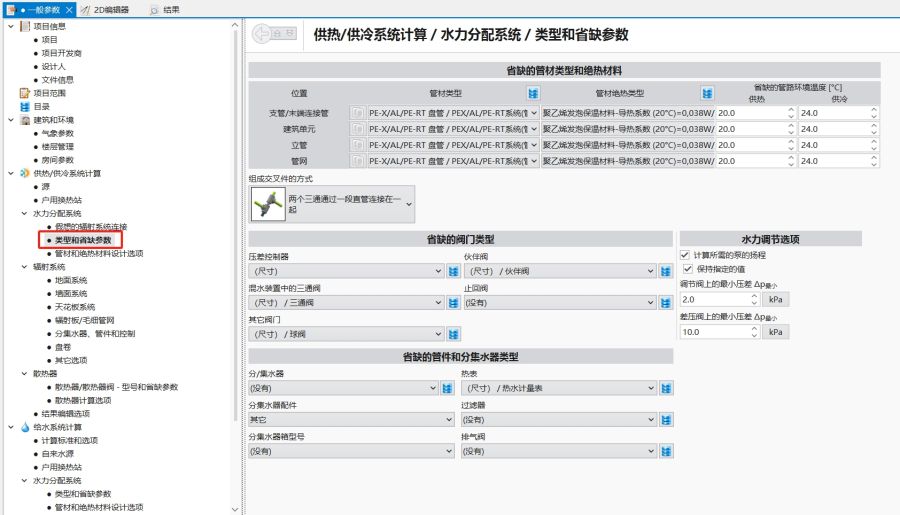

5. 供热/供冷系统计算 / 水力分配系统 / 默认类型和参数 – 附加默认类型：
   • 默认的管材类型和绝热材料,
   • 默认的阀门类型,
   • 默认的管件和分集水器类型,
   • 检查水力调节选项 。



     3. 水力分配系统 / 默认类型和参数.


6. 供热/供冷系统计算 / 水力分配系统 / 管材和绝热材料设计选项 – 检查管材和绝热材料选型参数。

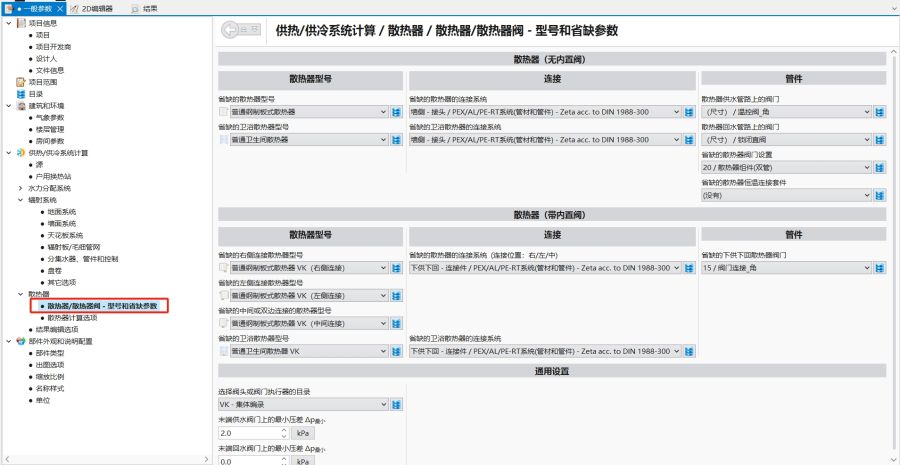

7. 供热/供冷系统计算 / 散热器 / 散热器/散热器阀 - 型号和默认参数 – 指定默认的型号：
   • 默认的散热器型号,
   • 默认的卫浴散热器型号,
   • 默认的散热器连接系统 ,
   • 默认的卫浴散热器连接系统 ,
   • 散热器供水管路上的阀门,
   • 散热器回水管路上的阀门,
   • 默认的右侧连接散热器型号,
   • 默认的散热器连接系统 (连接位置：右/左/中),
   • 默认的下供下回散热器阀门 - 注意：对于双管系统正确的选用
   • 默认的散热器阀门设置 - 注意：对于双管系统正确的选用
   • ,
   • 检查通用设置。



     4. 散热器/散热器阀 - 型号和默认参数.

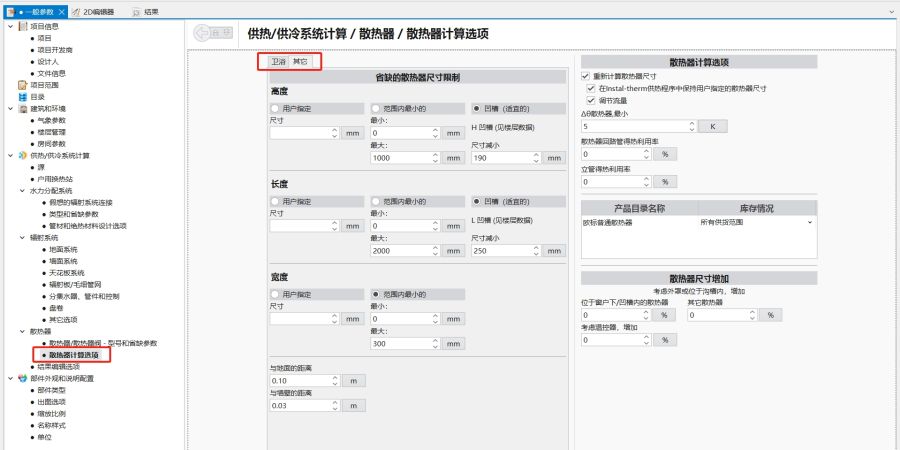

8. 供热/供冷系统计算 / 散热器 / 散热器计算选项 – 检查并为卫浴 和其它 散热器附加基本参数：
   • 默认的散热器尺寸限制 (默认的规格确定法),
   • 散热器计算选项. 要特别注意调节流量 功能。如果此功能处于开启状态，则将基于以100%地获得每个房间供暖所需的热输出 来计算散热器的流量。如果此功能处于非启动状态，则计算将基于确保供热介质的默认温差 ( Δθ_供,供热 - 散热器) ，在这种情况下，房间中供暖所需的热输出 的满足率将做不到100%。
   • 散热器尺寸增加,
   • 与地面的距离 和与墙壁的距离.



     5. 散热器计算选项.



系统装置的编辑

对流散热器的插入和图形的编辑

在捕捉 和定向线 模式下进行插入和图形的编辑操作。

1. 选择 对流 编辑器。
2. 将多个散热器插入窗下/凹槽中。此操作需要创建一个完整的建筑结构。更多信息，见： 建筑结构的准备 - 完整的建筑结构。
   将散热器从不需要的地方删除。
3. 在其它位置手动插入散热器。

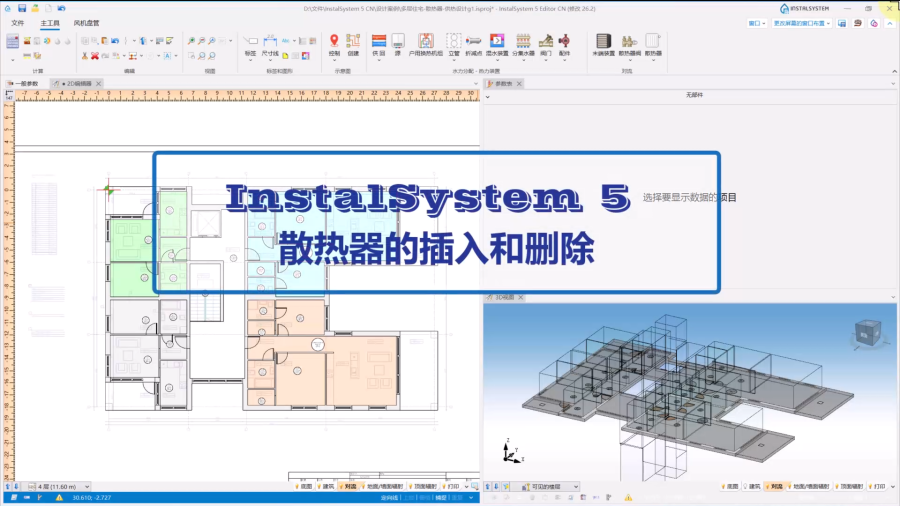

   视频：InstalSystem 5 - 散热器的插入和删除



更改散热器类型、连接类型和连接方向

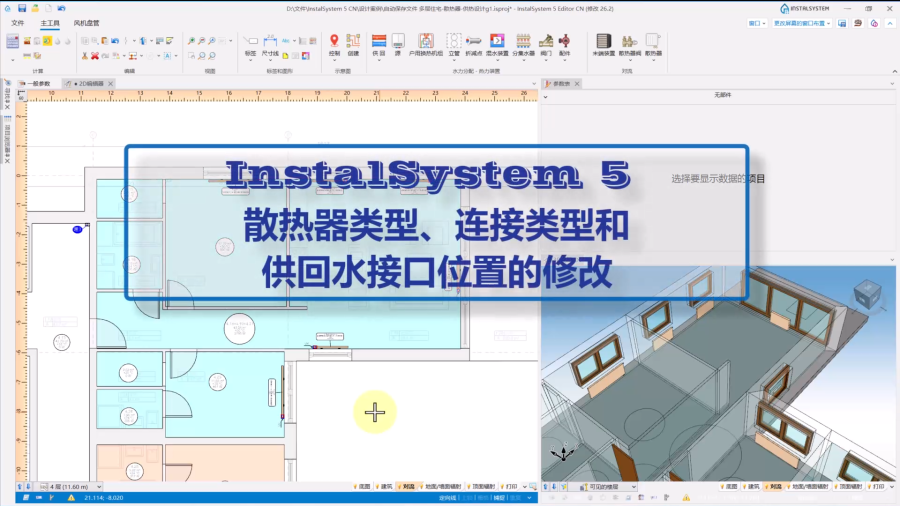

1. 如有必要，根据立管 的位置和输配管道的预期布管，调整散热器类型、连接类型和连接方向。使用工具可标记多个部件。



   视频：InstalSystem 5 - 散热器类型、连接类型和供回水接口位置的修改

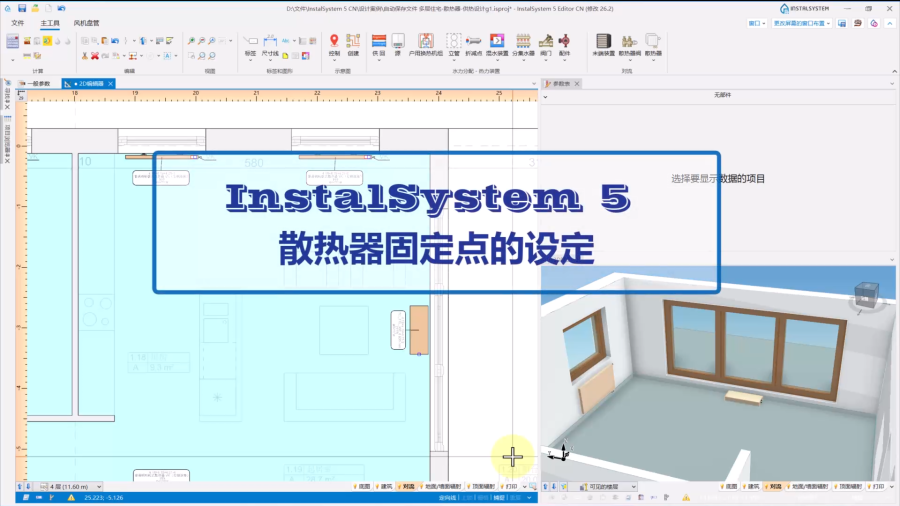

2. 调整固定点 的位置，该点是散热器在调整尺寸，改变长度后保持在同一位置的点。



   视频：InstalSystem 5 - 散热器固定点的设定

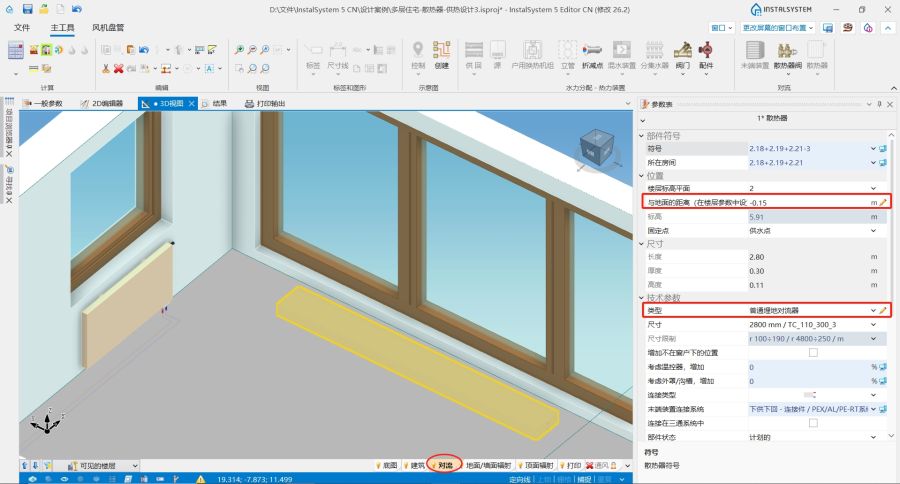

3. 在所需位置将散热器的类型更改为普通埋地对流器，并指定与地面的距离（在楼层参数中设置）为一负值。



   6. 普通埋地对流器


4. 如有必要，请更改浴室散热器的类型、连接类型 。

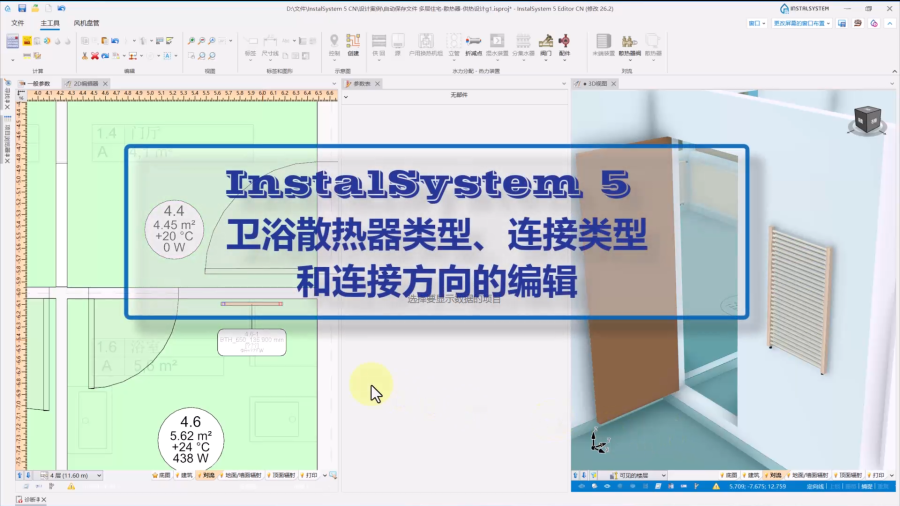

   视频：InstalSystem 5 - 卫浴散热器类型、连接类型和连接方向的编辑



系统部件的插入和图像编辑

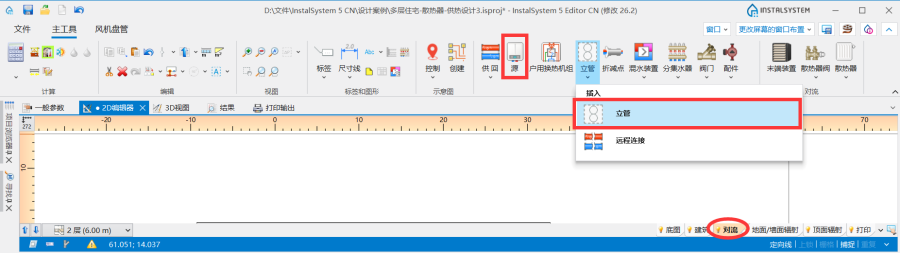

1. 在图中插入源 和立管 部件。更多信息，见： 使用"立管"部件连接各楼层。



   7. 源和立管.

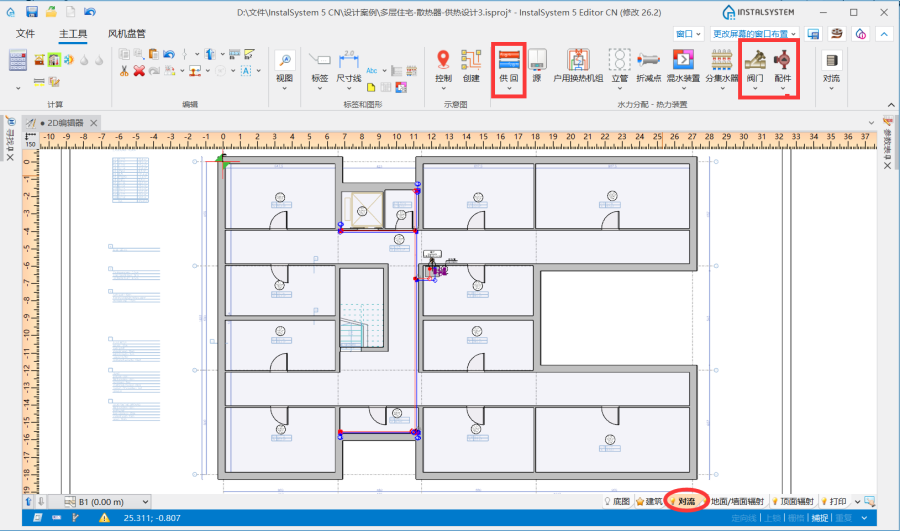

2. 使用适当间距的供 和回 管路对连接源 和立管 。安装适当的阀门 和配件 。



   8. 连接源和立管



对流散热器与供热管网的连接

散热器与供热管网的连接可以通过两种方式实现：

1. 将单独的支管直接连接到立管 上。

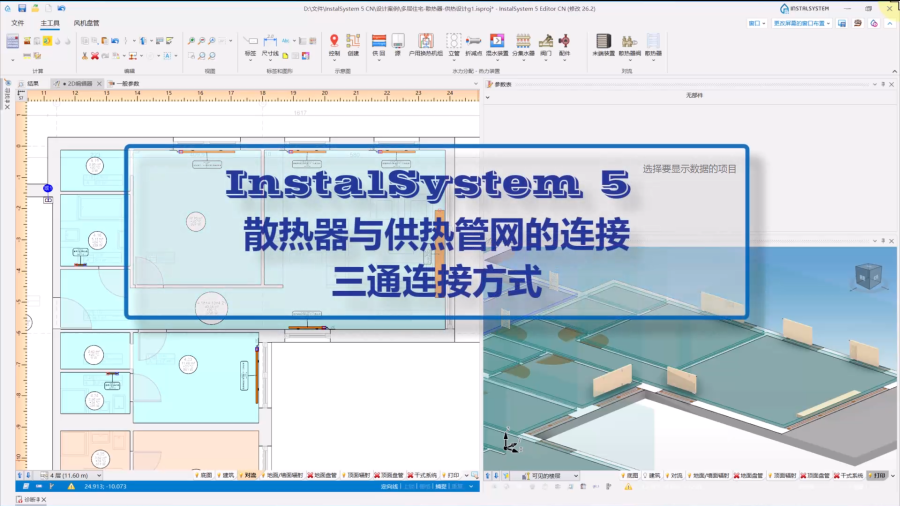

   视频：InstalSystem 5 - 散热器与供热管网的连接 - 三通连接方式


2. 使用分集水器 连接至立管 。更多信息，见： 分集水器和配件。

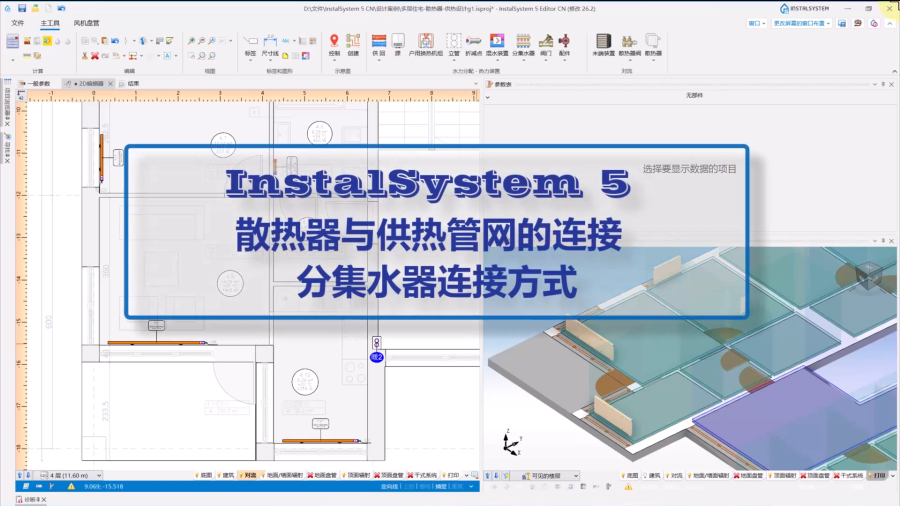

   视频：InstalSystem 5 - 散热器与供热管网的连接 - 分集水器连接方式



配件

1. 在未集成阀门的散热器和对流器的供水管和回水管上插入阀门 。阀门的形状（直形/角形）会影响散热器连接件的正确选择。

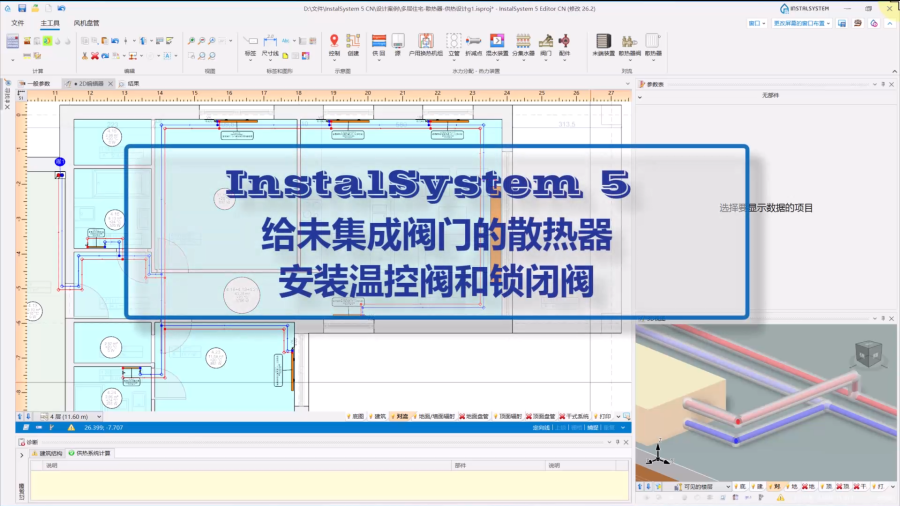

   视频：InstalSystem 5 - 给未集成阀门的散热器安装温控阀和锁闭阀


2. 将所需的散热器连接套件 插入到散热器连接点上。

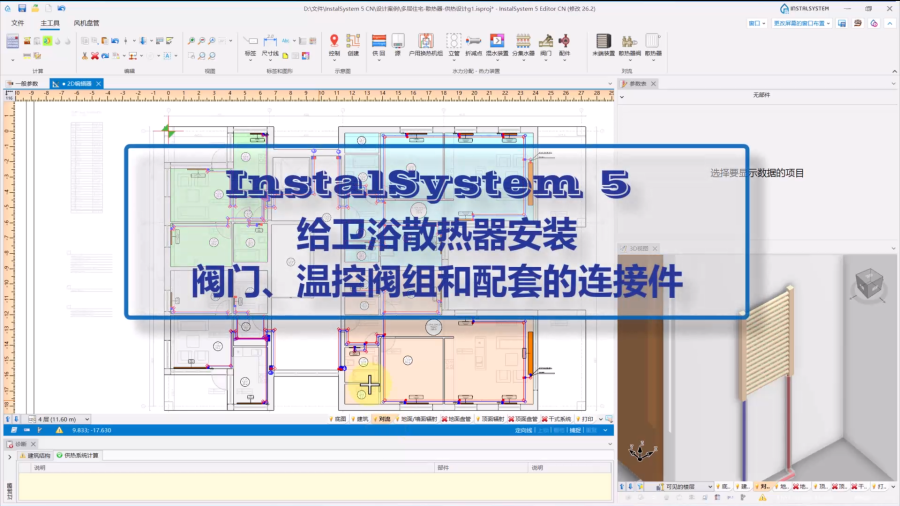

   视频：InstalSystem 5 - 给卫浴散热器安装阀门、温控阀组和配套连接件



检查系统安装的正确性

1. 使用检查连接 功能（快捷键: Shift + F2)，检查系统安装的正确性.
2. 在3D视图 中检查系统安装的正确性。

更多信息，见： 系统安装正确性检查。

将安装的重复部分复制到其它楼层

• 如果每个楼层的房间布局相同，请使用将本层选中部件复制到上一层 功能。请注意，在这种情况下，立管 会自动延伸。

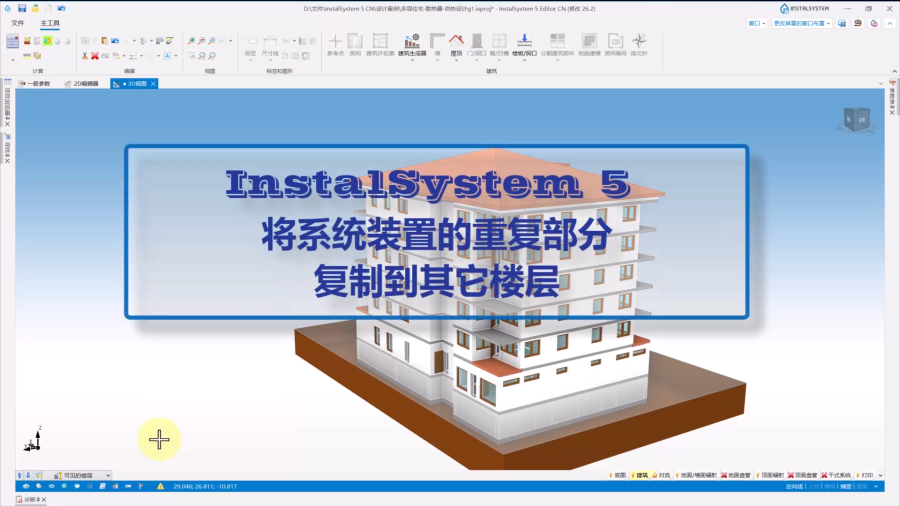

  视频：InstalSystem 5 - 将系统装置的重复部分复制到其它楼层



系统的水力平衡

• 如有必要，使用平衡阀 和Δp控制器 对系统装置进行水力平衡。注意，Δp控制器 默认插入一对平衡阀组。

计算和诊断

1. 点击主工具 计算 工具栏内的供热系统计算 图标启动计算。然后检查并更正诊断 窗口中的错误。

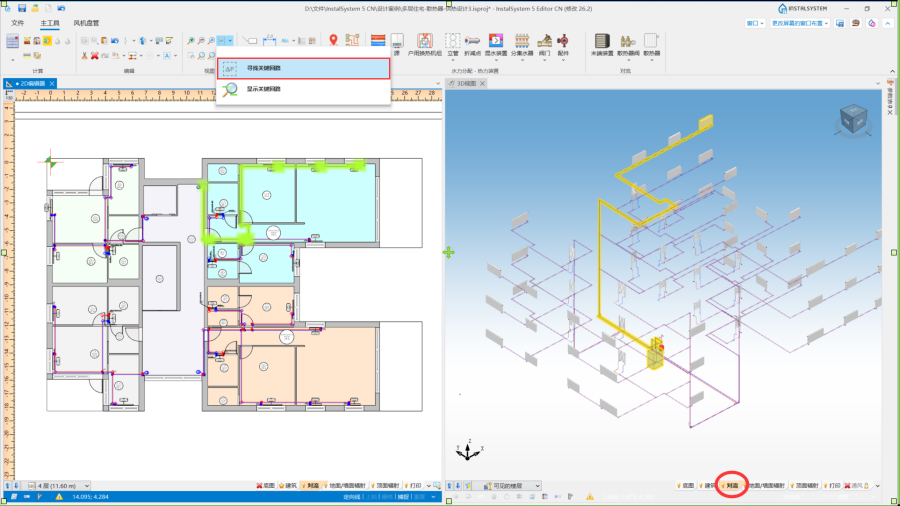

2. 进入3D视图窗口，在对流编辑器中，使用寻找最不利回路/路径 功能，查找最大压力损失的回路。



   9. 寻找最不利回路/路径

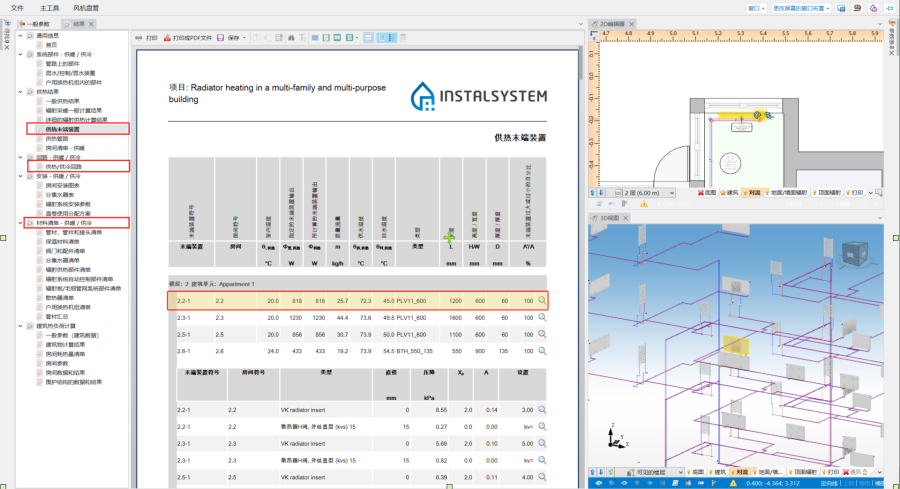

3. 在结果 窗口中检查计算结果：
   • 供热末端装置,
   • 供热/供冷回路,
   • 材料清单 - 供暖 / 供冷 。
     结果表中显示的每个安装部件，都可以使用在活动窗口中找到它们。



     10. 检查计算结果

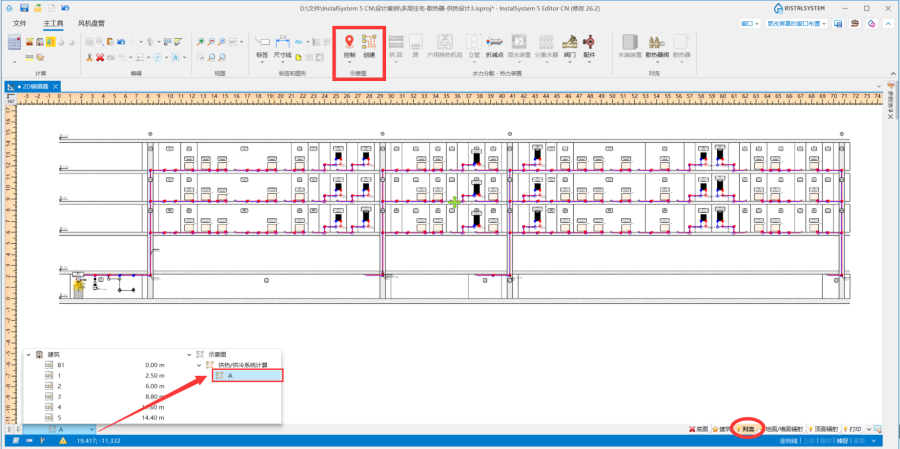

生成系统示意图

系统示意图将自动生成。更多信息，见： 自动创建系统示意图。

11. 示意图 ­

准备要打印/输出的图形

更多信息，见： 输出/打印结果和图纸。

BIM - 将系统的三维模型输出成IFC格式文件

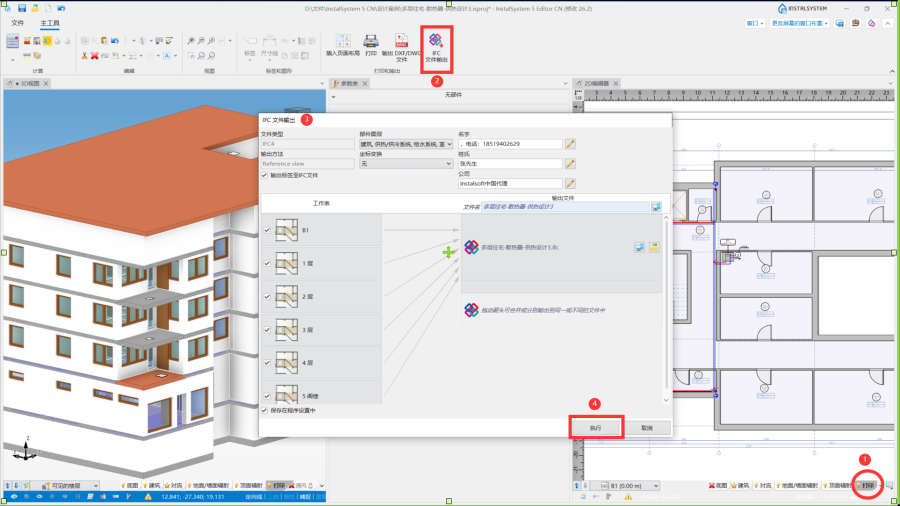

进入打印 编辑器，在主工具 选项卡中，找到打印和输出 工具栏中的IFC 文件输出 按钮并点击它，进行输出设置，然后执行即可。

12. IFC 文件输出.

更多信息，见： BIM - 将项目的建筑和安装数据输出成IFC模型。
