给水系统的设计

来自HelpSystem
跳到导航 跳到搜索
产品 InstalSystem 5
文章类型 设计应用
版本的最新内容 GOLD Rev. 15.3


课程内容

本文介绍了如何设计室内给水（热水、冷水、热水循环管道）系统，我们以一个带地下室的三层独栋别墅为例来给大家展示如何设计给水系统。

模块和软件的配置

  • InstalSystem 5 需带有如下模块:
    • 给水系统

视频教程

欢迎观看我们的视频教程，视频中有对本文所述的功能进行讲解和介绍的内容

视频：给水系统的设计


有关给水的更多视频见：https://www.bilibili.com/video/BV1Cw411V7DM?t

项目文件

本课程中使用的项目文件：多层住宅给水系统设计实例。

初始状态

本项目包含模板文件中设定的完整默认数据。在DWG图纸的基础上，已对建筑结构进行了定义。

设计步骤

打开项目文件

  1. 打开一个新的项目文件。
    更多信息，见： 项目和应用管理
  2. 选择所需要的模板文件 (选项)。
    更多信息，见： 模板文件
  3. (或者): 打开一个带有建筑结构的现有文件。如果是用不同配置的软件包创建的，请从模板文件中导入一般参数和设置。
    更多信息，见： 模板文件


选择目录和定义一般参数

如果我们开始时使用的是专门的给水系统设计模板文件，则不需要修改一般参数。但如果我们使用的文件，是由不带给水系统模块的程序所创建的文件，则需要对一般参数的设置进行修改。

  1. 项目范围 - 选择设计范围: 给水系统
  2. 目录 – 根据如下类别为本项目选择要使用的产品目录：
    • 管材和管件
    • 绝热材料
    • 龙头和用水点
    • 卫生器具和阀门
  3. 给水系统计算 ：
    • 计算标准和选项 ：
      • 计算标准 - 选择适宜的流量计算标准
    • 自来水源
      • 默认的建筑类型
      • 默认的冷水温度
      • 默认的热水温度
    • 水力分配系统
      • 默认类型和参数
        • 默认的管材类型: 冷水管路
        • 默认的管材类型: 热水和循环水管路
        • 默认的阀门类型
        • 默认的管件和分集水器类型
      • 管材和绝热材料设计选项
    • 卫生器具和放水点
      • 默认的卫生洁具类型和其默认的用水点类型
      • 默认支架 (选项)
      • 默认的连接系统
        • 其它出水点连接系统 - 要根据所使用的管路系统进行选择

编辑给水系统

在捕捉 模式下，在所选择的楼层上完成部件的插入和图形的编辑

水龙头、卫生器具和排水

  1. 点击进入给水系统 编辑器

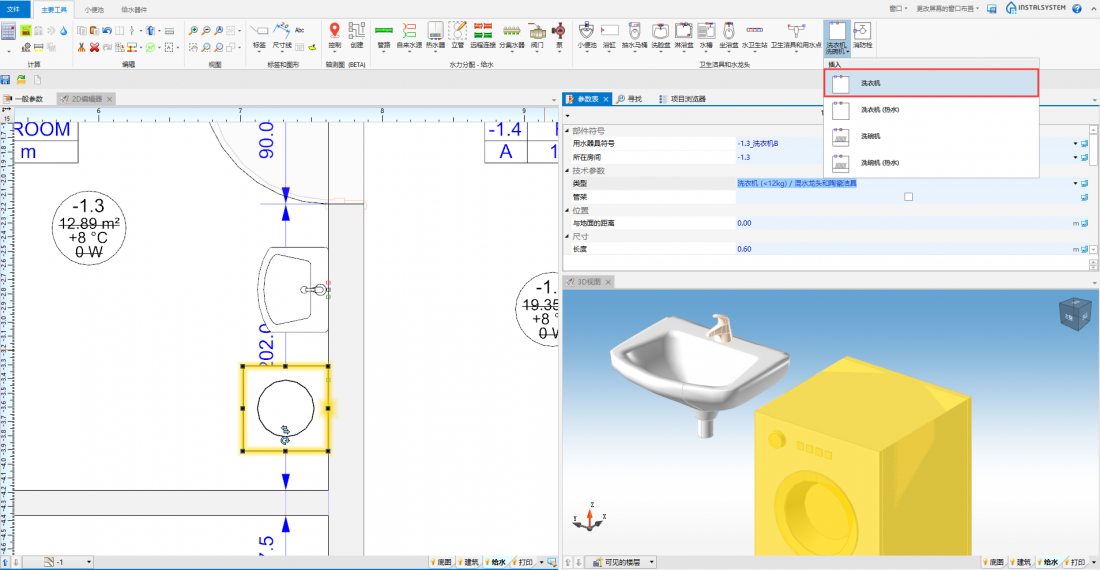

  2. 在适宜的房间中插入卫生器具和用水点。
    1. 水龙头、卫生器具和排水

水源

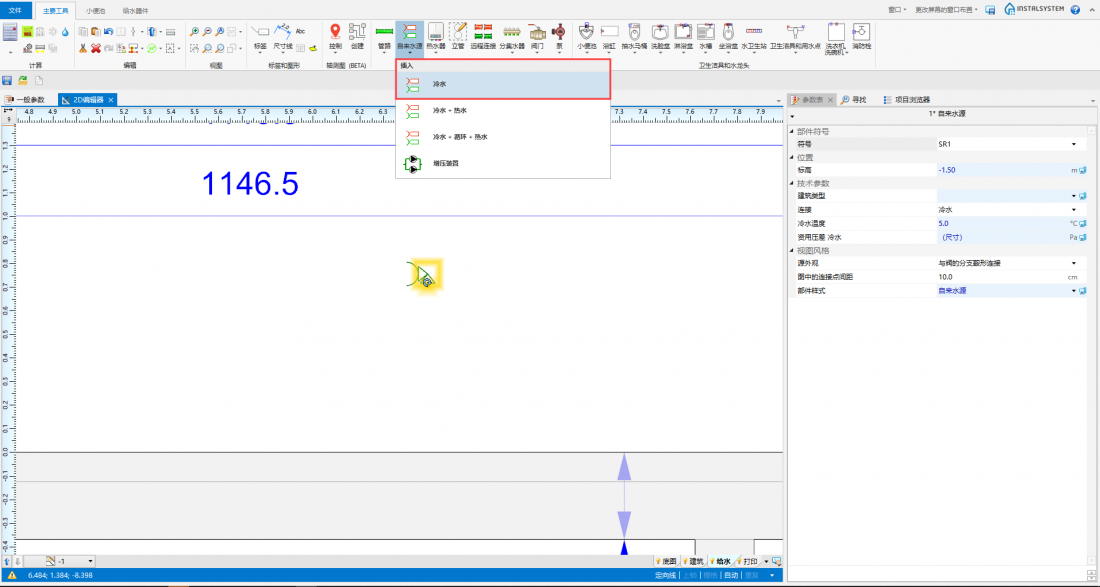

  1. 插入水源 并在如下范围对其进行配置：
    • 连接
    • 源外观
      2. 水源

立管

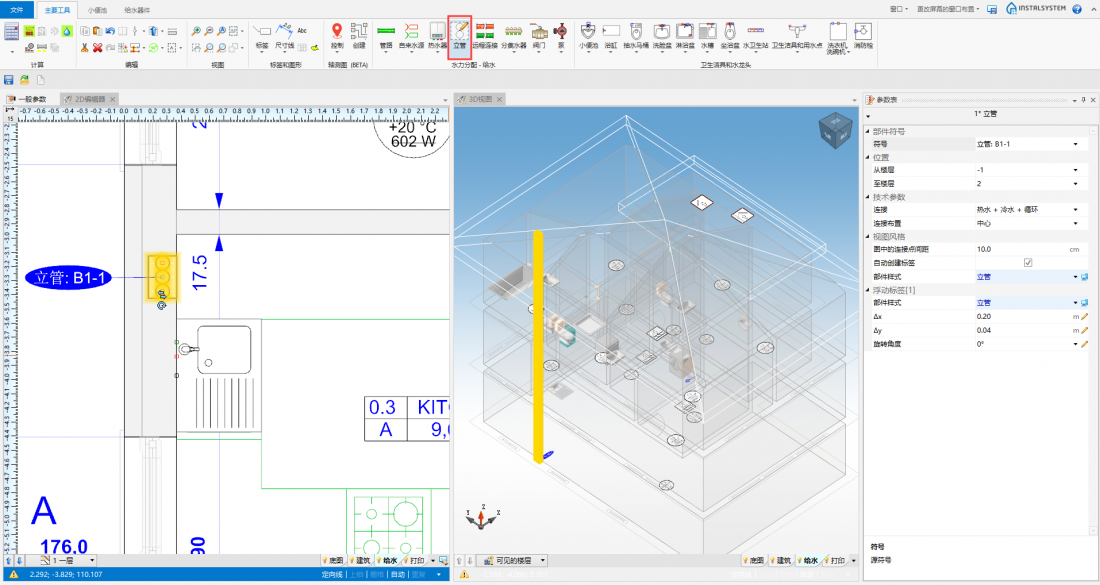

  1. 插入立管 并在如下范围对其进行配置：
    • 符号
    • 连接
      3. 立管

加热设备

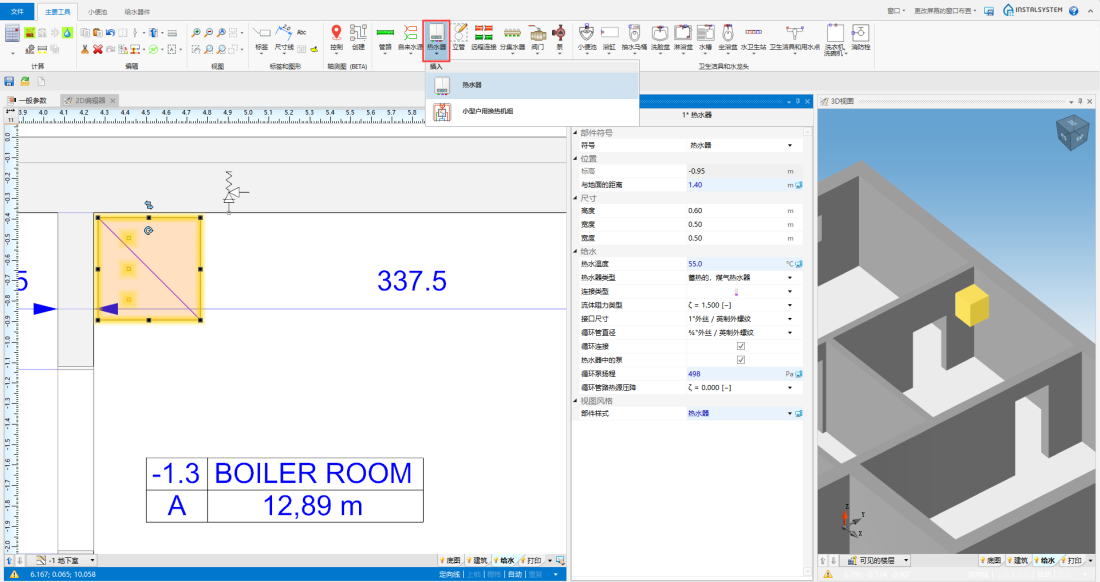

  1. 插入加热设备 并在如下范围对其进行配置：
    • 符号
    • 热水器类型
    • 循环连接
      4. 加热设备

输配管路

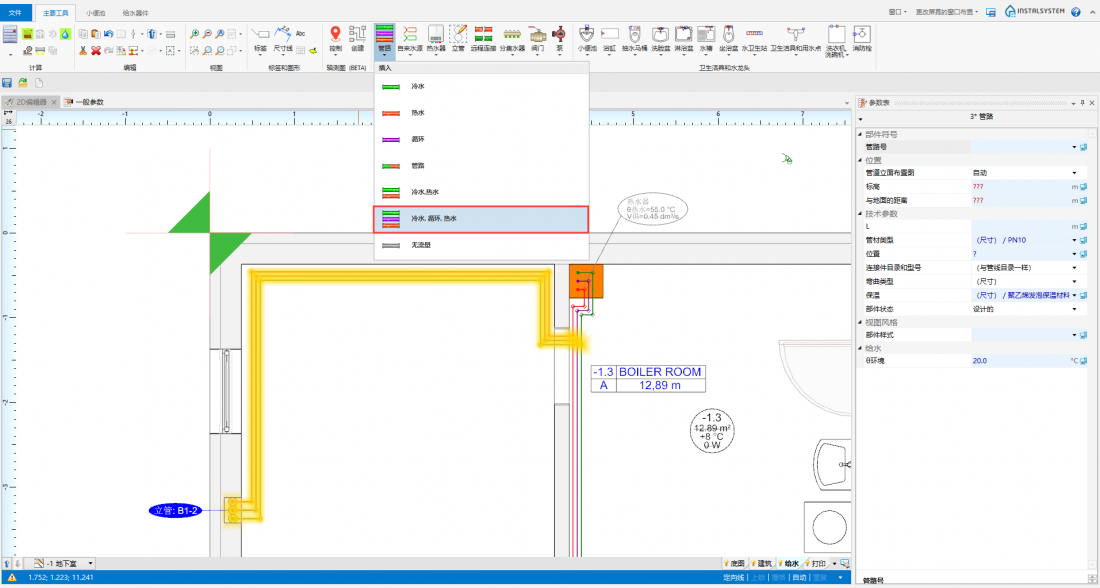

使用捕捉 和定向线 工作模式，利用各种不同的管路和它们之间正确的管间距将所插入的部件连接起来。
热循环管路应在立管顶部的用水点处与热水管道连接起来。

5. 输配管路



利用自动连接末端装置 功能，将用水点与输配管路连接起立。


阀门

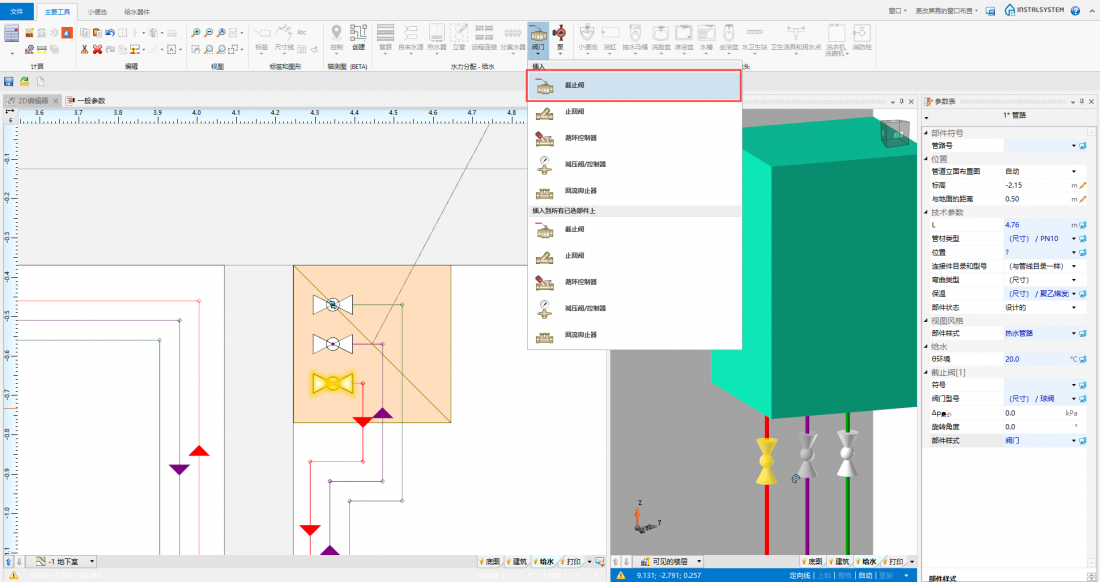

  1. 插入止回阀、截止阀和球阀 、止回阀 、循环控制器 、减压阀/控制器。
    如有必要，可在3D视图 上上下移动阀门。此外，还可在参数表 中修改旋转角度，还可以沿管道的轴向旋转阀门。
    6. 阀门

管件

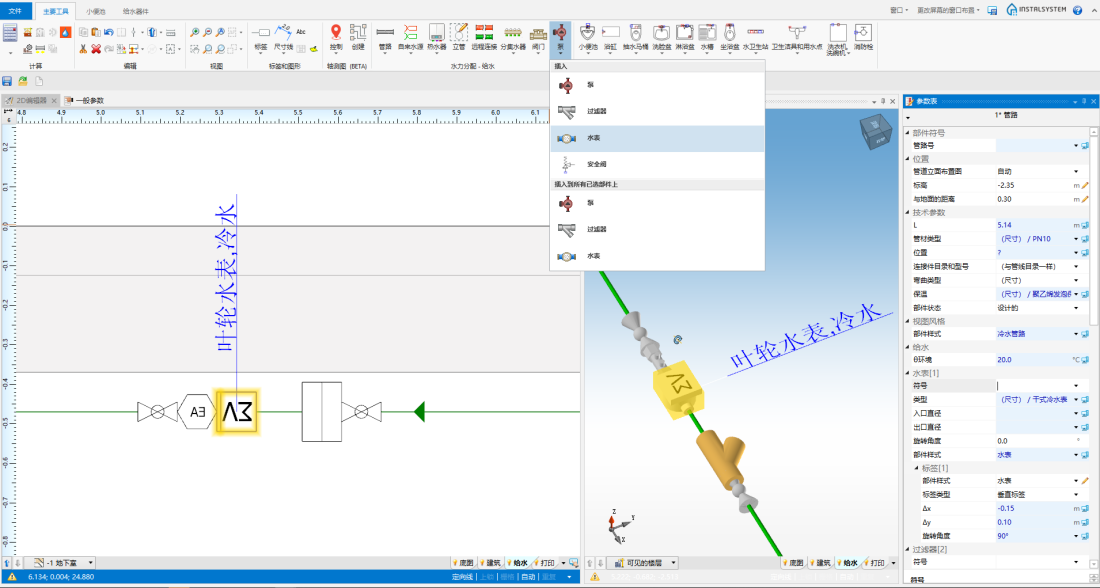

  1. 插入过滤器 、水表。
    配件可在3D视图 中垂直上下移动。如有必要，也可在 参数表 中修改旋转角度，还可以沿管道的轴向旋转阀门。
    7. 管件

安全阀

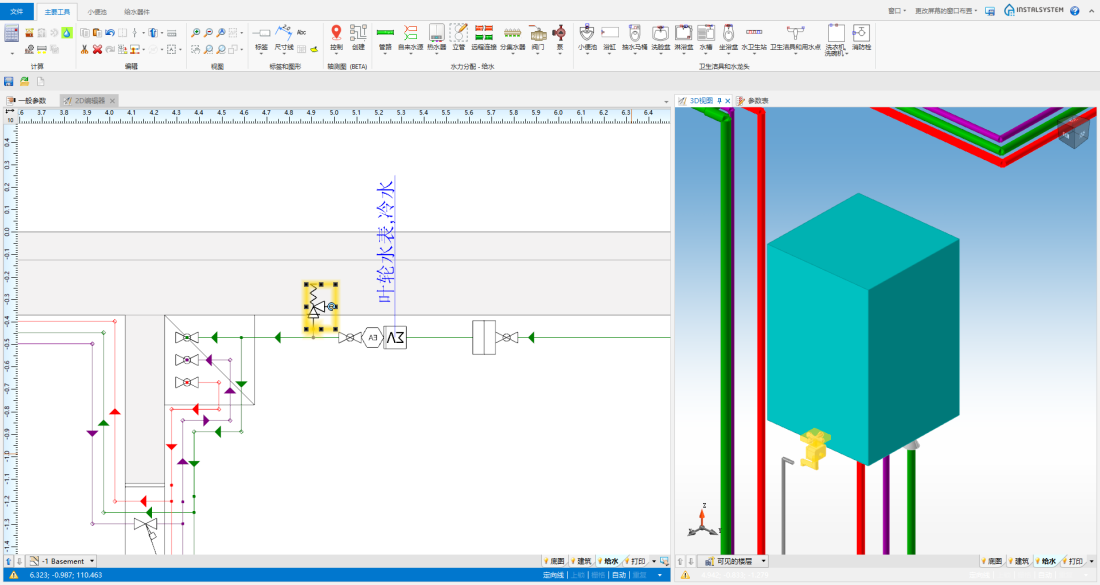

  1. 插入安全阀 并通过无流量 管路类型将其与系统相连。
    8. 安全阀

系统安装正确性检查

  1. 利用检查连接 功能检查系统安装的正确性（快捷键：Shift + F2）

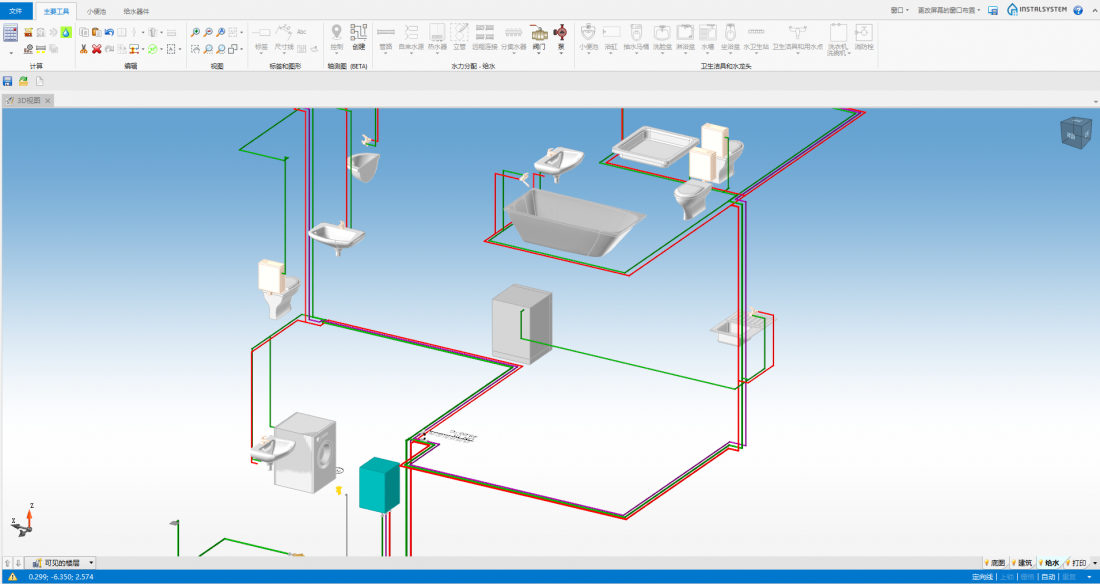

  2. 利用3D视图 检查系统安装的正确性并检查是否有碰撞。
    9. 系统安装正确性检查


    更多信息，见： 系统安装正确性检查

检查安装的正确性

编辑系统部件安装参数

水龙头、卫生器具和排水

  1. 如有必要，修改与地面的距离
  2. 如有必要，修改需求类型

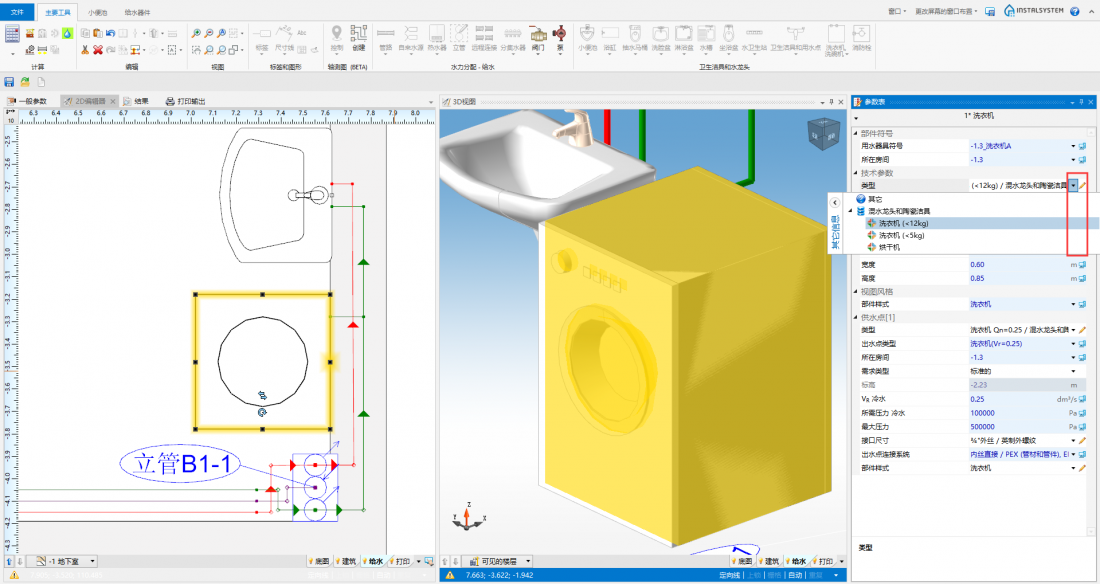

  3. 更正 / 完成其它出水点连接系统
    10. 其它出水点连接系统

水源

  1. 如有必要，修改源的标高
  2. 如果外部供水管网压力已知，输入资用压力

加热设备

  1. 如有必要，修改与地面的距离
  2. 选择并完成流体阻力类型
  3. 选择并完成循环管路热源压降

计算和诊断

  1. 点击工具条计算 选项卡中的 Tap-water-Calculator.png 图标进行给水系统计算 的计算。

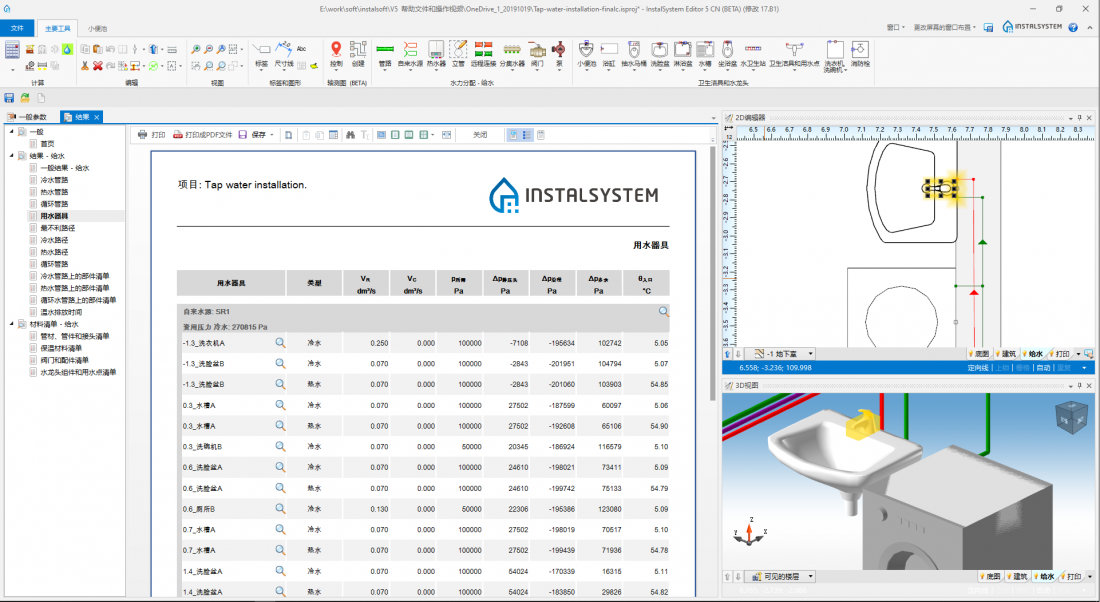

  2. 检查计算结果，特别是：
    • 用水点处所需要的供水压力和所获得的资用压力，
      11. 用水器具

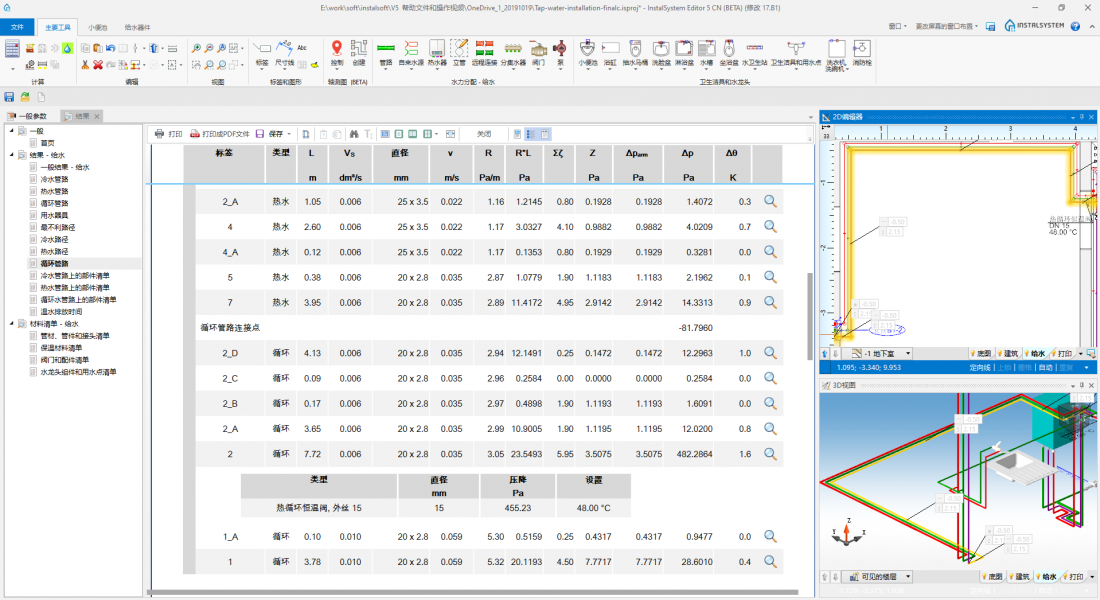

    • 热循环管路的计算和平衡，
      12. 循环管路

    • 增压回路及调压阀门参数的计算。

更多信息，见： 计算和诊断

创建系统示意图

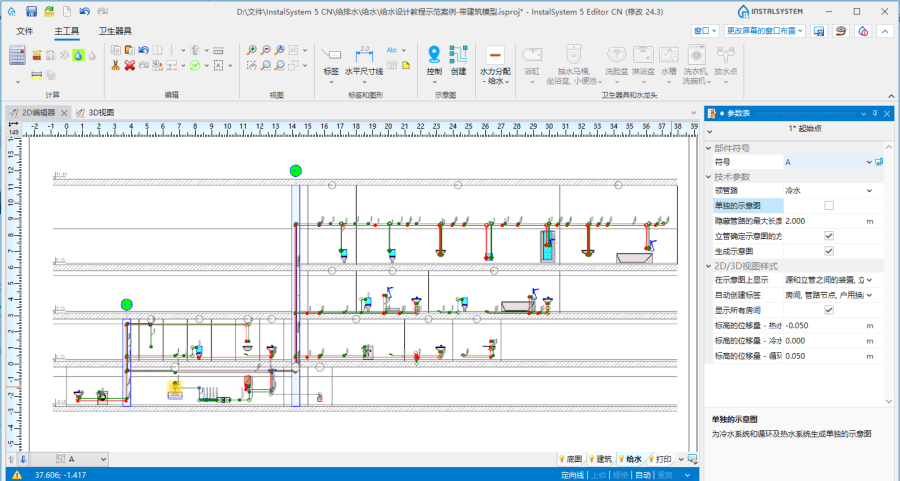

系统示意图可自动创建。更多信息，见： 自动创建系统示意图

13. 给水系统示意图 ­


图纸的打印和输出

更多信息，见： 输出/打印结果和图纸

BIM - 将系统输出至IFC模型

进入打印编辑器，在主工具 选项卡，打印和输出 工具栏中，使用 IFC 文件输出 图标，指定所需的设置，然后执行系统装置的导出。

16. IFC 文件输出


更多信息，见： BIM - 将项目的建筑和安装数据输出成IFC模型。
