在带有附加楼层和内部楼层的建筑中设计系统装置
| 产品 | InstalSystem 5 |
| 文章类型 | 功能和工具 |
| 版本的最新内容 | 2024-02-13 |
说明
本文介绍了在包含附加楼层和内部楼层的建筑物中设计系统装置的方法。
在程序中的位置

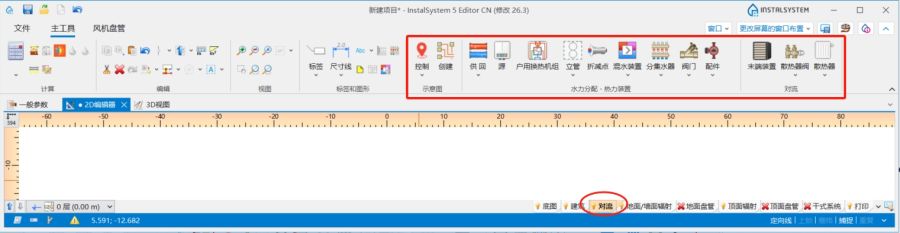

当进入对流 编辑范围时，就可在主工具 上找到与设计对流供热和供冷系统（无辐射系统部件） 相关的功能和工具图标。

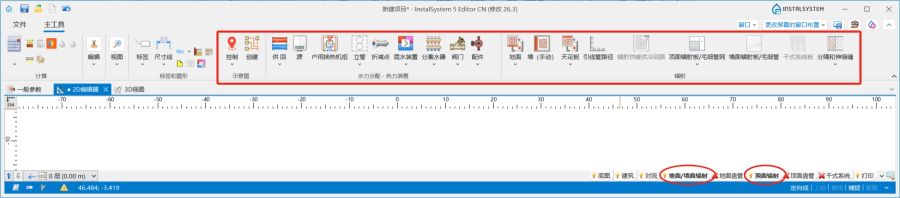

当进入地面/墙面辐射 编辑范围时，就可在主工具 上找到与设计地面和墙面辐射供暖供冷系统 相关的功能和工具图标。

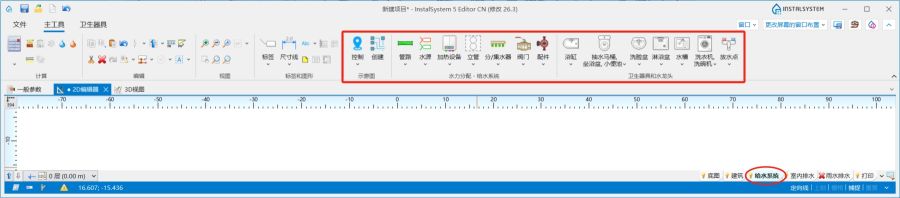

当进入给水系统 编辑范围时，就可在主工具 上找到与设计给水系统 相关的功能和工具图标。

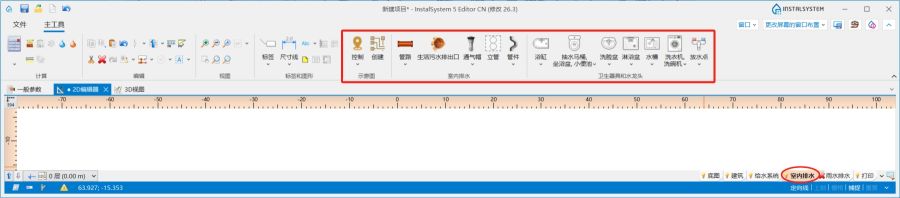

当进入室内排水 编辑范围时，就可在主工具 上找到与设计生活排水系统计算 相关的功能和工具图标。
应用举例
注：
- 所有装置都是在创建的建筑结构 的基础上进行设计的。更多信息，见： 建筑结构的准备 - 附加楼层和内部楼层 以及BIM - 创建附加楼层和内部楼层。
- 在设计供暖/供冷装置时，必须提前确定建筑的冷热负荷。
对流供热和供冷系统（无辐射系统部件）
在此类建筑中设计对流 供热系统与在普通建筑中设计对流 供热系统的方法相同，详见：对流散热器供热系统的设计。
但也有一些特殊的步骤：
- 选择楼层并插入系统部件。所有插入的系统部件都带有基于所选标高层的标高；
- 如有必要，可在参数表 窗口，位置 字段中更改部件所指定的楼层标高平面 ;
- 使用自动连接末端装置 功能，完成散热器与管路的自动连接;

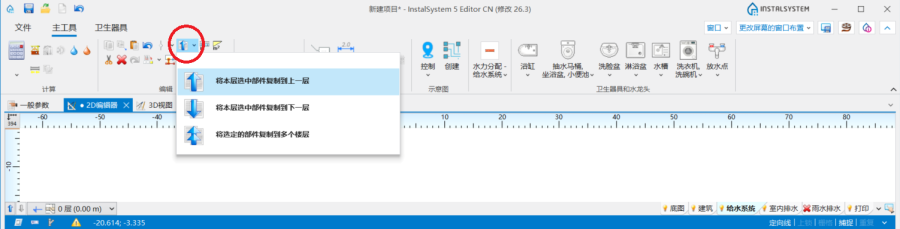

- 对于多层建筑，也可以使用将本层选中部件复制到上一层, 将本层选中部件复制到下一层 和将选定的部件复制到多个楼层 的功能。
5. Copy selected elements.
注： 当粘贴所复制的系统部件时，程序能在参数表 窗口，位置 字段中正确地给出楼层标高。这意味着粘贴的图元，能被自动赋值到楼层管理 中所指示的源楼层所对应的附加楼层 或内部楼层 上。附加楼层/内部楼层标高的适用性由源附加楼层/内部楼层的标高与源主楼层标高之间的纵坐标差确定。如果找不到合适的附加楼层，程序会将要粘贴图元指定给主楼层。
地面和墙面辐射供暖供冷系统
此类建筑的地面和墙面辐射供暖供冷系统 的设计方法与常规地面和墙面辐射供暖供冷系统 的设计方法相同，详见：地面和墙面辐射供热系统的设计。
但也有一些特殊步骤：
- 选择楼层并插入系统部件；
- 如有必要，可在参数表 窗口，位置 字段中，修改所指定的楼层标高平面 ；
- 使用引线管路径 功能，绘制从分/集水器 至地面供热/供冷区 的引线管路径；

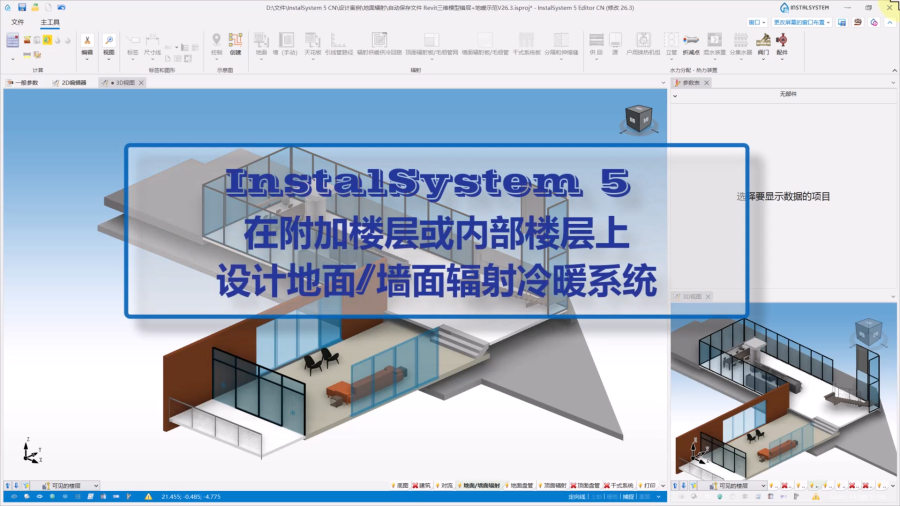

视频：InstalSystem 5 - 在附加楼层和内部楼层上设计地面/墙面辐射系统
- 对于多层建筑，可使用将本层选中部件复制到上一层, 将本层选中部件复制到下一层 和将选定的部件复制到多个楼层 功能，详见：对流供热和供冷系统（无辐射系统部件） 中的说明。
给水系统
此类建筑给水系统 的设计方法与常规给水系统 的设计方法相同，详见下文的说明：给水系统的设计。
但也有一些特殊的步骤：
- 选择楼层，然后插入系统部件。所有插入的系统部件都带有基于所选标高层的标高；
- 如有必要，可在参数表 窗口，位置 字段中更改部件所指定的楼层标高平面 ;
- 使用自动连接末端装置 或自动用活水三通连接件连接末端用水点 功能，完成卫生器具与管路的自动连接；
- 对于多层建筑，可使用将本层选中部件复制到上一层, 将本层选中部件复制到下一层 和将选定的部件复制到多个楼层 功能，详见：对流供热和供冷系统（无辐射系统部件） 中的说明。
生活排水系统计算
此类建筑生活排水系统计算 的设计方法与常规生活排水系统计算 的设计方法相同，详见下文的说明：排水系统的设计。
但也有一些特殊的步骤：
- 选择楼层，然后插入系统部件。所有插入的系统部件都带有基于所选标高层的标高；
- 如有必要，可在参数表 窗口，位置 字段中更改部件所指定的楼层标高平面 ;
- 使用管路 ，将卫生器具与立管 连接。可使用自动连接末端装置 功能，完成卫生器具与管道的自动连接；
6. 生活排水系统计算. - 对于多层建筑，可使用将本层选中部件复制到上一层, 将本层选中部件复制到下一层 和将选定的部件复制到多个楼层 功能，详见：对流供热和供冷系统（无辐射系统部件） 中的说明。
其它信息
计算结果
结果 是基于主楼层及其关联的内部楼层和附加楼层上的结果 一起生成的，默认情况下不会单独显示各自的结果 。如想在结果 中将它们分开，需执行以下步骤：
- 使用项目浏览器 窗口中的增加建筑单元 功能，为每一楼层平面创建单独的建筑单元 ；
- 在一般参数 窗口，结果编辑选项 中，启用每一单元分别列出 ，就可获得分开的材料清单；
- 执行计算。
示意图
通常情况下，此类装置创建系统示意图的方法与其它装置创建系统示意图的方法相同，详见：自动创建系统示意图。
如果带有附加楼层/内部楼层，则需在参数表 中，启用显示附加的楼层标高 功能：
- 供热系统计算：
7. 供热系统计算示意图 - 给水系统计算：
8. 给水系统计算示意图 - 生活排水系统计算:
9. 生活排水系统计算示意图
图纸的打印/输出
默认情况下，可打印的区域是由主楼层及其附加楼层和内部楼层所定义的。施工和安装部件可基于主楼层及其相关的楼层进行分配。
