BIM - 创建附加楼层和内部楼层

产品	InstalSystem 5
文章类型	功能和工具
版本的最新内容	2024-02-12

说明

本文介绍了基于IFC模型创建具有附加楼层和内部楼层的建筑结构的方法。

在程序中的位置

楼层管理

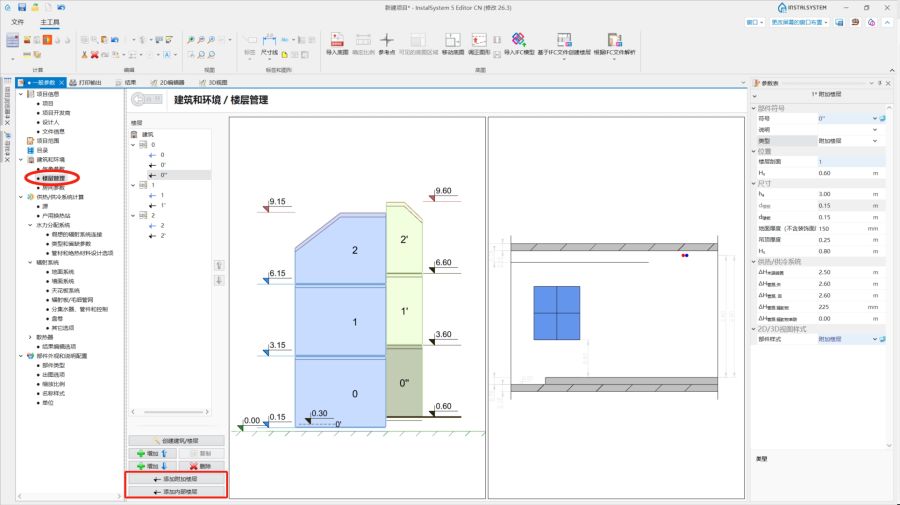

• 楼层管理 位于一般参数 窗口，建筑和环境 选型中。


  1. 楼层管理.



导入底图

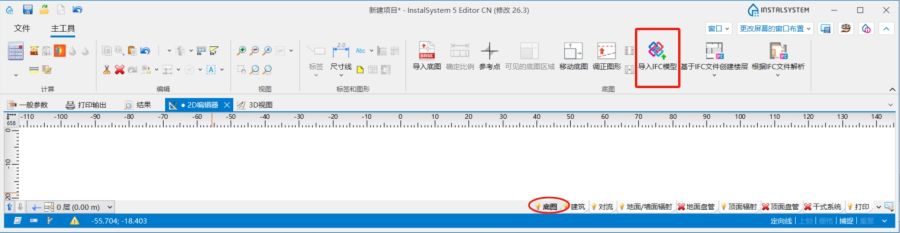

• 导入IFC模型 工具位于2D编辑器 和3D视图 窗口，当进入底图 编辑范围时，在主工具 选项卡，底图 工具栏中。



  2. 底图.



建筑结构

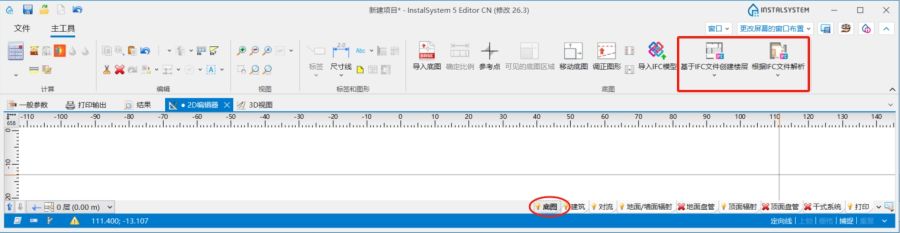

• 与基于IFC文件创建楼层 和基于IFC文件解析 相关的工具和功能，位于2D编辑器 和3D视图 窗口，并进入底图 编辑范围，在主工具 选项卡，底图 工具栏中。



  3. 建筑结构.



建筑结构的计算

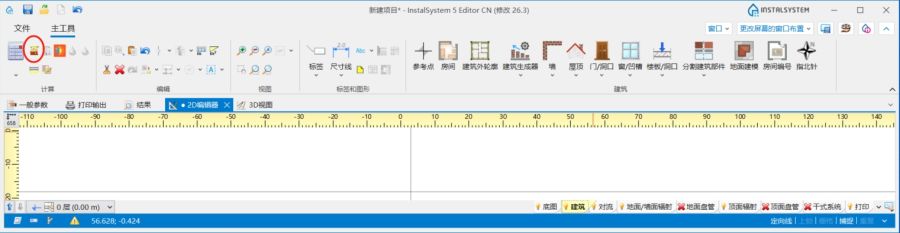

• 建筑结构计算 ，位于主工具 选项卡，计算 工具栏中。



  4. 建筑结构计算



应用举例

根据IFC模型，解析并创建带有附加楼层和内部楼层的完整的建筑结构

导入IFC模型

更多信息，见： BIM - 在InstalSystem 5软件包中导入和管理IFC模型。

创建主楼层

更多信息，见： BIM - 基于导入的IFC模型参数创建楼层。

创建附加楼层和内部楼层

有几种方法创建附加楼层和内部楼层：

• 选择定义了附加楼层标高的楼板 和屋顶 ，然后再选择基于从IFC文件中选定的楼板和屋顶创建附加楼层 功能；

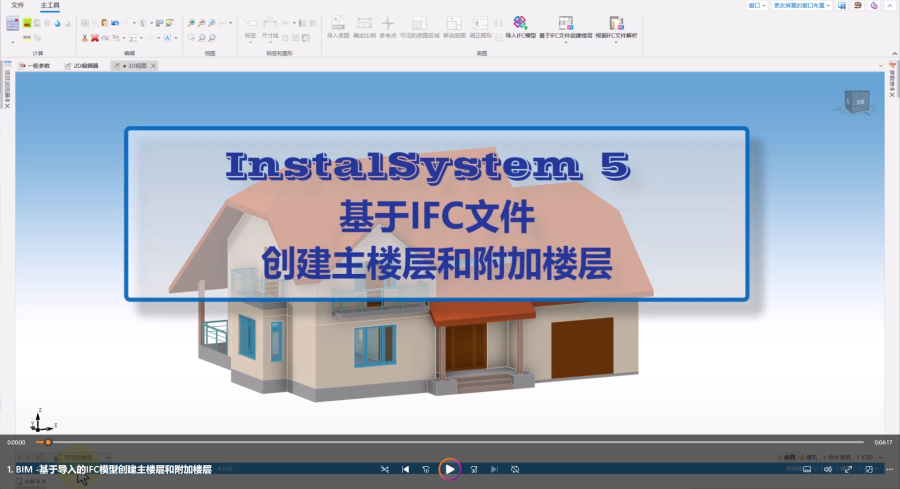

  视频：InstalSystem 5 - BIM - 基于导入的IFC模型创建主楼层和附加楼层


• 如果上述方法不完全适用，则可在楼层管理 窗口，基于在参数表 中提取的Ifc楼板 和Ifc屋顶 参数，人工添加附加楼层和内部楼层；
  更多信息，见： 创建附加楼层和内部楼层。

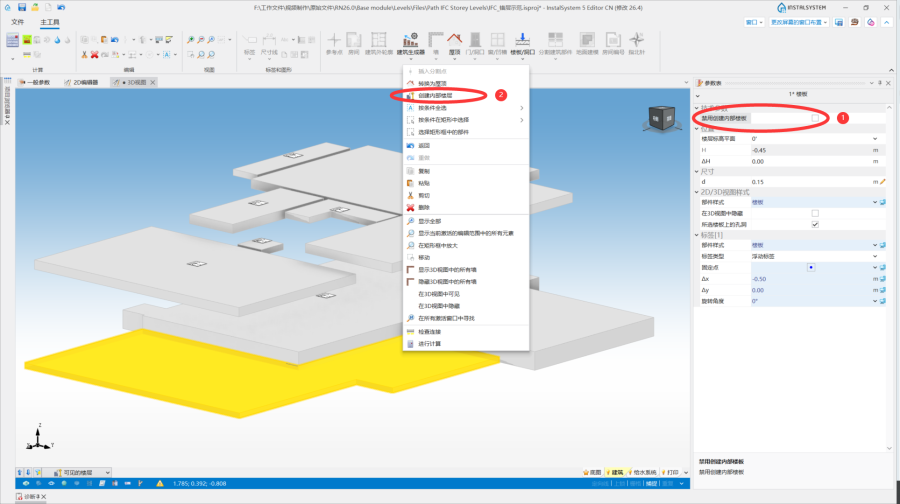

• 在为主楼层解析Ifc楼板 之后，如果与现有楼层标高不匹配，可点击鼠标右键，在菜单中选择创建内部楼层 命令，创建一个基于主楼层标高的内部楼层。



  5. 转为内部楼层




结构部件的解析

对IFC模型中其它结构部件的解析。
更多信息，见： 将IFC图元解释为建筑结构部件。

其它信息

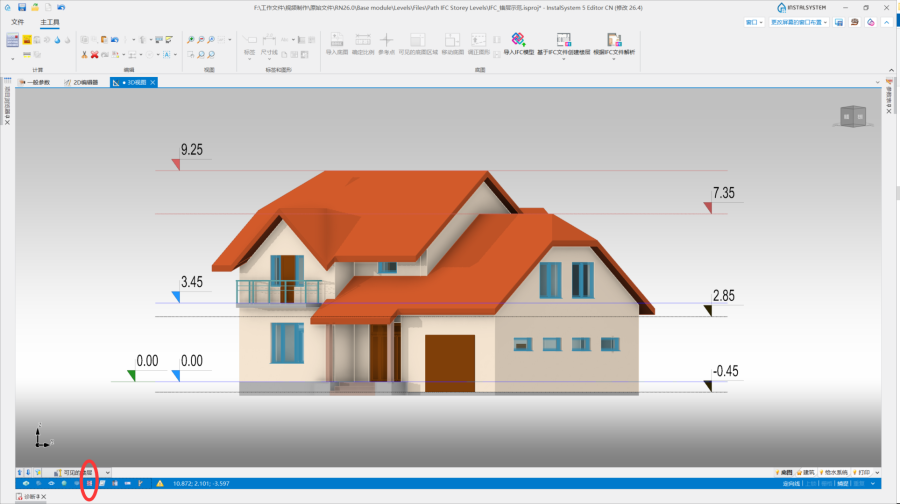

为简化多层标高的处理，可以使用显示楼层标高 功能。标高来自楼层管理 窗口中定义的数据。

6. 显示楼层标高

IFC文件的输出

默认情况下，程序在导出过程中不会将附加楼层和内部楼层分开输出。其楼层标高将与相应的主楼层一起导出到同一个工作表中。
