带回水温度限制器的地面辐射采暖

来自HelpSystem
跳到导航 跳到搜索


产品 InstalSystem 5
文章类型 功能和工具
版本的最新内容 2022-06-07


说明

当使用 InstalSystem 5 设计由高温管网供水的地面辐射采暖时，可以使用如下类型的地面供热/供冷区 部件：

  • 带有回水温度限制器
  • 带有回水温度限制器，来自散热器回水.

上述的地面供热/供冷区 类型不能自动分割，且仅能由一个供热/供冷面 ，即一个回路组成。

程序中的位置

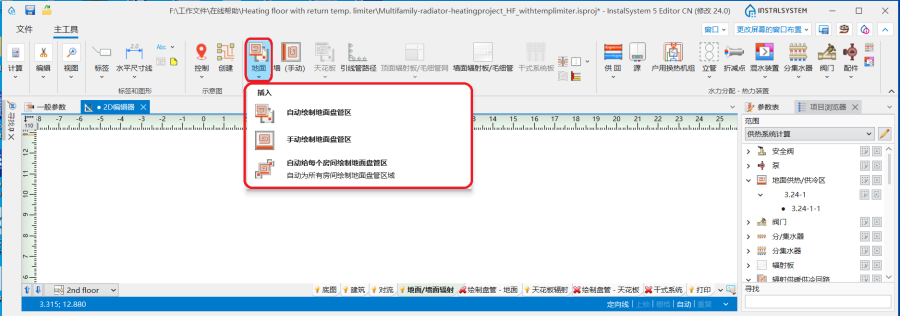

  • 地面 命令位于2D 编辑器 窗口，进入地面/墙面辐射 编辑器中，就可在主工具 选项卡中看到。
    1. 供热/供冷区.

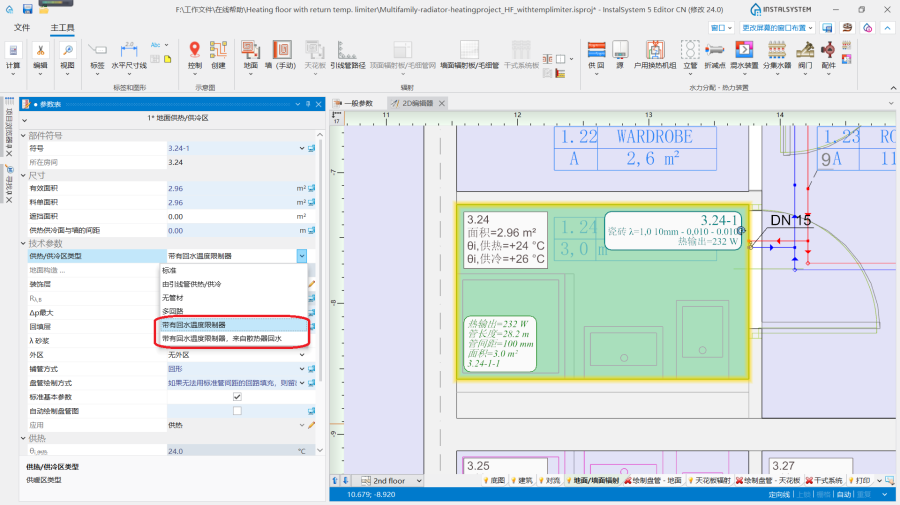

  • 所使用的供热/供冷区 部件的类型可在参数表 窗口，供热/供冷区类型 中选择。
    2. 供热/供冷区: 带有回水温度限制器 和 带有回水温度限制器，来自散热器回水.

应用举例

编辑和设定的设定

插入地面供热/供冷区 部件并选择其类型

运行参数

结构参数

外区

计算

  • 对于地面供热/供冷区 带有回水温度限制器 以及带有回水温度限制器，来自散热器回水 的部件，允许在在交互式辐射系统计算 窗口中更改管间距 的值。
    更多信息，见： 辐射系统的交互式计算。

带有回水温度限制器的地面供热/供冷区

  • 地面供热/供冷区 带有回水温度限制器 部件应使用管路 部件连接至为散热器 和其它对流 装置供热的高温供热系统中。在地面供热/供冷区 的回水管路上安装一个回水温度限制器 类型的阀门。

  • 对于地面供热/供冷区 带有回水温度限制器 ，将忽略在一般参数 窗口，假想的辐射系统连接 选项中所勾选的未绘制图形连接时，创建假想的连接 选项。

供热/供冷区使用回水温度限制器连接散热器回水

  • 地面供热/供冷区 带有回水温度限制器，来自散热器回水 部件应连接至高温的散热器 和其它对流 装置供热的供热管网中， 应以如下方式连接至供热 的源 中：
    • 地面供热/供冷区 的供 水 - 应使用串联连接 类型的管路 连接至散热器 的回水管路上。
      注意! 串联连接 类型的管路 需布置在地面供热/供冷区 的外侧，且从外侧连接至它的边缘。在多数系统中，散热器 直接位于地面供热/供冷区 之上，程序目前尚不能处理最简单的"自房间内侧" 的连接。
    • 地面供热/供冷区 的回 水 - 应使用回 水类型的管路, 直接连接至散热器或其它对流装置的回水管路上。在接至地面供热/供冷区 回水的管路上使用一个回水温度限制器 类型的阀门 。

  • 对于地面供热/供冷区 带有回水温度限制器，来自散热器回水 ，将忽略在一般参数 窗口，假想的辐射系统连接 选项中所勾选的未绘制图形连接时，创建假想的连接 选项。
