如何提高辐射供热系统的热工和水力性能

产品	InstalSystem 5
文章类型	提示和技巧
版本的最新内容	IS 5.0 Beta 3.B1

问题说明

通过调整辐射供暖系统的结构和运行参数来改善热工和水力性能。
更多信息，见： 地面和墙面辐射供热系统的设计

解决方案

在设计辐射系统和确定辐射面的结构时应考虑的参数

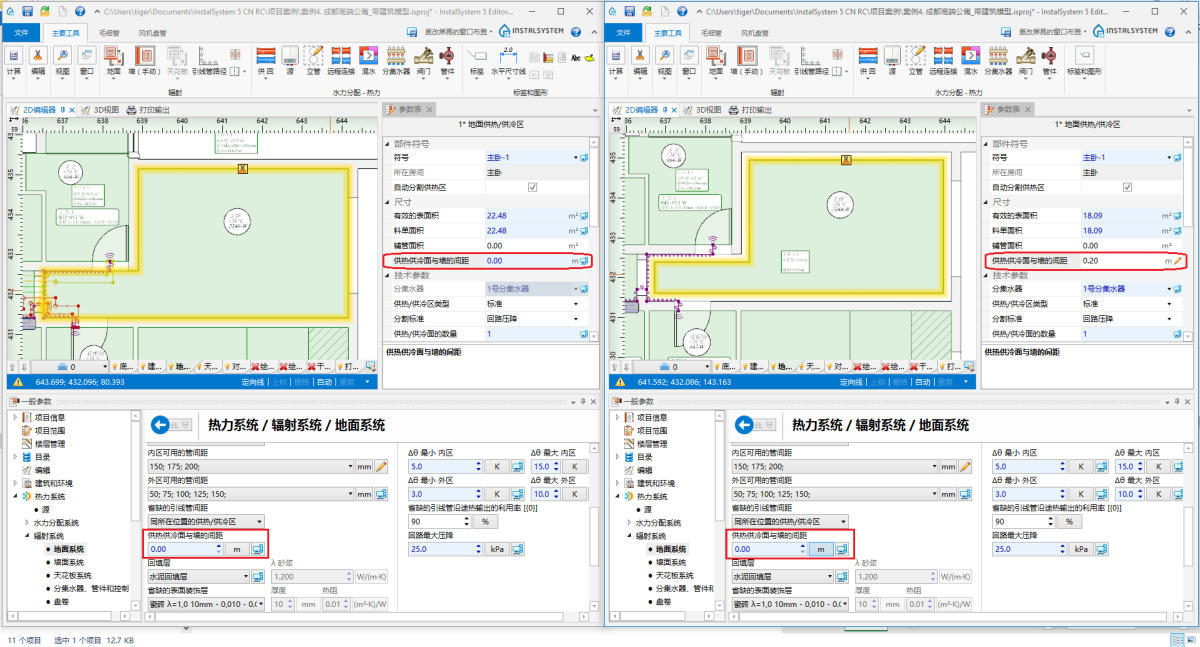

• 辐射末端的布置和尺寸 - 地面供热/供冷区 的面积越大，供水温度可越低。



  1. 地面供热/供冷区 的尺寸


  更多信息，见： 供热/供冷区
• 当使用热泵作为热源时，其可提供的最高供水温度

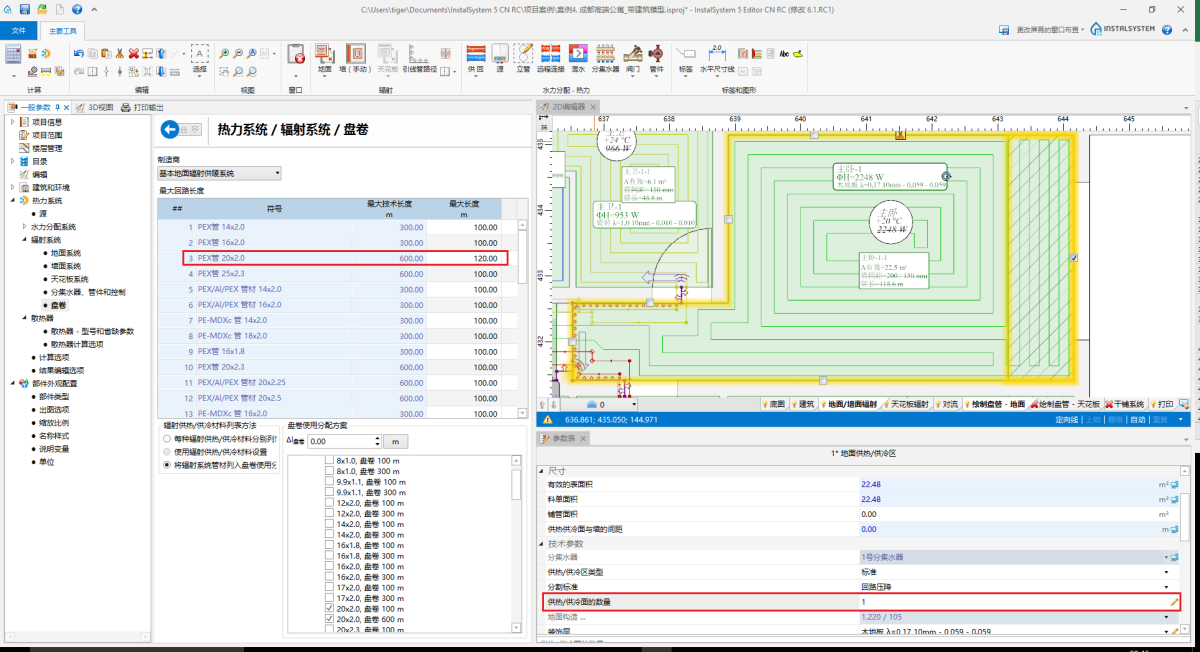

• 最大回路长度 - 将影响水流阻力和分集水器的规格，从而影响后期的运行费用和前期的初投资。



  2. 最大长度

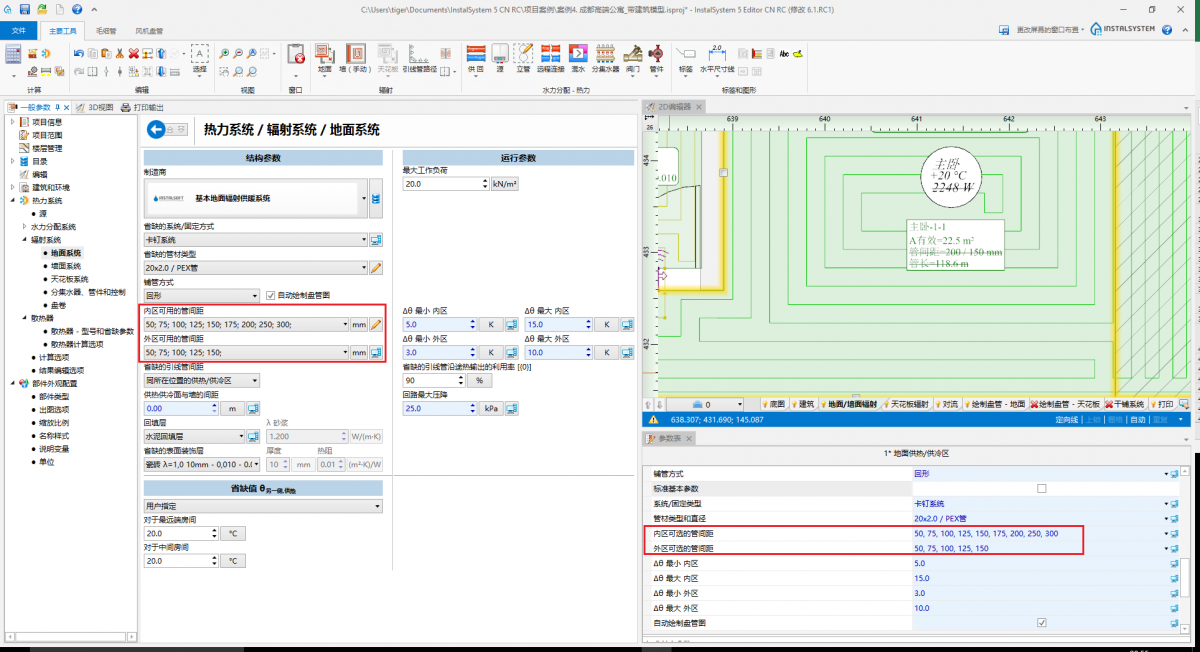

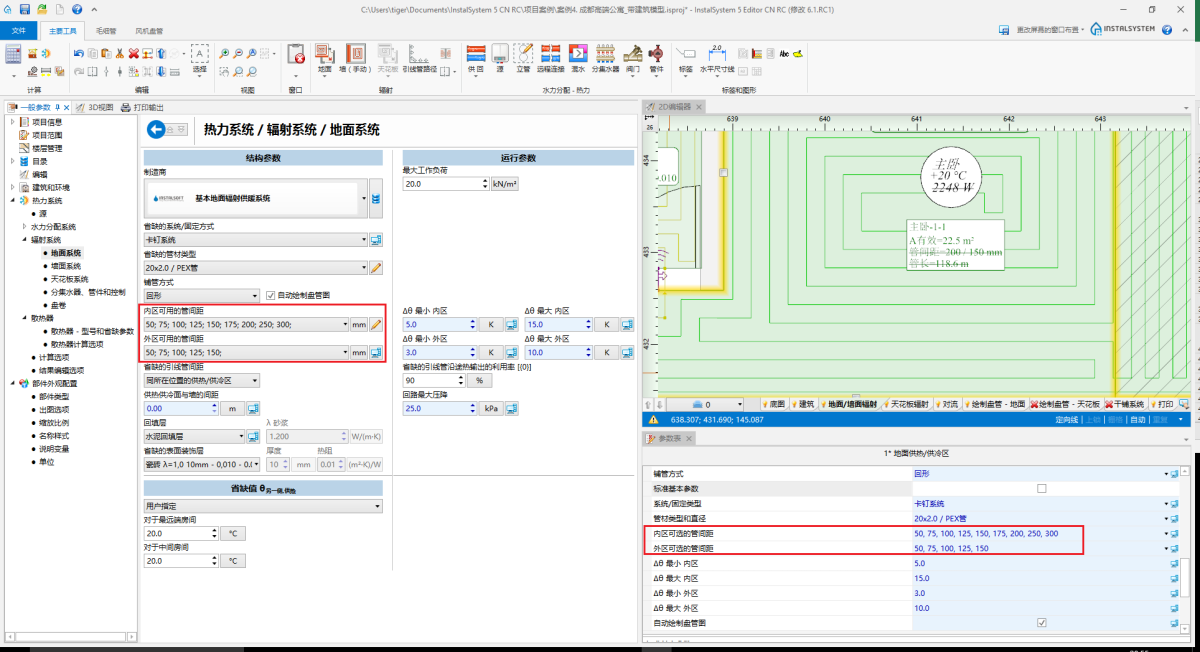

• 允许的管间距 - -将影响辐射供热表面的平均温度。



  3. 管间距

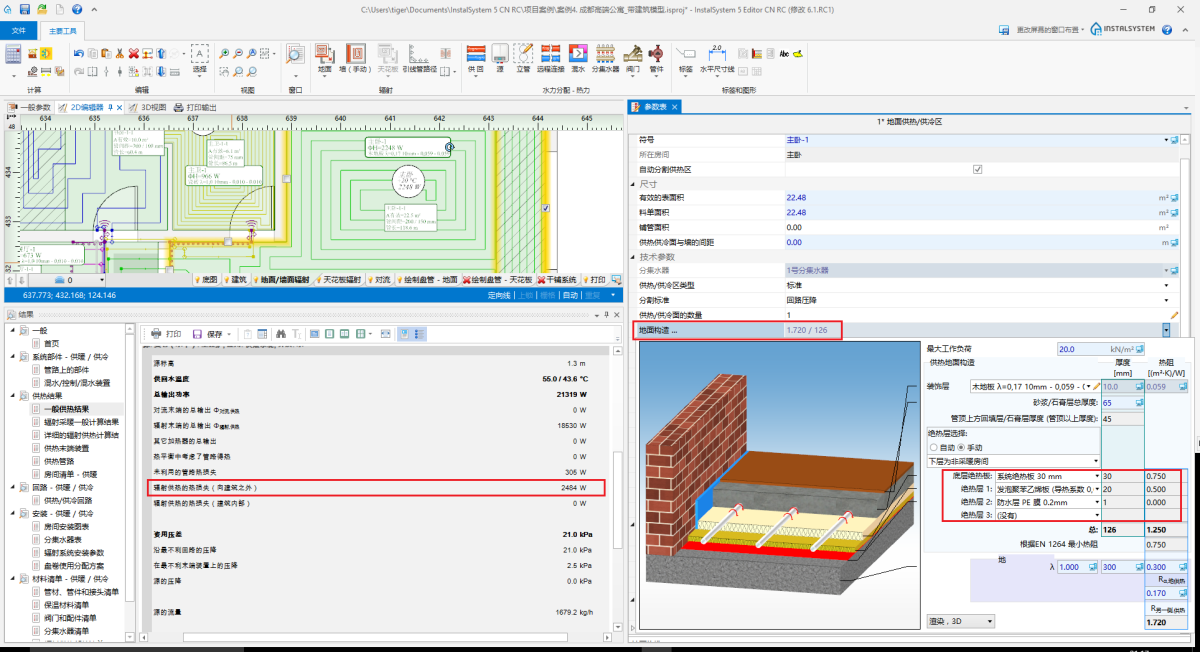

• 辐射供热面下的绝热层厚度 - 将影响辐射供热的热损失（向建筑之外） 。



  4. 绝热层

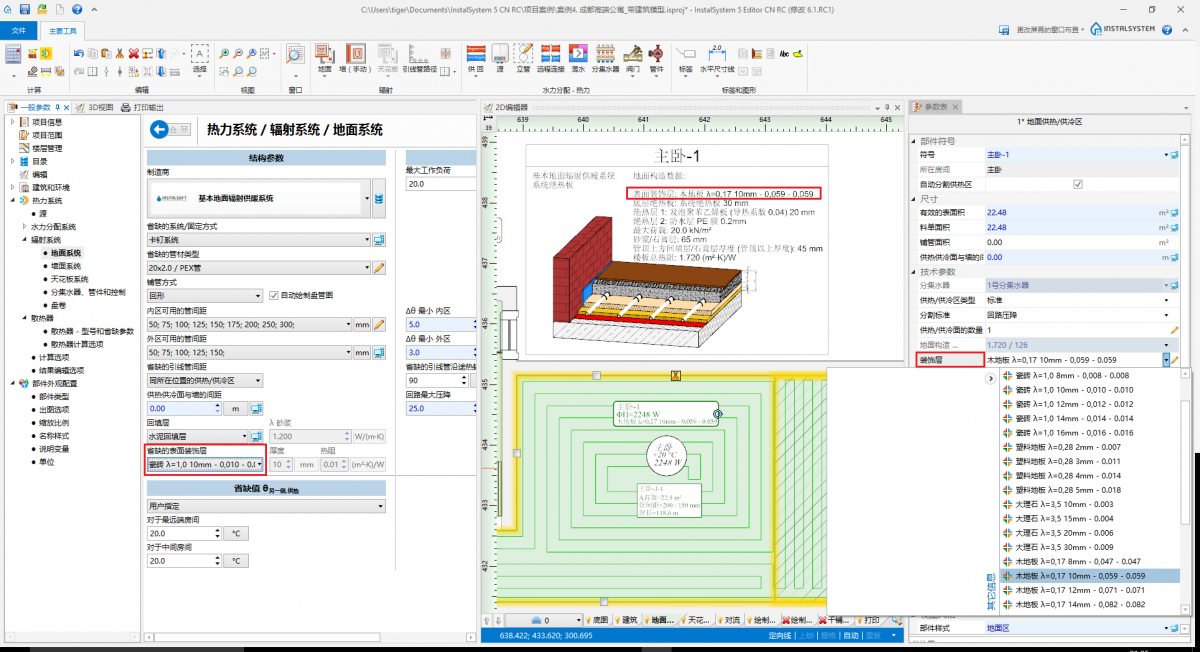

• 房间装饰层 的选择 - 将影响辐射面供热的效率和辐射面温度分布的均匀性。



  5. 装饰层

  更多信息，见： 修改铺装构造参数


在一套完整的系统中可设置/调整的参数

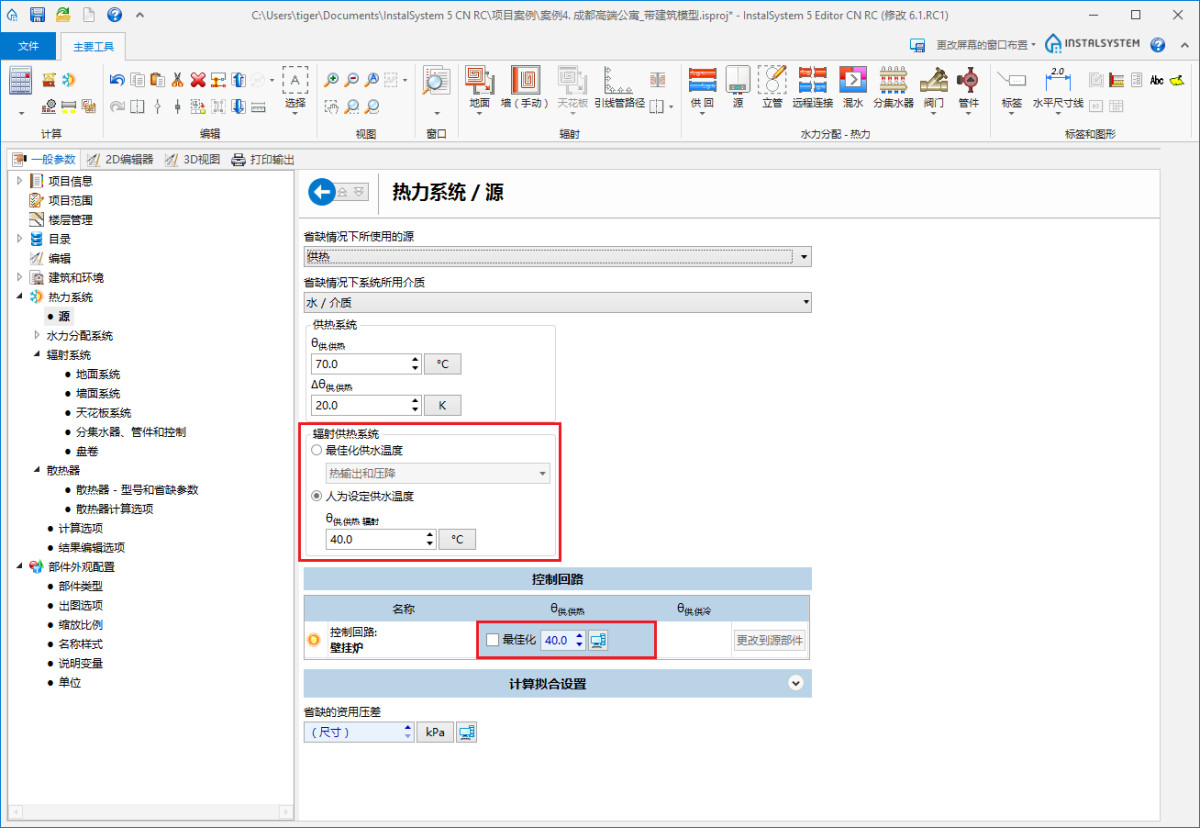

• 供水温度，如果系统的供水温度是可调的（如带有混水装置或混合泵站的燃气锅炉）



  6. 供水温度

  更多信息，见： 修改系统参数以使所计算的输出达到所要求的值

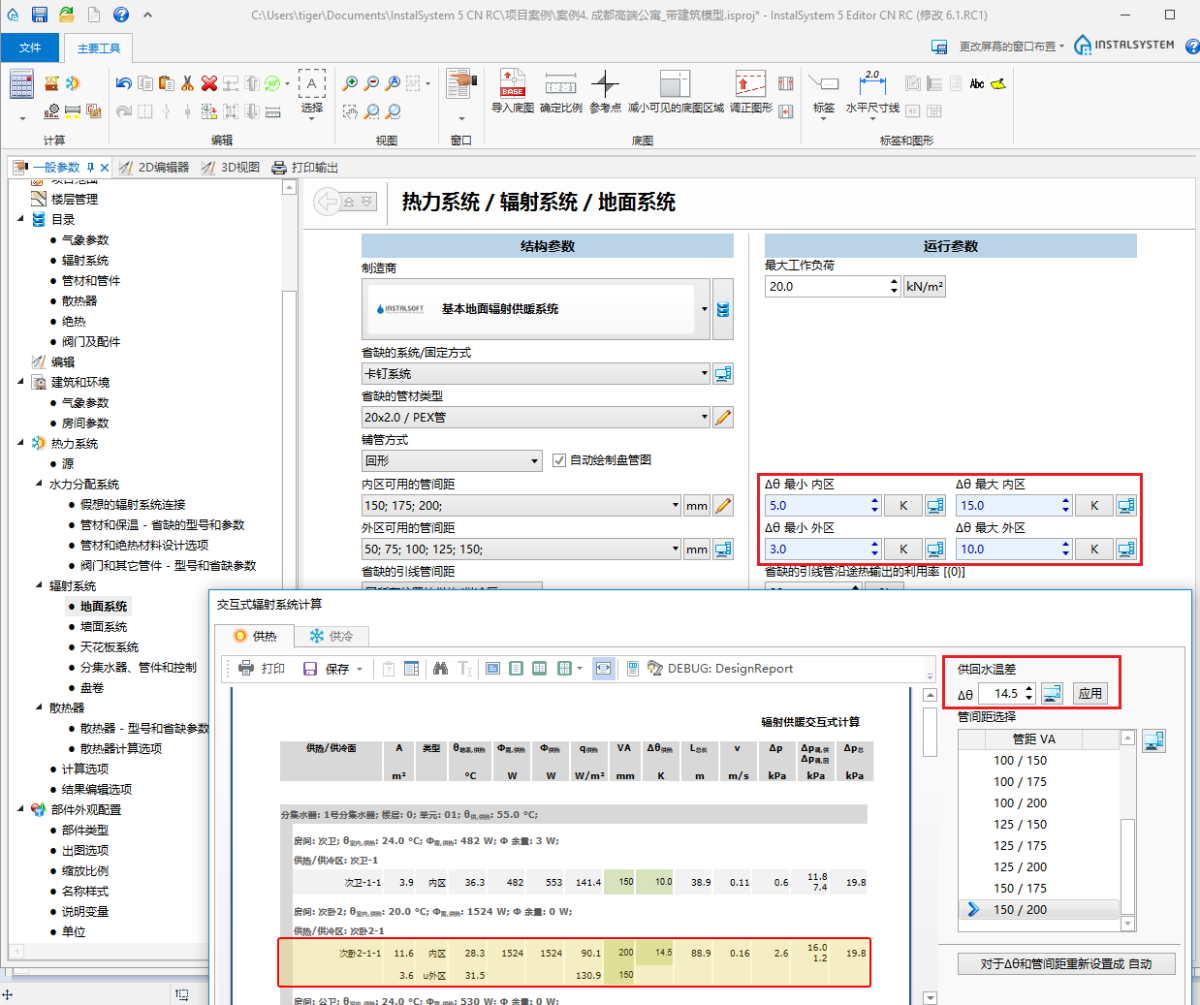

• 地面辐射供热回路中的的最大流量 - 其调节可通过如下参数的调节来实现：Δθ 最小 内区, Δθ 最大 内区, Δθ 最小 外区 和 Δθ 最大 外区 或指定供回水温差 。



  7. 对地面辐射供热回路最大流量影响的参数

  更多信息，见： 修改运行参数
