线性热桥和点热桥

来自HelpSystem
跳到导航 跳到搜索
产品 InstalSystem 5
文章类型 功能和工具
版本的最新内容 2025-04-22


说明

本文介绍了建筑热负荷计算中线性热桥和点热桥的计算方法。

在程序中的位置

热桥计算方法 的选择可以在一般参数 窗口的计算标准和选项 中找到。

1. 热桥计算方法.


应用举例

场景 I - 线性热桥简化的计算法

  1. 编辑默认参数：

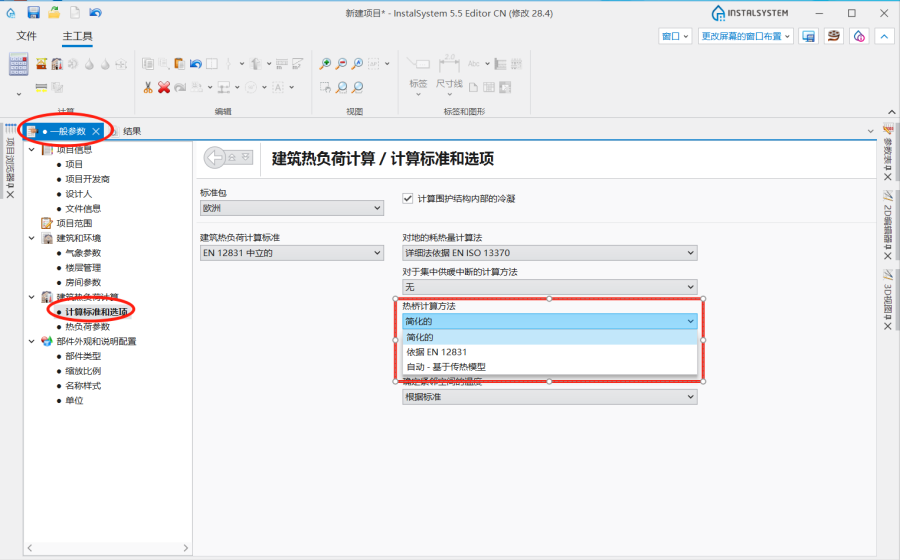

    • 在一般参数 窗口，建筑热负荷计算, 计算标准和选项 中，对于热桥计算方法，选择简化的。 注： 此方法适用于EN标准；
    • (可选) 为热桥修正的方式 设置自动模式 。这将把建筑结构/建筑（房间视图）表格上所有的ΔUtb (热桥修正) 设置为自动模式，并使用如下默认值：
      • ΔUtb = 0.05 W/(m2·K) - 对于外部围护结构 (外墙, 外窗, 外门, 户外地板, 屋顶) 以及对于与大地接触的围护结构 (地下部分墙体, 接地地板);
      • ΔUtb = 0.00 W/(m2·K) - 对于内部围护结构 (内墙, 内部地板, 内门, 内窗).
        2. 处于自动模式 状态的ΔUtb

    • (可选项) 针对DIN标准，引入了ΔU
  2. 编辑房间参数：

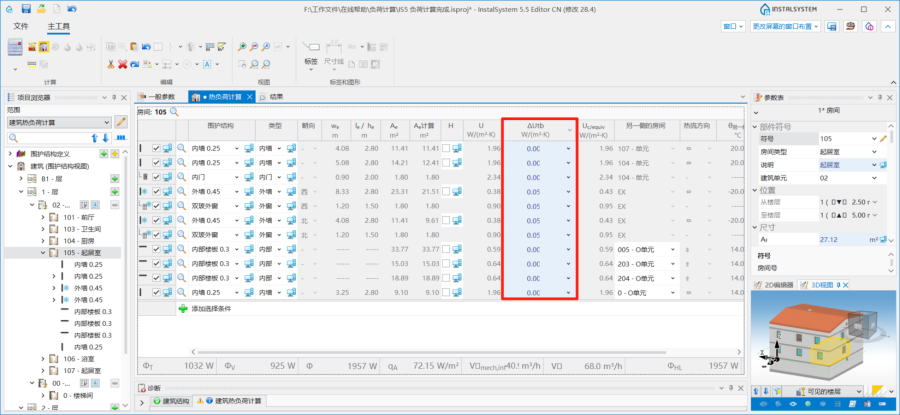

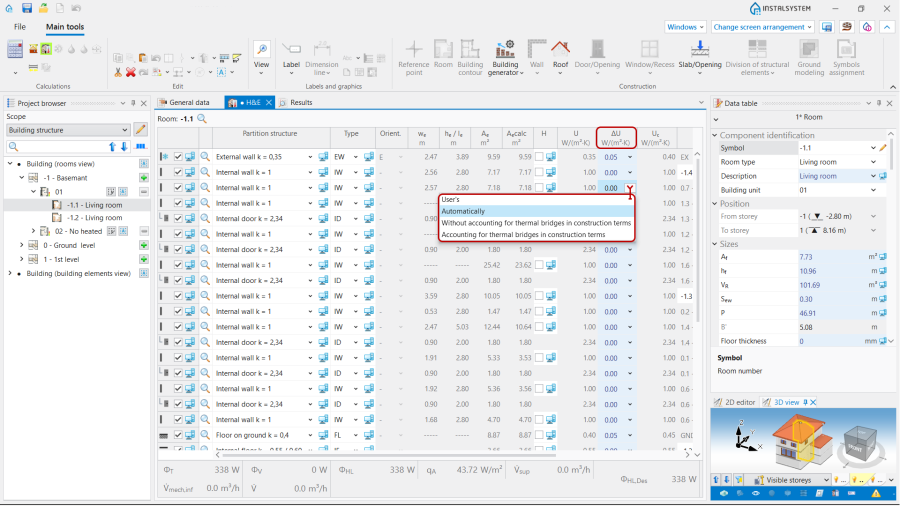

    • 在建筑结构 / 建筑（房间视图）表格中，选择确定ΔUtb (热桥修正) 的方法：
      3. 热桥修正.

      • 用户的 - 允许自己设置补偿值；
      • 自动 - 根据自动 模式初始化该默认值；
      • 在结构方面中没有考虑热桥 - ΔUtb = 0.05 W/(m2·K);
      • 在结构方面考虑热桥 - ΔUtb = 0.1 W/(m2·K).

场景 II - 依据 EN 12831 方法核算线性热桥

  1. 编辑默认参数：
    • 在一般参数 窗口，建筑热负荷计算，计算标准和选项 中，对于热桥计算方法 ，选择依据 EN 12831 。注： 本方法仅用于EN标准。
  2. 编辑房间参数：

场景 III - 自动 - 基于传热模型 方法核算线性热桥

  1. 编辑默认参数:
    • 在一般参数 窗口，建筑热负荷计算, 计算标准和选项 中，对于热桥计算方法 ，选择 自动 - 基于传热模型 。 注： 本方法仅适用于EN标准：
  2. 定义线性热桥的默认类型：
    • 在进行了计算 后，在2D编辑器 和3D视图 中，就会出现展示热桥的热负荷计算(TB) (传热计算中的热桥) 窗口。 打开项目浏览器, 建筑热负荷计算, 热桥的定义 ，可为每种类型的线性热桥，从所提供的可视化的变量中选择其中一个，并在其参数表 中，勾选对此类型使用默认参数 的复选框，将其设为默认参数。注： 每种热桥类型都要定义一个默认参数。

      一旦线性热桥被定义，就可在2D或3D视图以及参数表 中查看其说明：
      • 名称,
      • 热桥类别,
      • 热桥定义 (来自可视化的变量),
      • Ψ, W/(m·K) (线性热桥的传热系数).


      • (可选) 复制现有的热桥定义并修改其参数，将它指定为默认值；
      • (可选) 创建一个新的热桥定义，手动完成其参数，从列表中选择一个热桥类别并将其指定为默认值；
      • (可选) 删除选定的用户热桥定义。
  3. 进行计算, 从而自动检测线性热桥并将其纳入建筑热负荷计算;
  4. 查看自动识别的线形热桥，如有必要，可手动编辑它们。

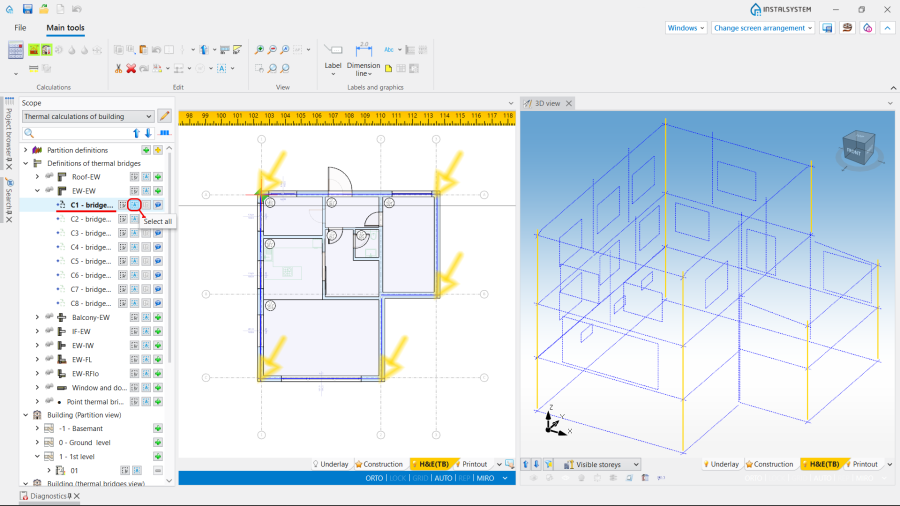

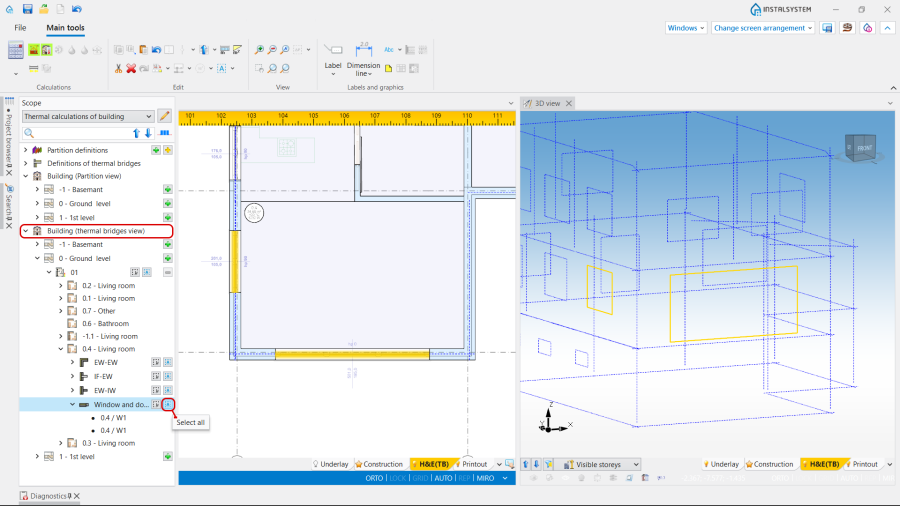

    • 打开项目浏览器, 建筑热负荷计算, 热桥视图. 该树显示了相关分支中按类型分组的房间内的线性热桥。可以使用选择所有 功能或通过框选当前楼层中指定类型的部件 来选择房间内给定类型的所有热桥。也可以使用CTRL/SHIFT进行多选；
    • 所选热桥将展示在2D编辑器 和3D视图 中的 热负荷计算(TB) 视图窗口中。
      4. 热桥视图.

    • 在2D编辑器 或3D视图 中的热负荷计算(TB) 选项内，直接点击线性热桥的图形来选择它们；
    • 可以使用热桥的定义 中的选择按钮定义特定类型的线性热桥；
      5. 选择某一定义类型的线性热桥。

    • 手动编辑自动分配的热桥：
      • 对于所选热桥，可用的操作如下：
        • 手动更改热桥定义，
        • 手动更改线性热桥的I ( 热桥的长度)。
        • 不勾选计算时考虑 复选框；
        • 更改部件样式 并添加说明。

场景 IV - 点热桥的计算方法

  1. 编辑默认 参数：
    • 在一般参数 窗口,建筑热负荷计算 ,计算标准和选项 中，对于热桥计算方法 ，选择自动 - 基于传热模型 。 注： 这种方法仅适用于EN标准。
  2. 点热桥的定义：
    • 在进行了计算 后，在2D编辑器 和3D视图 中，就会出现展示热桥的热负荷计算(TB) (传热计算中的热桥) 窗口。 打开 项目浏览器, 建筑热负荷计算, 热桥的定义, 找到点热桥 ，从所提供的列表中选择点热桥类型：
    • 在参数表 中，可看到所选类型的参数:
      • 名称,
      • 说明,
      • 点传热值 (点传热值),
      • 包含点热桥的围护结构定义 - 当展开下拉菜单时，就可看到可定义的围护结构，可选择一个或多个围护结构为其进行定义，
      • 确定点热桥数量的方法 带有两个可选择的变量：围护结构每平方米 和每个围护结构,
      • 点热桥的数量 。注： 也可在计算 之后对该值进行更正。

    • (可选) 复制现有的热桥定义 ，按上述修改其参数(如：将同样的热桥包含在不同的外墙 定义中）；
    • (可选) 创建一新的热桥定义，手动填入上述参数;
    • (可选) 删除所选用户定义的热桥。
  3. 进行计算, 从而自动检测点热桥并将其纳入建筑热负荷计算 中；
  4. 检查自动识别的点热桥，如有必要，按下述方法进行手动编辑：

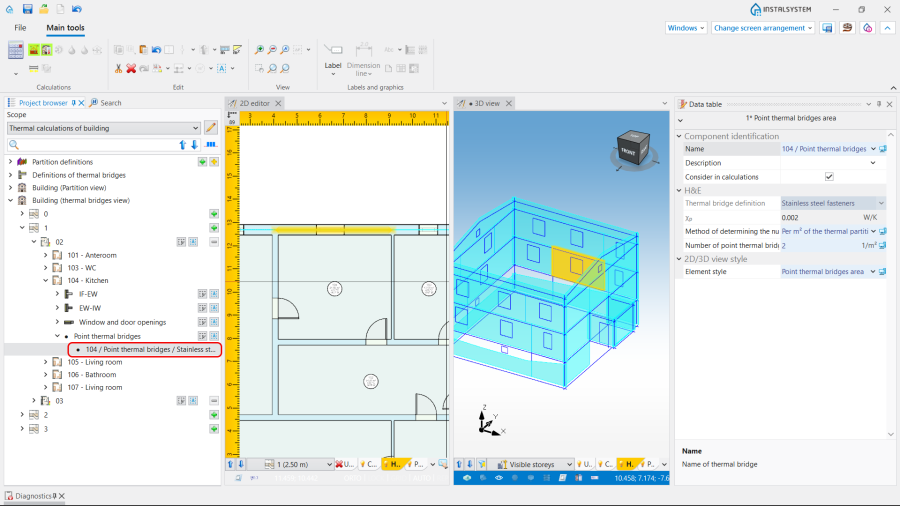

    • 打开项目浏览器, 建筑热负荷计算, 热桥视图 。将目录树展开到房间 层级后，在线性热桥类型的分支下方，就可看到可展开的点热桥 分支；
    • 所选热桥就可在2D编辑器 窗口和3D视图 中的热负荷计算(TB) 视图窗口中显示出来。
      6. 点热桥.

    • 手动编辑点热桥面积参数：
      • 对所选热桥的操作如下：
        • 更改确定点热桥数量的方法, 状态 自动 / 手动 (Auto-calculation-ikon.png / Manual icon.png):
          • 自动 允许根据热桥的定义确定点热桥的数量 。
          • 手动 后，可修改默认的方法和单独定义要考虑的点热桥的数量(通过围护结构每平方米 或每个围护结构) 。
        • 取消勾选计算时考虑 复选框，
        • 更改部件样式 并添加说明 。
