环路给水系统的设计
跳到导航
跳到搜索
| 产品 | InstalSystem 5 |
| 文章类型 | 设计应用 |
| 版本的最新内容 | GOLD Rev. 15.3 |
课程内容
本课程以一个独栋带地下室的二层别墅为例，介绍了如何开展环路给水系统的设计。
模块和软件的配置
- InstalSystem 5 需带有如下模块:
- 给水系统
- 给水系统计算功能扩展
- 建议：选择带有U形活水三通的末端连接件的给水系统管道目录，保证管道系统内没有死水段。
| 项目文件
|
环路给水设计_初始, isproj 环路给水设计_完成, isproj |
| 设计时使用 | InstalSystem 5 Rev. 17.0 |
| 所需模块 | 基本模块 给水系统 给水系统计算功能扩展 |
| 项目范围 | 给水系统 |
| 所用的产品目录 |
钢管，中级，DIN 2440 |
| 建筑类型 | 住宅楼 带有地下室 三层 |
| 建筑结构 | 底图 - 所有平面图, dwg |
| 图纸范围 | 平面图 |
| 设计者 | 100px www.instalsoft.com |
| 法律免责声明 | 可以复制整个或部分文件 |
| 计算结果 | 环路给水设计案例计算书, pdf 环路给水设计案例材料清单, pdf |
| 设计图纸 | 所有楼层, dwg 地下室, pdf 一层, pdf 阁楼, pdf |
初始状态
初始状态的文件位于项目表中，其中包含建筑模型和卫浴设备的布置，需要在各楼层上完成环路安装的设计。
更多信息，见： 给水系统的设计
设计步骤
打开软件并打开项目文件
- 打开程序
- 载入项目文件 - 环路给水设计案例_初始文件, isproj.
系统编辑
- 选择楼层一层。

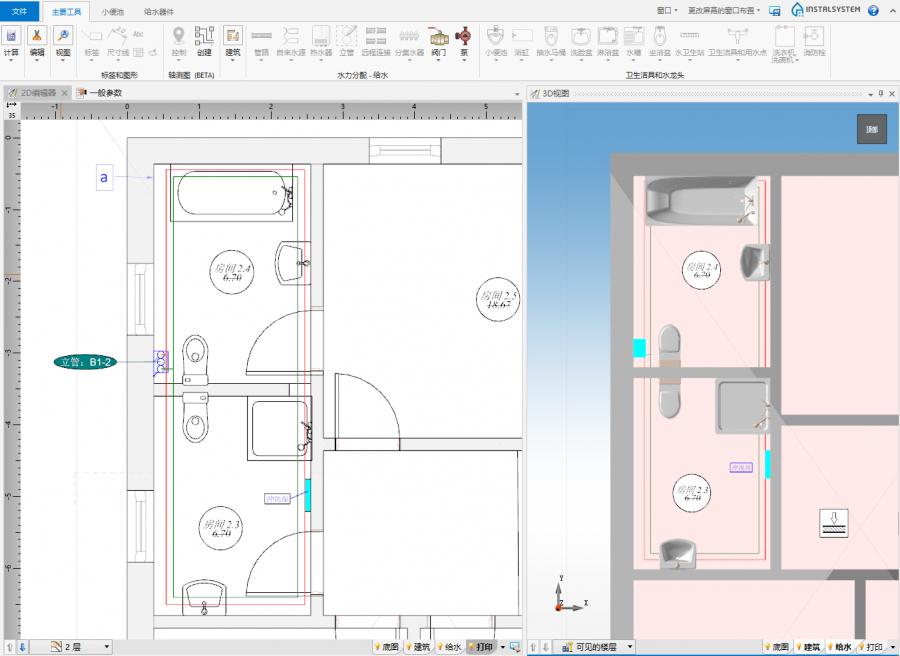

- 绘制热水和冷水给水管道，以便在房间内创建环路连接。
- 用鼠标选择带有末端装置的区域，然后选择自动用活水三通连接件连接末端用水点 。

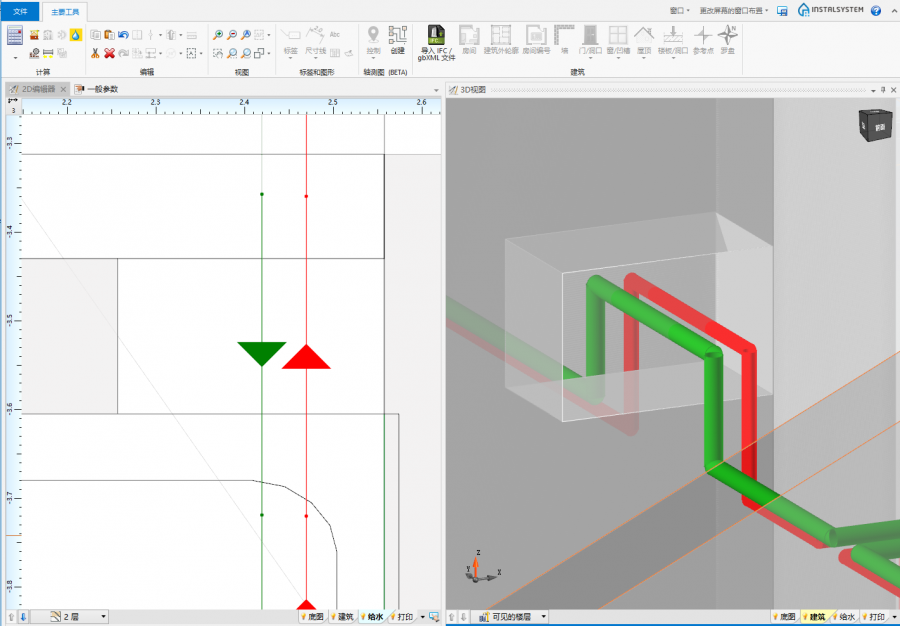

- 如果有障碍物如房梁或房门需要避开，则可修改管道的坐标。要执行此操作，可在要躲避的障碍物的两侧给管道插入分割点，然后在管道的参数表中修改管路距离地面的高度。
给定的高度是否正确，可在3D视图 窗口中进行检查。

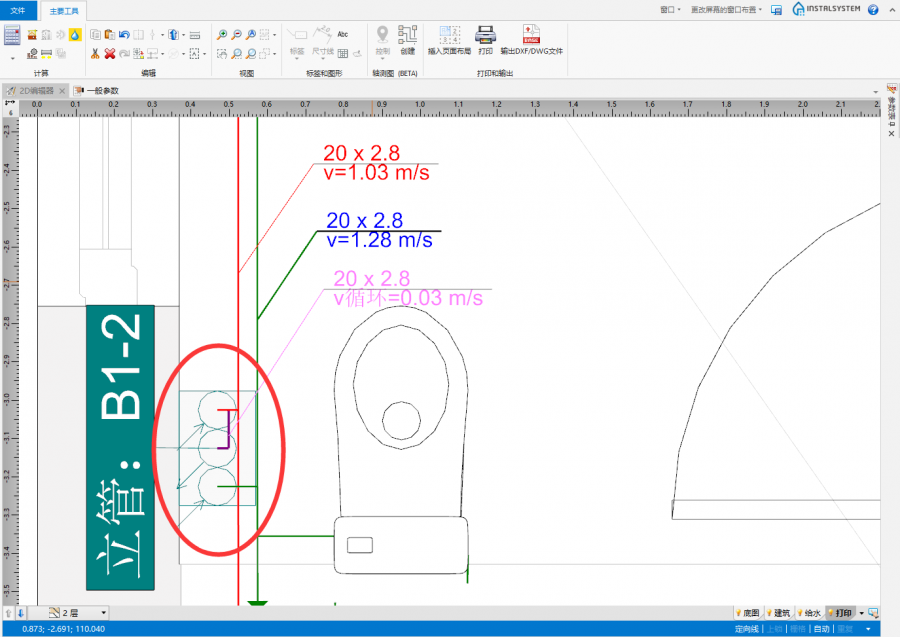

- 检查楼层上的循环管路是否已正确闭合。
系统安装的正确性检查
- 利用检查连接 功能(快捷键：Shift + F2)检查系统连接的正确性。
- 利用3D视图 检查系统安装是否正确并查看是否有碰撞点。
更多信息，见： 系统安装正确性检查
计算和诊断
- 点击位于工具条计算 选项卡中的给水系统计算命令图标
进行给水系统计算 的计算。 - 检查计算结果。
更多信息，见： 计算和诊断
