如何绘制带天井的建筑

产品	InstalSystem 5
文章类型	提示和技巧
版本的最新内容	2022-06-24

问题说明

在InstalSystem 5 中，有几种设计带有天井建筑的方法，可根据情况，选择最佳的方法创建此类的建筑结构。本文将进一步详细介绍创建带有天井的建筑的步骤。

解决方案

使用房间和建筑外轮廓部件

在建筑结构的准备 - 房间布置图一文中提供了有关使用房间 手动 和建筑外轮廓 创建建筑结构的相关信息。

方法 1：使用封闭的C-形房间 部件

1. 在建筑内部天井周围插入一个封闭的C-形房间 ，使房间边缘不重叠。

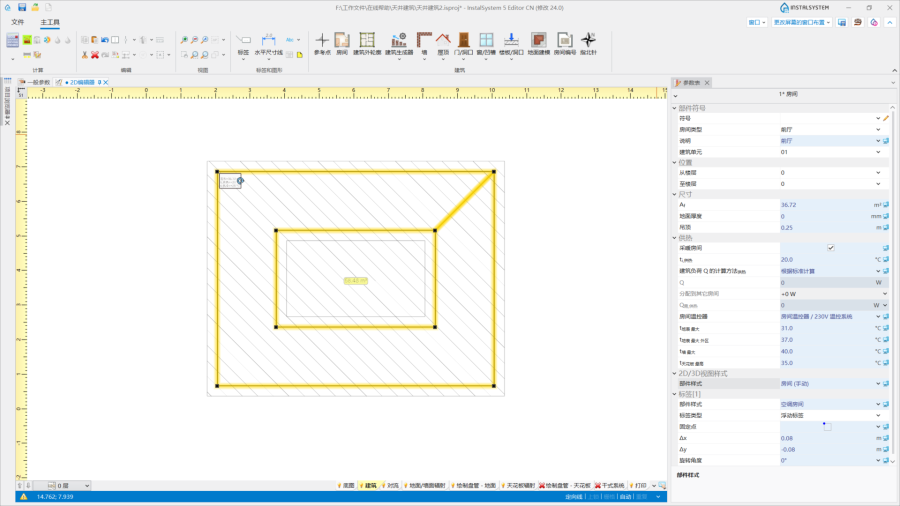

   1. 封闭的C-形房间


2. 在设计的图形中再添加一建筑外轮廓 部件
3. 为了验证房间 的边缘是否重叠，启动建筑结构计算
4. 插入房间 手动 部件以覆盖建筑中天井的区域
5. 运行自动生成墙、楼板和屋顶
6. 在手动C-形房间之后，删除剩余的墙 部件
7. 在天井区域上方，在屋顶上进行屋顶开洞 ，并使用任意两个边缘将其与屋顶的外边缘连接起来
8. （可选）在覆盖天井的区域上切出 楼板开洞
9. 再次运行建筑结构计算

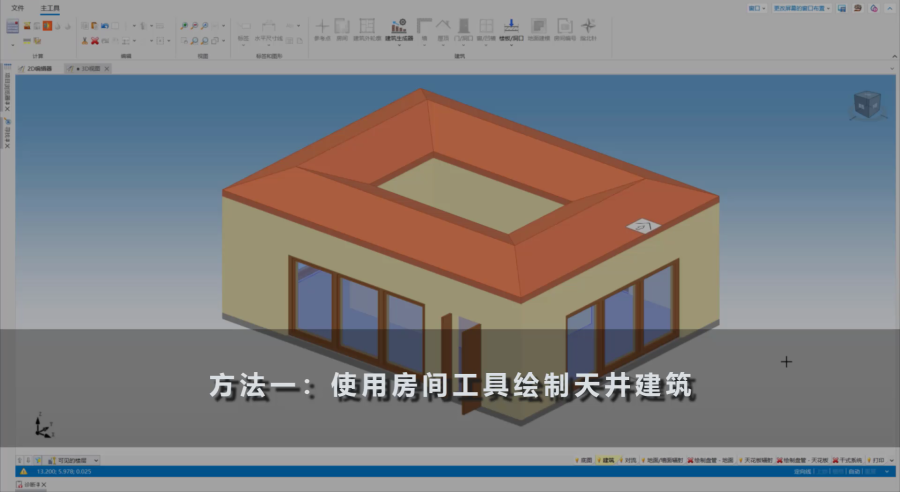

   视频：使用房间工具绘制天井



方法2：使用手动放置的墙绘制天井轮廓

1. 插入房间.
2. 将建筑外轮廓 部件添加到设计中
3. 运行自动生成墙、楼板和屋顶.
4. 运行建筑结构计算.
5. 使用墙 ，将天井绘制到现有房间 中，然后再次启动建筑结构计算
6. 在天井区域上方，进行屋顶开洞 ，并使用任意两个屋顶边缘将其与屋顶 的外边缘连接起来。
7. （可选）在覆盖天井区域的楼板中完成楼板开洞
8. 再次运行建筑结构计算

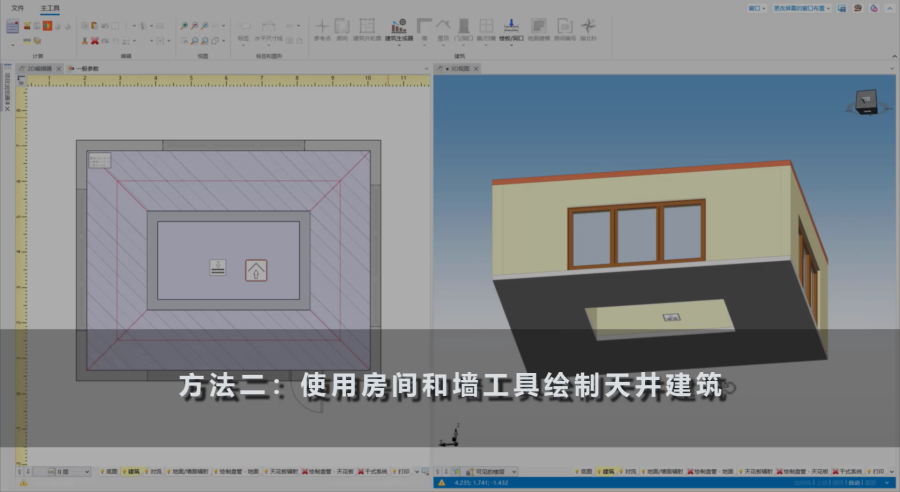

   视频：用房间和墙工具绘制天井



使用手动绘制的墙体

有关使用墙 ，屋顶 和楼板 部件创建建筑结构的信息，请参阅文章：建筑结构的准备 - 完整的建筑结构

1. 使用墙 部件描绘出房间和天井的形状。
2. 将屋顶 和楼板 部件添加到设计中
3. 启动建筑结构计算
4. 在天井区域上方，在屋顶上切出屋顶开洞 ，并使用任意两个边缘将其与屋顶 的外边缘连接起来。
5. （可选）在覆盖天井区域的楼板中进行楼板开洞
6. 再次运行建筑结构计算 。

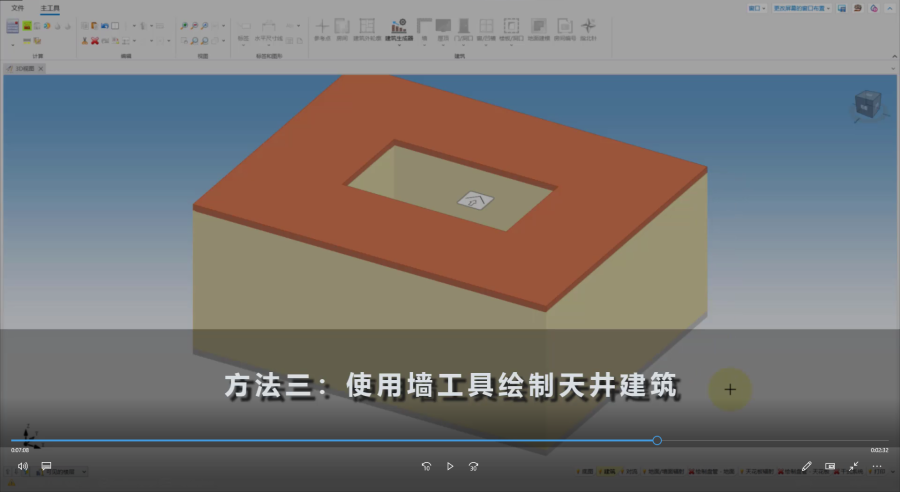

   视频：使用墙工具绘制天井



• 注意！ 也可以在天井上方留出一个空白，并以两个完美对接的斜屋顶的形式绘制屋顶 。

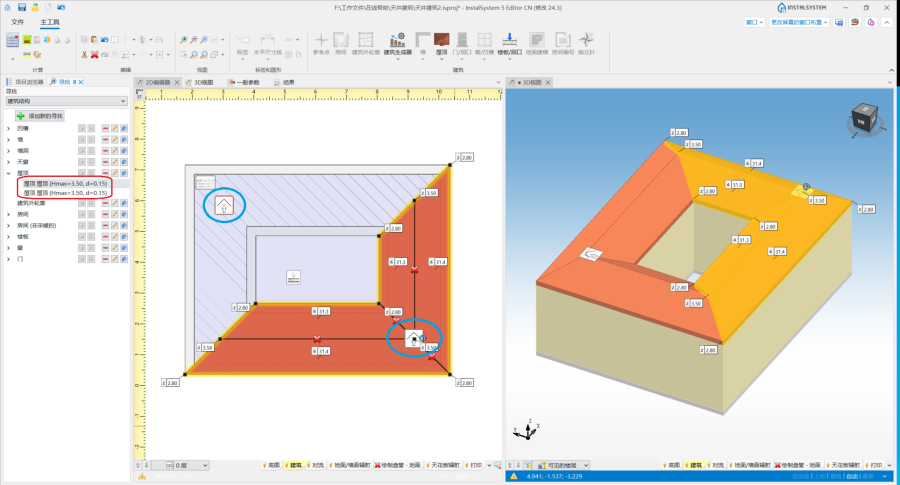

  2. 带天井建筑的斜屋顶
