(墙面和顶面)辐射板供暖供冷系统的设计

来自HelpSystem
跳转至: 导航搜索
产品 InstalSystem 5
文章类型 软件应用
版本的最新内容 IS 5.0 Beta 2.0.B1


课程内容

本文介绍了利用预制顶面和墙板辐射板开展供暖供冷设计的方法。

模块和程序的配置

  • InstalSystem 5 软件包需带有如下模块:
    • 带有顶面/墙面辐射板的辐射供暖和供冷系统

初始状态

一套带有建筑结构(楼层、房间)和楼层平面图的设计,为房间定义供热和供冷所需的设计热负荷值。

操作步骤

导入目录并设置省缺的设计参数

一般参数 窗口

在INSTALSYSTEM中的项目案例
项目文件

如何计算下载的文件?

初始状态, isproj
在一公共建筑内的辐射板系统的设计计算, isproj
设计时使用 InstalSystem 5 Rev. Beta 33
所需模块 InstalSystem 基本模块
辐射供热系统 5
辐射供冷系统 5
辐射板系统 5
项目范围 辐射供暖和供冷
所用的产品目录

基本地面辐射系统
普通顶面和墙面辐射板
铜管及钢管接头和管件
铜管和管件 EN 1057
标准混水、循环泵和旁通装置
标准绝热材料
通用阀门目录 - 典型安装

建筑类型 商业建筑
带地下室
二层楼
建筑结构 首层底图, dwg
二层底图, dwg
图纸范围 平面图
设计者 Logo-instalsoft-new.png
www.instalsoft.com
法律免责声明 允许复制项目的整个或部分文件
计算结果 全部打印输出, doxc
全部打印输出, pdf
供热供冷计算结果, docx
材料清单, doxc
安装参数, doxc
设计图纸 地下室, dwg
首层, dwg
地下室, pdf
首层, pdf


  1. 项目范围 标签 - 定义设计范围: 供热系统计算/供冷系统计算
  2. 目录 – 导入本项目要使用的产品目录。
  3. 热力系统/ 标签 – 核实参数: 省缺情况下所使用的源 和供水温度 (θ供,供热/ θ供,供冷 辐射)。
  4. 热力系统/水力分配系统/假想的辐射系统连接 标签 - 选择 允许系统无分集水器
  5. 热力系统/水力分配系统/管材和保温 - 省缺的型号和参数 标签 – 设置省缺的管材和绝热套管类型,检查其它参数。
  6. 楼层管理 标签 – 核实并设置基本参数:
    • 楼层高度
    • 顶面辐射板水力分配管路至天花板省缺的距离 - (ΔH辐射板. 管路)
    • 顶面辐射板串联管路至天花板省缺的距离 (ΔH辐射板.串联.管路)
    • 顶面辐射板吊顶结构与天花板之间缺省的距离 (吊顶)

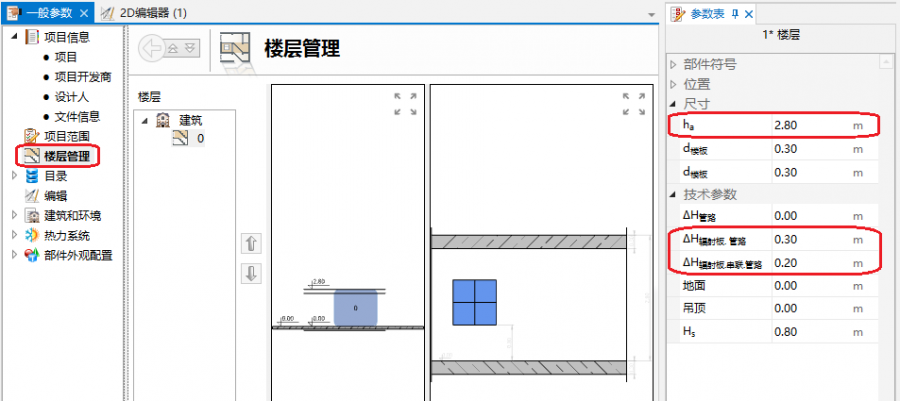

      1.楼层管理设置

  7. 辐射系统/辐射板 标签 – 指定省缺的顶面/墙面辐射板的型号和尺寸。
    • 如果辐射板串联,温差的限制将适用于单个辐射板的温降,但它是平均值(在供热模式下,第一个辐射板温差最大,最后一个辐射板温差最小,但这些温差的平均值将落在设置范围内)。

      更多信息,见:一般参数

编辑 - 顶面和墙面辐射板系统

顶面辐射板的插入和图形编辑

  1. 选择编辑范围 天花板辐射
  2. 使用辐射 工具栏组中的 顶面辐射板 标签插入辐射板。

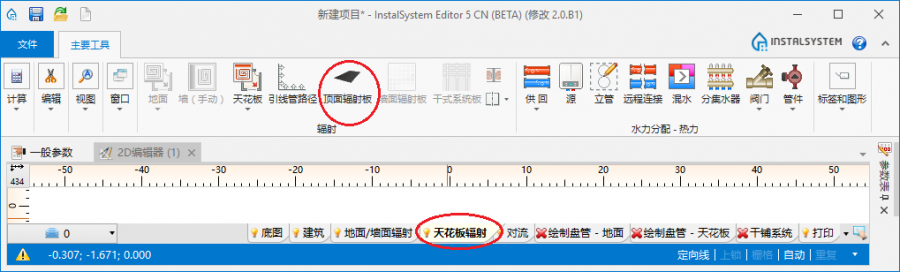

    2.顶面辐射板工具

  3. 调节辐射板的方向和尺寸。
  4. 通过使用自动定向线 模式以及复制/粘贴 功能插入其它的辐射板并调节它们的布置。
  5. 使用下列组合工具优化辐射板之间的串联连接点的相对位置: 旋转水平翻转垂直翻转
  6. 使用串联连接 功能串联连接每个辐射板。 在选择了 串联连接 功能后, 左键点击要连接的各个辐射板,然后点击右键就可完成它们之间的连接。

墙面辐射板的插入和图形的编辑

  1. 选择编辑的范围 地面/墙面辐射
  2. 使用 辐射 工具栏组中的墙面辐射板 标签插入辐射板。

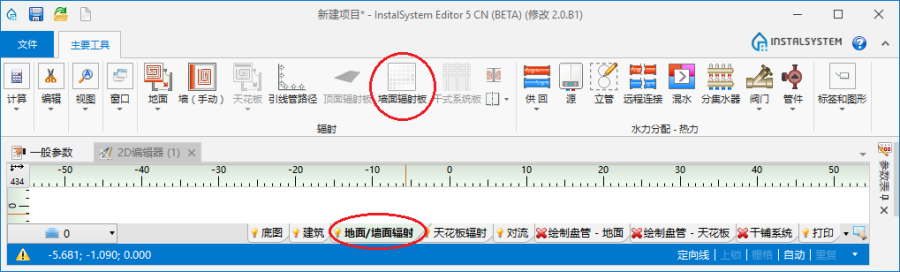

    3.墙面辐射板工具

  3. 使用 自动定向线 模式和复制 /粘贴 功能,插入其它辐射板并调节它们与先插入的辐射板之间的朝向。
    更多信息,见: 图形编辑环境的基本部件
  4. 使用下列组合工具:旋转水平翻转 以及垂直翻转,最佳化辐射板之间串联连接点的相对位置。
  5. 使用 串联连接 功能串联连接每个辐射板。在选择了 串联连接 功能后, 鼠标左键点击要连接的辐射板,然后点击鼠标右键就可完成连接。

墙面辐射板参数的编辑

辐射供热/供冷的计算标准:EN 1264:

  1. 检查核实安装有辐射板的墙壁的另一侧的温度。

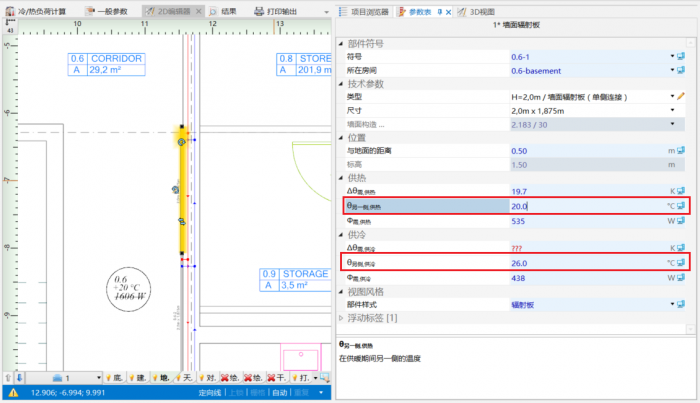

    3. 另一侧的温度

  2. 检查核实安装有辐射板的墙壁的维护结构定义。

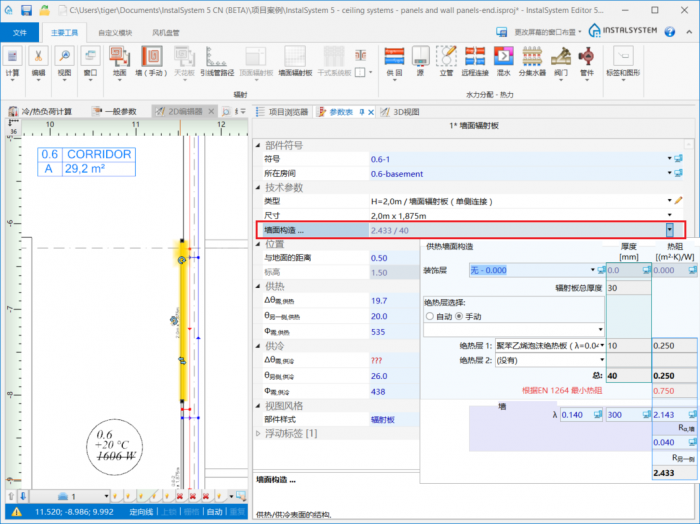

    4. 墙面供热/供冷构造

初步的计算 - 房间热需求满足率的诊断

  1. 通过选择计算 工具栏组中的Suz-rh-cal-op.png 标签对辐射供热/供冷的范围进行计算。
  2. 在如下方面检查房间热负荷的满足率:
    • 诊断 窗口,检查警告清单;
    • 结果 窗口中检查 房间清单 - 供暖/房间清单 - 供冷 标签;
    • 把鼠标放在辐射板上查看提示。

修改参数以使所计算的能力达到所要求的输出

  1. 调节数据和系统参数:
    • 调节一般参数中源的供水温度 (θ供,供热/θ供,供冷 辐射)
    • 调节在辐射板或串联连接的辐射板组中所需要的介质的温降(Δθ需,供热)。

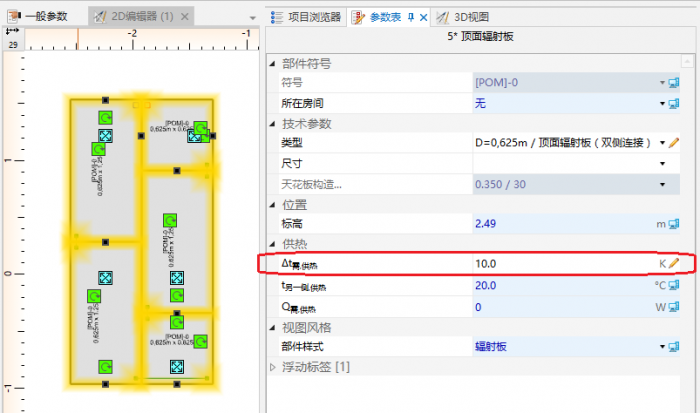

      3. . 修正在辐射板或串联连接的辐射板组中介质的温降(Δθ需,供热)

    • 调节系统中辐射板的型号、尺寸和数量。
  2. 再次计算项目 – 检查热输出结果的变化效果。

编辑系统 - 在图上绘制水力分配系统

  1. 当热需求满足率的结果是令人满意时,插入其余的系统组件(源、管路、配件),并将其与辐射板系统连接。
    更多信息,见: 装置的编辑

完成包含系统的水力平衡以及材料清单的计算

  1. 通过选择计算 工具栏内的Suz-rh-cal-op.png 标签,对辐射供暖/供冷的范围进行计算。
  2. 检查诊断和计算结果,特别是:
    • 所需的源的参数 - 在结果 窗口中检查 – 供热结果 /一般供热结果 标签(对于供冷功能也类似)
    • 系统的水力平衡 – 在结果 窗口中检查 – 回路/供热/供冷回路 标签
    • 材料清单 - 在结果 窗口中检查 – 材料清单 - 供暖 / 供冷 标签
      更多信息,见: 计算和诊断

在3D视图窗口中检查核实系统布置的正确性

  1. 打开3D视图 窗口并检查系统布置。如有必要,修改部件的标高和连接点的位置。在修正完后,重新计算项目。
    更多信息,见: 系统安装正确性检查

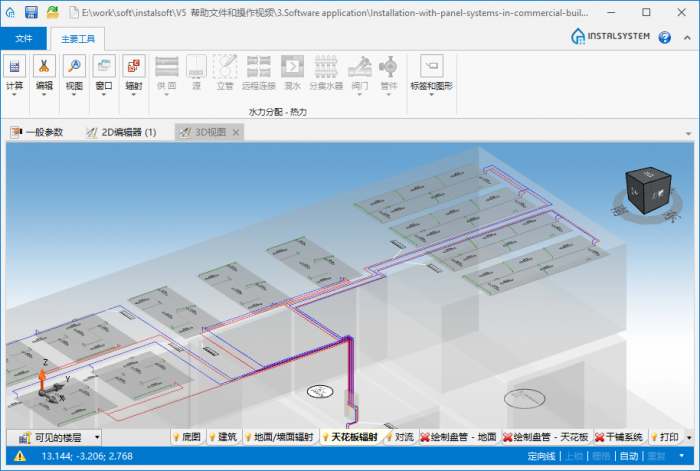

    4. 3D 视图

准备打印/输出图纸

  1. 在2D和3D视图中检查辐射板的绘图样式和标签中显示的详细信息。在一般参数 窗口中,可对它们的配置进行编辑。
  2. 插入和配置系统其它部件的标签(源、管道、配件)。
    更多信息,见: 图纸的输出/打印准备
