降低热水温度的三通混水阀

产品	InstalSystem 5
文章类型	功能和工具
版本的最新内容	2022-03-16 {{{version2}}} {{{version3}}} {{{version4}}}

说明

混水阀 用于热水与冷水混合，以降低出水点的最高水温（与水源 提供的值相关）。混水后的温度显示在阀门的参数表 中，程序计算获得该温度所需的热水和冷水的流量。
该阀门最常用于医院、幼儿园、养老院等设施的给水系统计算 设计中。

在程序中的位置

• 混水阀 位于给水系统 编辑器，主工具 选项卡的水力分配 - 给水系统 工具栏内。

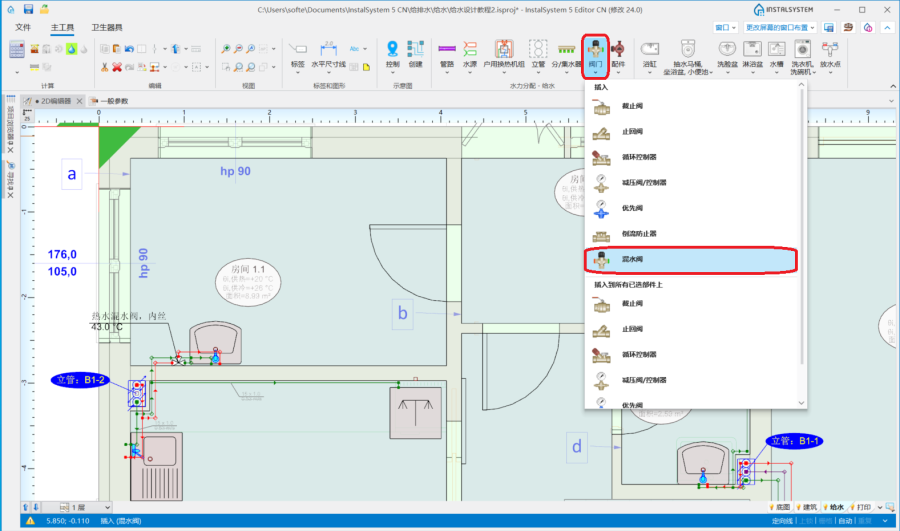

  1. 混水阀



应用举例

部件的布置

混水阀 是一个独立部件，应将其放置在设计中所需的位置，然后在参数表 窗口中指定以下内容：

• 类型 - 无法声明混水阀 的默认类型，在设计中放置组件后，应在参数表 中指定类型
• 混水后的温度 θ_hw,m
• 与地面的距离（在楼层参数中设置）
• 方向

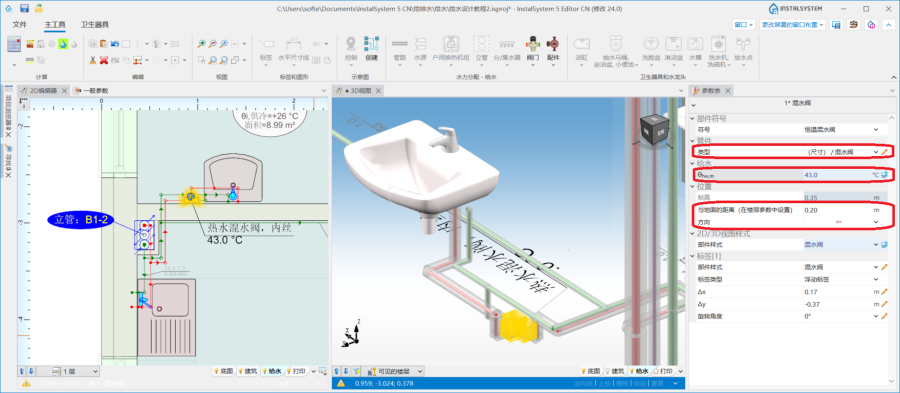

  2. 混水阀 - 参数表



部件的连接

• 将混水阀 连接到系统中。然后使用热水 管路 绘制降低了水温后的管路。
• 在部件连接到了系统后，程序将为混水阀 在其参数表 中所设定的混水后的温度 ，计算所需的冷水和热水的流量。



  视频：热水混水阀在给水系统中的应用



其它信息

• 不允许将循环管路连接到通过混水阀 供应的系统部件中。
• 设计中所使用的所有混水阀 部件都将在阀门和配件清单 中列出
• 不正确的连接将会提示如下错误信息：部件反向连接 (%s)
