辐射系统供水温度最佳化

产品	InstalSystem 5
文章类型	功能和工具
版本的最新内容	2025-08-28

说明

该程序具有一个可以确定辐射供热系统最佳供水温度的独特功能。供水温度最佳化过程中使用了考虑多个参数及其权重的专有算法。 最佳化基准可以从以下选项中选择: 热输出和压降 或最小投资成本。在计算过程中，评估了数百个系统参数的配置选项，以获得所需的热输出。

在程序中的位置

对于所选择的控制回路，可以在一般参数 窗口, 或在交互式辐射系统计算 窗口中对于所使用的源 ，使用最佳化 功能。

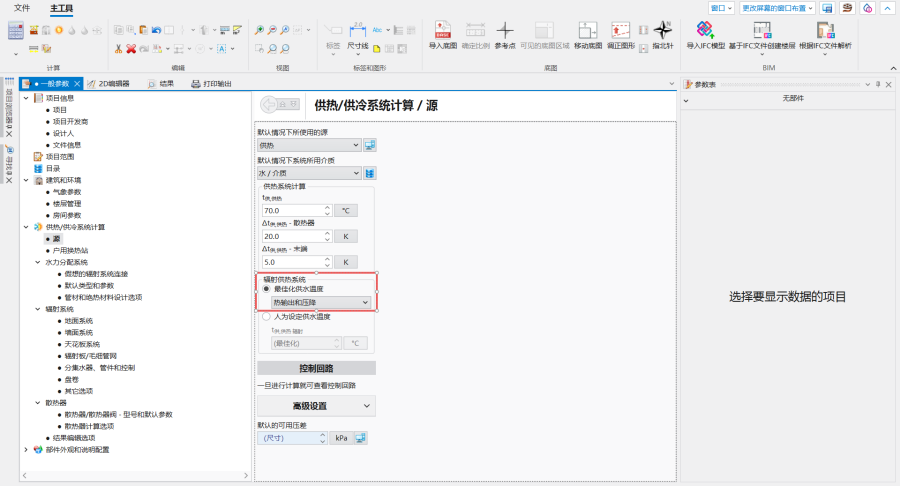

1.在一般参数 窗口中的供水温度最佳化

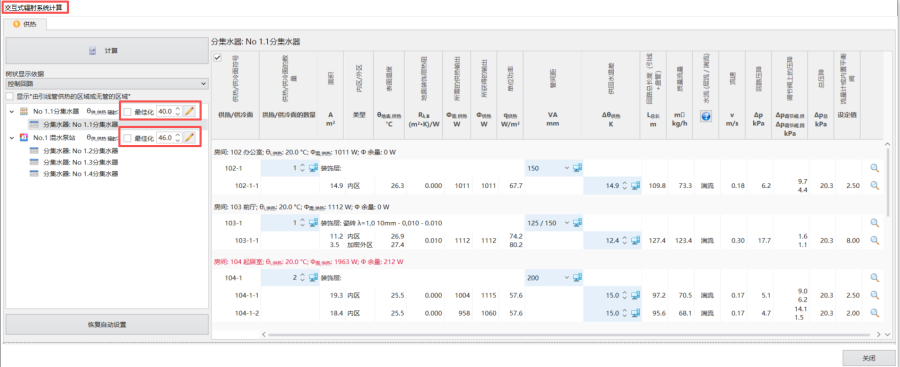

2.在交互式辐射系统计算 窗口中的供水温度最佳化

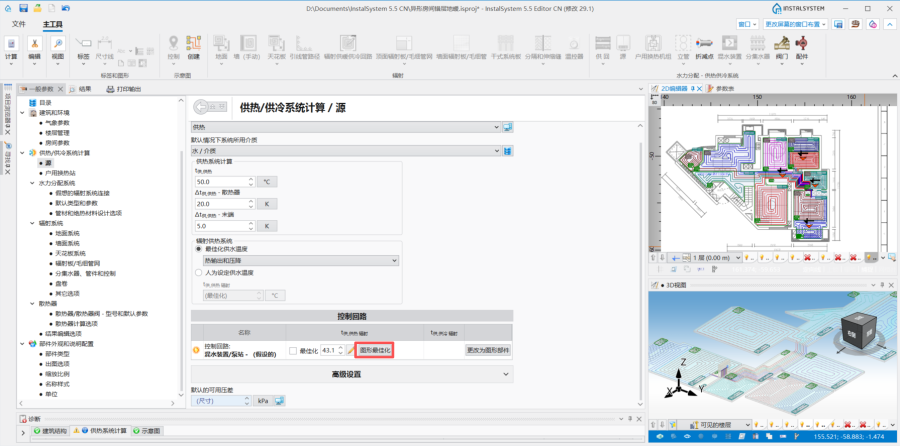

应用举例

最佳化基准

用户可以从以下变量中选择最佳化基准：

1. 热输出和压降 - 程序试图选择这样一个供水温度，以确保每个供热/供冷表面的热输出尽可能接近所需的温度，同时满足过热/欠热的公差范围，并保持尽可能低的压力损失。
2. 最小投资成本 - 程序试图选择这样一个供水温度，以确保每个供热/供冷表面的热输出尽可能接近所需的温度，同时最大限度地降低投资成本（实际上也就意味着使用较高的供水温度）。

确定供水温度的基准

开始计算后，程序基于所选基准、并根据以下规则，为指定的控制回路确定最佳的供水温度：

1. 根据热源参数中指定的 <最小值，最大值> 的范围选择供水温度。计算采用0.1K的温度增量进行高精度运算。对于每个供水温度的中间值，均需对辐射供热装置进行完整的计算，涉及的变量包括：管间距、回路数量以及回路中介质的温降。首先，优选的管间距配置应满足高级设置 选项卡中的设定要求，即供热输出功率处于"适宜"范围内。第二优先考虑那些被归类为“中度适宜”的回路。最后，如果在整个允许的供水温度范围内，没有管间距配置可在指定的公差范围内实现所需的供热输出，则考虑其余的管间距选项。在这种情况下，所选表面或所有表面获得的供热输出可能明显过高或过低。

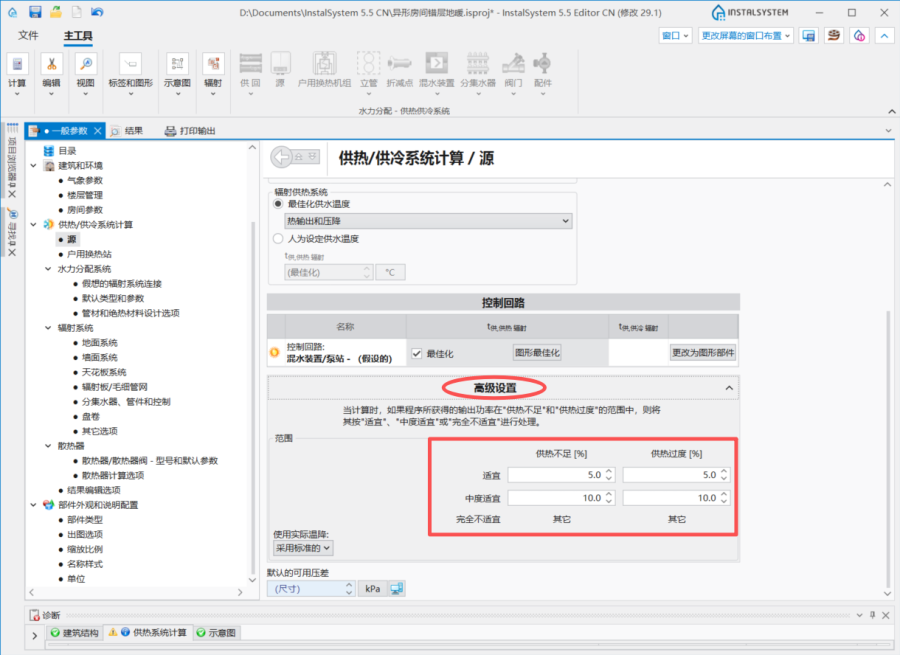

   2.最佳化高级设置

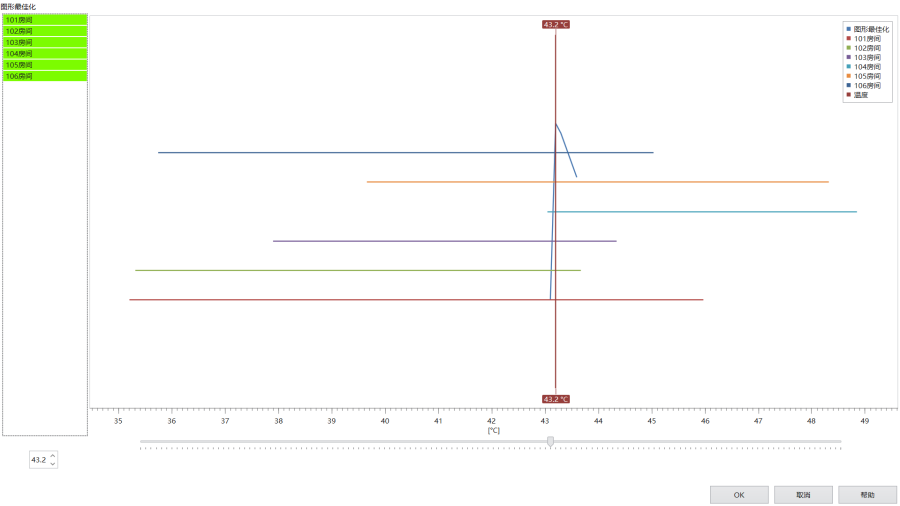

2. 此过程生成所谓的“质量函数”，该函数在图形最佳化 上以折线的形式表示。


   3. 控制回路.




   4. 图形最佳化.


3. 接下来，选择质量函数值最佳的点（在图形最佳化 上的最高点)。在多个温度具有相同质量函数最大值（在一定公差范围内）的情况下，程序会选择其中的最低值。
4. 质量函数的形状还取决于所选的供水温度最佳化的模式：
   • 对于热输出和压降 基准, 考虑了主要影响用户舒适度的参数，即实现较低地板温度的可能性，但理论上也考虑了改变地板装饰材料的可能性。
   • 对于最小投资成本 基准，除了影响用户舒适度的参数外，还考虑了投资成本。因此，首选允许更大管道间距的解决方案，例如使用回路较少的分集水器。
5. 对于这两个优化基准，程序有可能获得相同的供水温度值，但最常见的是，程序会选择不同的管间距值。这是由于温度的质量函数在两个基准下表现不同，尽管其最大值可能出现在同一点。然而，对于最小投资成本 基准下的相同值，该程序将选择更大的管间距以减少总管道长度。
6. 可能会出现错误消息，指示无法确定供水温度（例如，如果所需的供热能力与系统的能力相比过高）。在这种情况下，程序为给定控制回路（源/混水阀/混合装置）采用定义的最大值。
