自动连接末端装置

产品	InstalSystem 5
文章类型	功能和工具
版本的最新内容	版本 BETA rev. 2.0.B6

说明

自动连接末端装置 就是可将带有特定连接点的末端装置自动连接到管路/引线管 部件上。在选择了所有要连接的部件并完成了这一操作后，就会自动生成所需的系统的管段(管路)，可操作的部件如下：

• 管路/引线管
• 末端装置

  -供热/供冷面

  -顶面辐射板/毛细管网/墙面辐射板/毛细管

  -散热器

  -末端装置

  -源

  -分/集水器

  -远程连接

程序中的位置

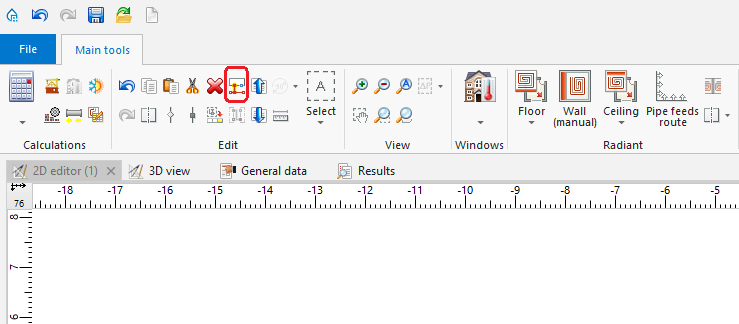

自动连接末端装置 位于2D编辑器 窗口中，当打开地面/墙面辐射 、顶面辐射 或对流 编辑器时，在主工具 的编辑 工具栏里就可找到该工具。

1. 自动连接末端装置

其它信息

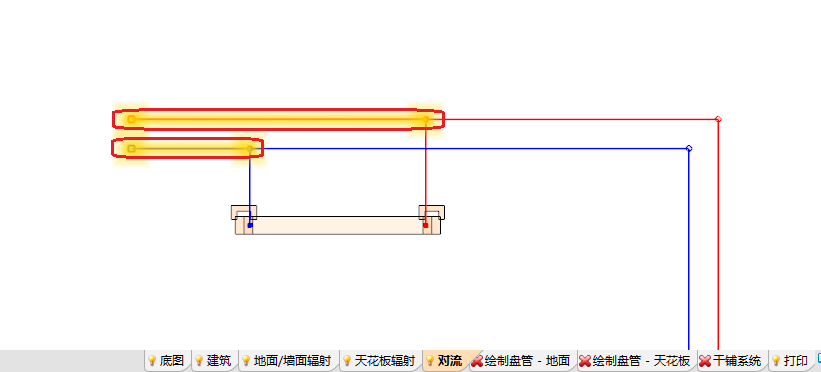

• 在完成了管路的创建并与末端装置完成连接后，在本次操作中伴随产生的所有“死水”管段就会被高亮显示。所谓"死水"管段就是那些一端没有连接任何部件或装置的管路，通常情况下它们是多余的。借助于删除工具或键盘上的Delete命令，可直接删除这些高亮显示的系统多余管段。



  2. 完成操作后高亮显示的部分


• 当连接了供热/供冷面 ，管路/引线管 就必须完成与源 或立管的连接了。
