缓冲罐
跳到导航
跳到搜索
| 产品 | InstalSystem 5 |
| 文章类型 | 功能和工具 |
| 版本的最新内容 | 2023-02-07 {{{version2}}} {{{version3}}} {{{version4}}} |
说明
本文介绍了供热系统计算 或供冷系统计算 的基本部件 - 缓冲水箱 的使用方法。在本程序中，它有两个一次侧或两个二次侧的连接点（供水口和回水口）。
在程序中的位置

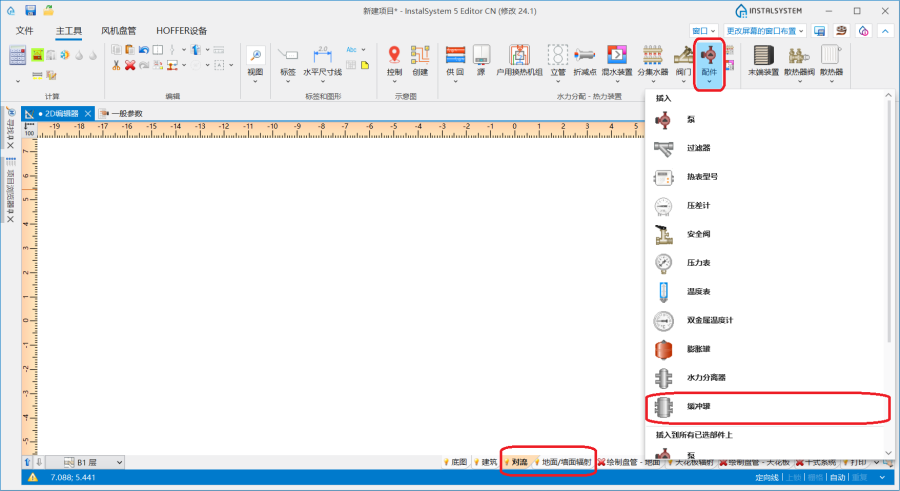

缓冲水箱 图标可在2D 编辑器 窗口，在对流 和地面/墙面辐射 编辑器中的主工具 工具栏上可见。
应用举例
布置缓冲罐

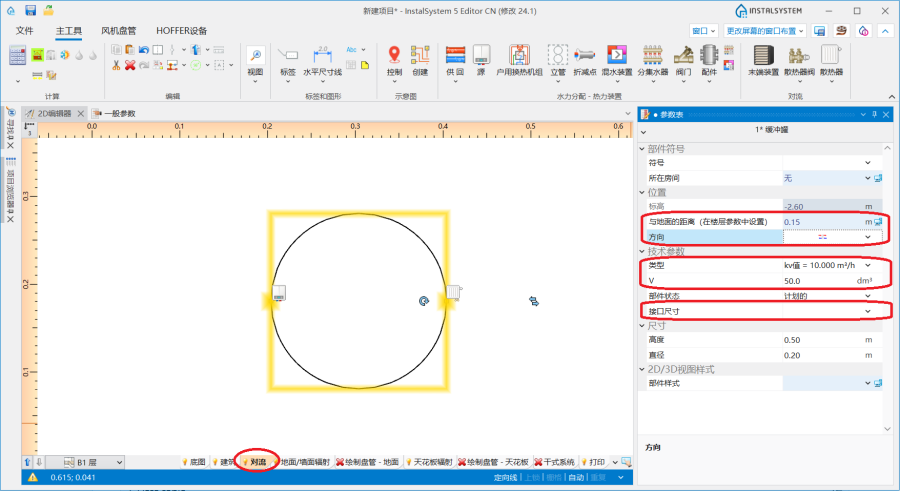

当在平面图中布置完缓冲水箱 后，可在参数表 窗口中输入或更改如下的参数：
- 与地面的距离（在楼层参数中设置）
- 选自某一目录中的类型
- 对于不是来自目录中的配件 ，需选择方向 ，接口尺寸 和输入水的容积 以及外形尺寸。
注意布置的朝向 - 该部件有"热源侧" 和"末端侧"
部件的连接
- 在图上放置了所有系统部件后，应将缓冲水箱 连接到一侧的源（一次回路）和另一侧（二次回路）的系统上。应使用供 和回 管道连接缓冲水箱 。
- 必须在二次侧安装一台泵
其它信息

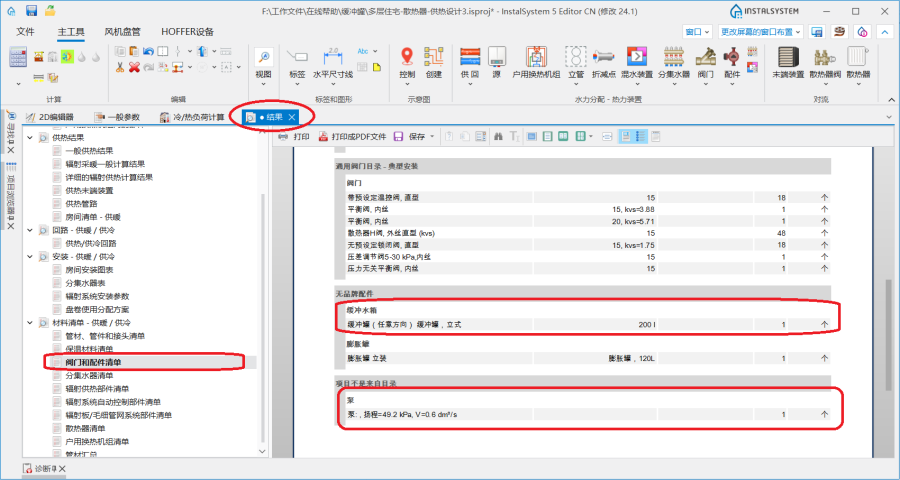

运行计算后，可以在结果 窗口中找到缓冲水箱 和泵 的类型信息。
