问题说明

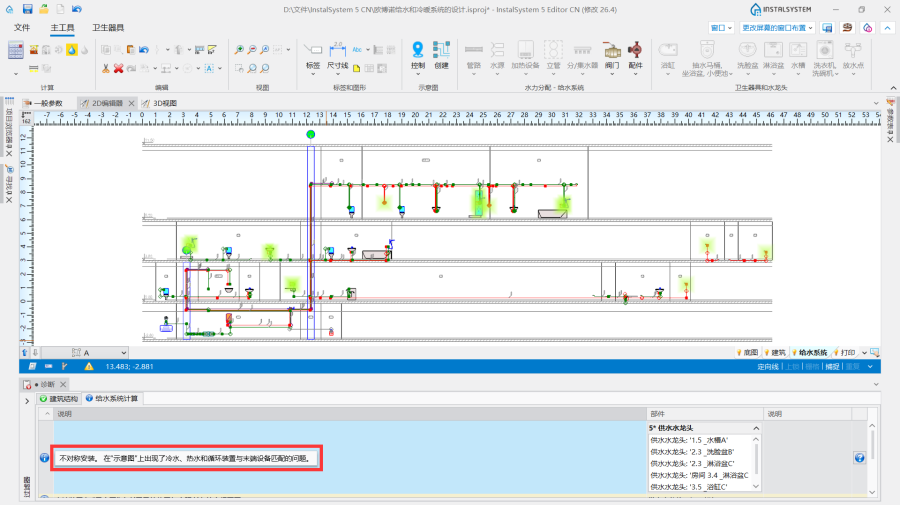

创建自动生成的示意图 时，可能会出现以下与不对称安装相关的消息：
- 不对称安装。 在“示意图”上出现了冷水、热水和循环装置与末端设备匹配的问题。
解决方法
当生成带有冷水, 热水 和循环 的大型不对称安装的示意图 时，会出现警告。在这种情况下，如果仅使用一个起始点 (给水系统) ，通常则无法创建一个适当示意图 。
为了消除此警告并创建此类安装的有效示意图 ，我们建议将其划分为多个部分，并为每一部分分别创建系统安装的示意图：

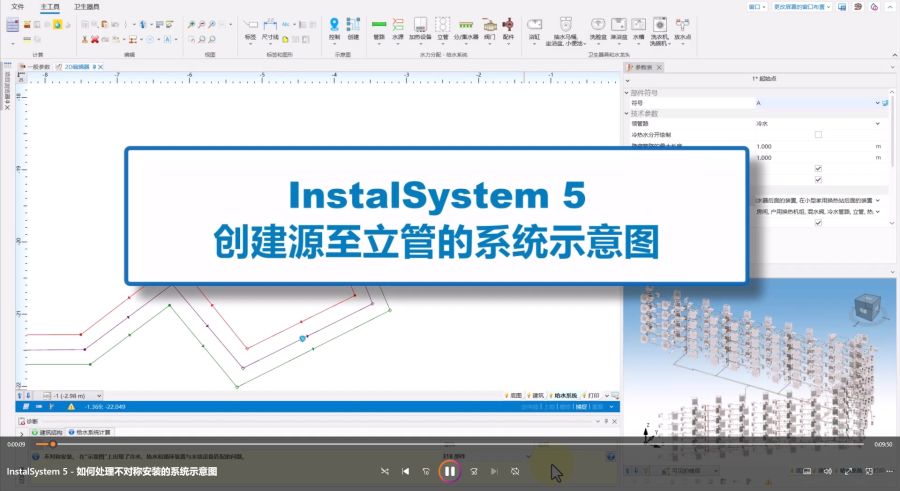

- 在水源 上插入起始点 (给水系统) ，然后在其参数表 中找到在示意图上显示 ，在下拉菜单中仅保留勾选源和立管之间的装置 和立管 两个选项，先创建管网至立管 部分的示意图 。

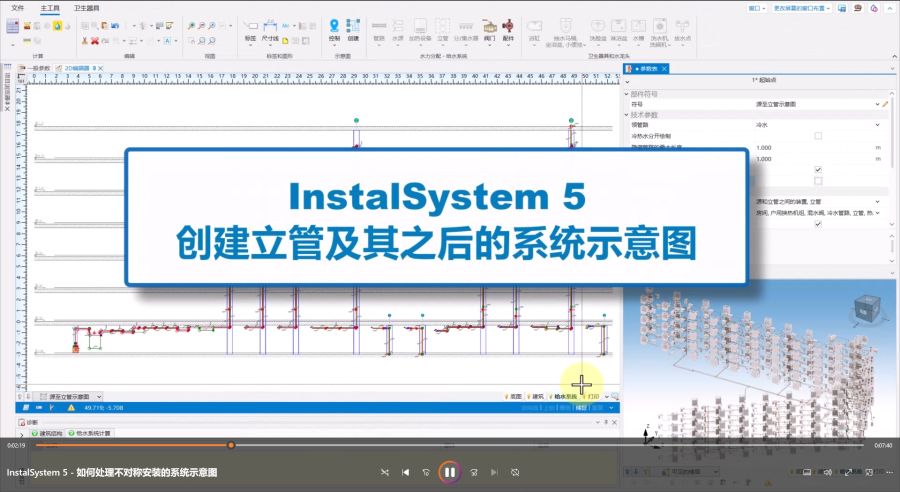

注： 禁用创建示意图 复选框，可编辑修改这个生成的示意图，当再创建其它示意图时，该示意图将保持原样，不会被删除或替换。 - 在每个立管 连续插入起始点 (给水系统) ，以创建单独的示意图 。
如果出现警告，还有其它方法可以改进：

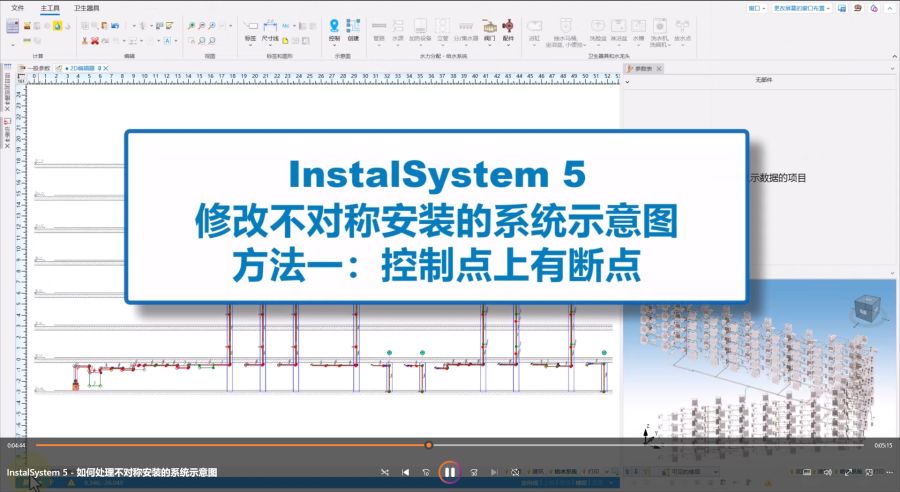

- 方法 1: 插入控制点 ，在其参数表 中，对于示意图中有断点 ，选择"是" 。 在这种情况下，部分安装将与插入位置后面的节点断开连接。

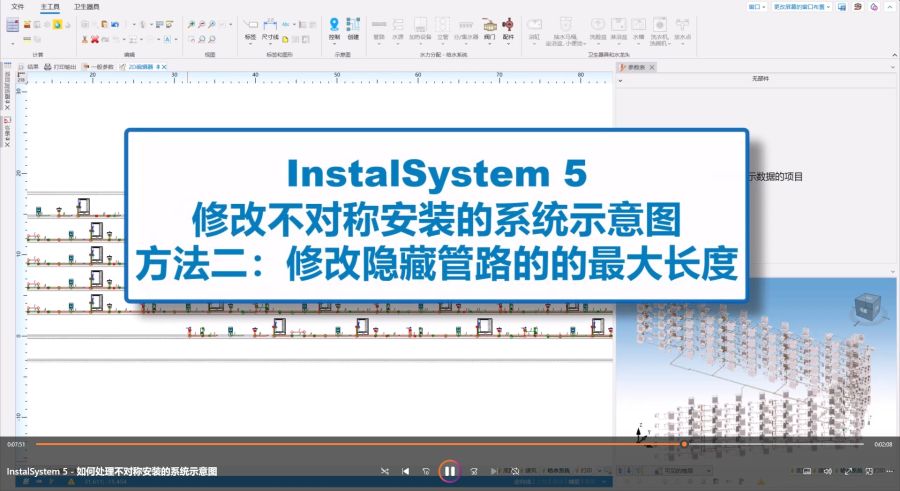

- 方法 2: 使用起始点 (给水系统) 的特性, 如隐藏管路的最大长度 。

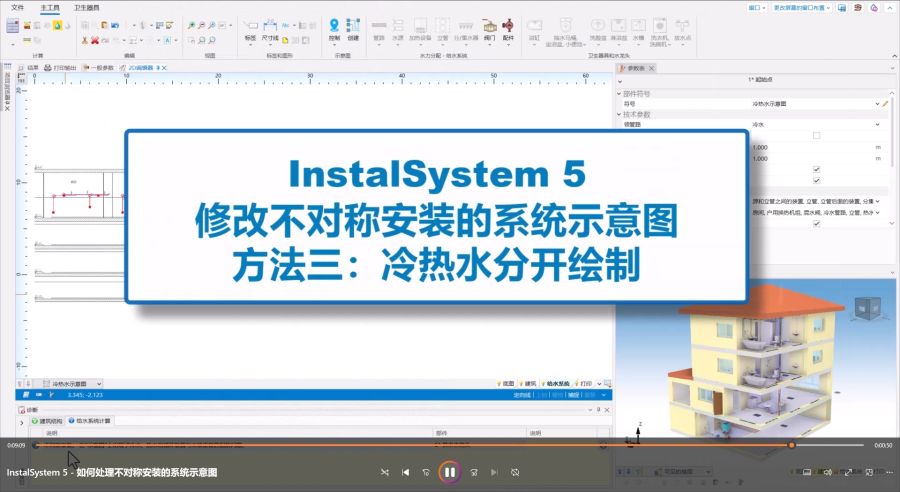

- 方法3: 对于起始点 (给水系统) ，在其参数表 中使用" 冷热水分开绘制 " 功能，创建单独的示意图。

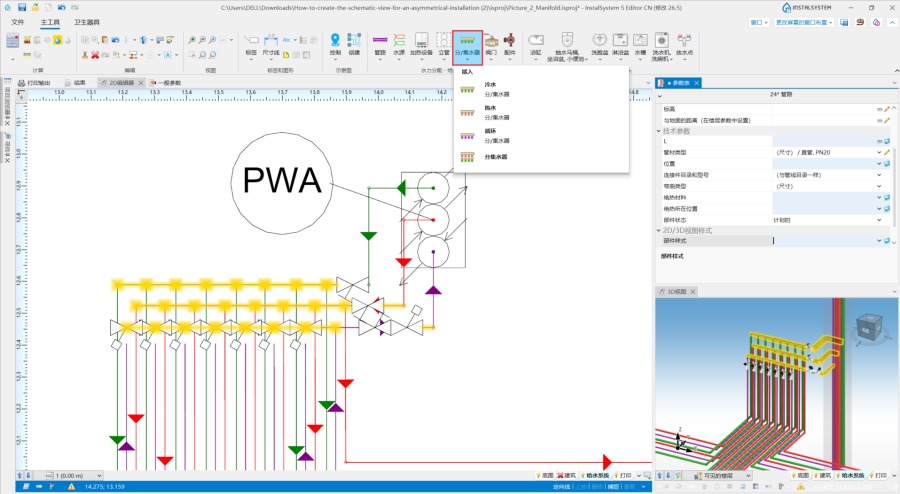

更多信息，见： 示意图 - 给水系统计算。 - 对于带有手动使用管路 创建的分集水器装置，建议使用中性目录中的分集水器，因为这些分集水器包含分集水器形式的管段和三通，使用这些分集水器可以显著提高示意图的质量。
