项目说明

所附项目提供了一个带旁路通气的排水系统示范解决方案。
方案 A-D 适用于3至5层(高度小于或等于12米)的建筑;
方案 E - 适用于5层以上(高度超过12m)的建筑。

要下载的文件和项目信息

方案 A

  • 直接平行通气:通气立管底部连接到排水立管最下端附近,并在顶部与通气管相连;
  • 每层中间的通气管连接 ,根据项目特点,可有可无。

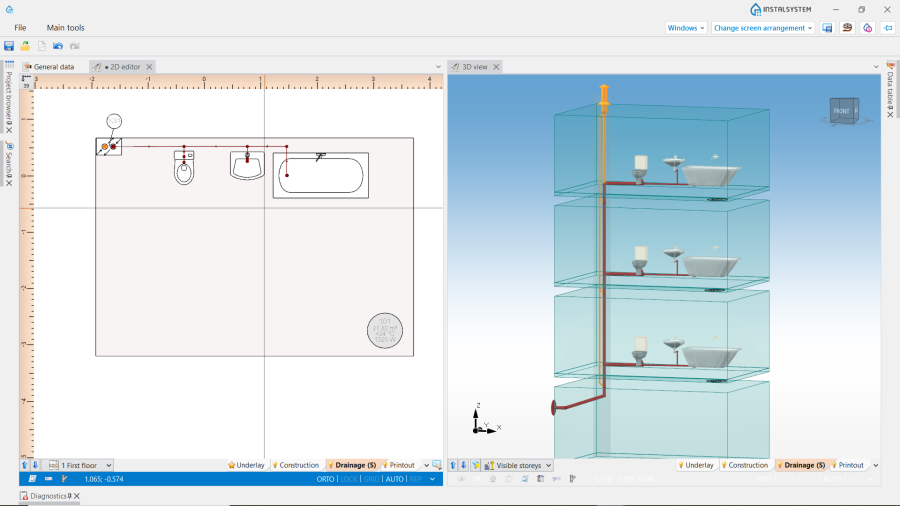

    1. 方案 A.

    旁通通气方案 A, isproj

方案 B

  • 间接平行通风:通气立管是一单独的立管,并与每层的分支相连。水平通气管应手动绘制,必要时校正标高;
  • 吸气阀 用作两个立管(室内排水通气管) 的立管顶端的部件

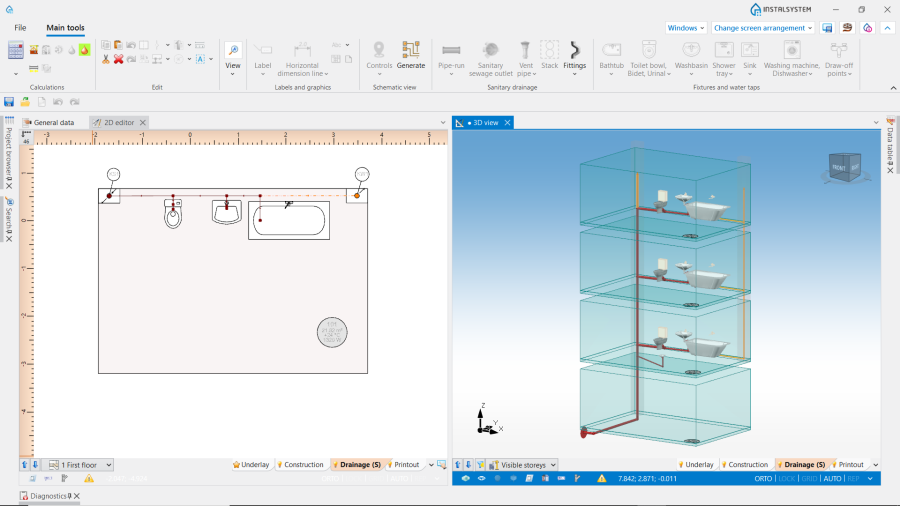

    2. 方案 B.

    旁通通气方案 B, isproj

方案 С

  • 直接平行通气:通气立管底部连接到排水立管最下端附近,排水立管顶部与通气管相连;
  • 每层中间的通气管连接 自动完成;
  • 通气立管连接到一楼的每个卫生洁具上,且与一楼之上各楼层的每个排水横支管相连。

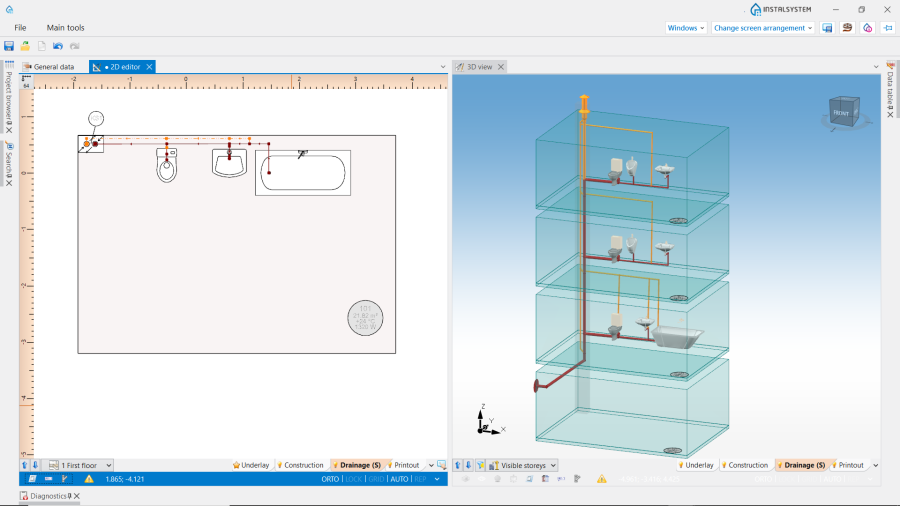

    3. 方案 C.

    旁通通气方案 C, isproj

方案 D

  • 吸气阀 用在一楼最远处的洁具上;
  • 排水通气管 连接到一楼之上各楼层的排水立管上。

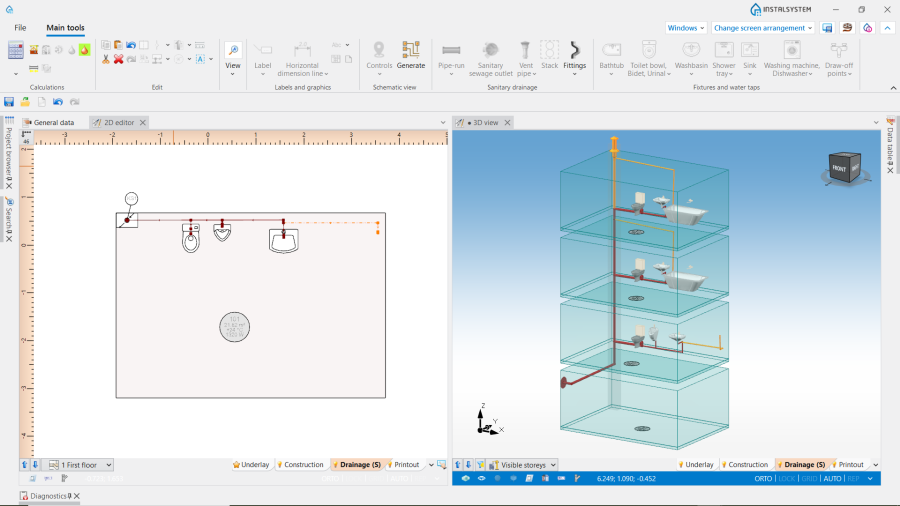

    4. 方案 D.

    旁通通气方案 D, isproj

方案 E

  • 在高层建筑中,最低楼层的洁具应连接到排水立管之外的额外排水管上;
  • 额外排水管应连接到距立管底部至少2米的排水干管上;
  • 每层中间的通气管连接 也需声明;
  • 额外立管与主立管的连接是通过“通气回路”自动实现的。

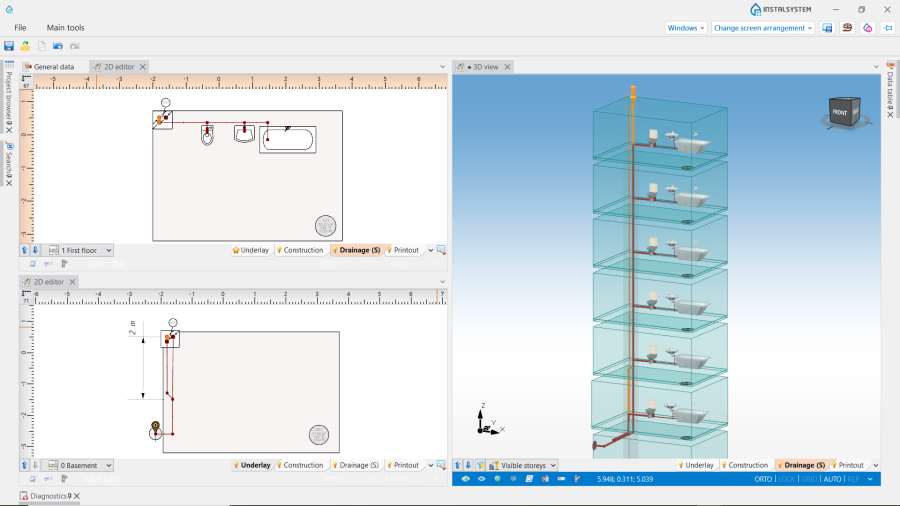

    5. 方案 E.

    旁通通气方案 E, isproj
