拼接图片文件

来自HelpSystem
跳转至: 导航搜索
产品 InstalSystem 5
文章类型 功能
版本的最新内容 IS 5.0 Beta 24


说明

该功能支持以位图文件格式(如BMP或PNG格式)作为底图的导入处理,其中导入的每张图片都仅为包含整个建筑一层的部分内容, 如当一个大的建筑图纸被一个较小尺寸的扫描仪扫描时就会发生这种情况。这个功能可将所扫描的图形通过正确的对齐拼接成一个完整的底图。该功能位于图形编辑器中,并通过工具栏上的一些命令来实现。 该工具还可以调整图形的方向和对拼接后的整个底图进行修剪。

程序中的位置

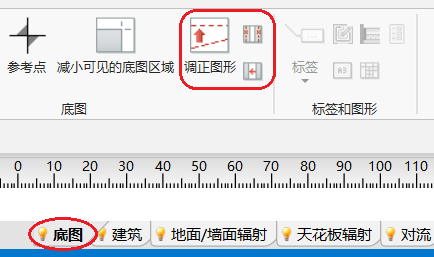

该功能对于所编辑的内容底图在工具条上提供了三种图标命令。主工具

1.图片拼接器

应用举例

  1. 准备(如扫描)多张图形文件,确保相邻图像文件彼此相互搭接。
  2. 导入图形文件。若想了解更多信息,请见: 导入文件
  3. 在图上先标出要拼接的头两张图。
  4. 选择准备拼接图形工具条上的命令图标。
  5. 在每张图上标出要拼接的重合点。
  6. 选择拼接所选择的底图文件 命令图标以拼接图纸。
  7. 如必要,使用调正图形 命令图标调正底图。
