建筑结构的准备 - 屋顶建模 - 天窗的创建
| 产品 | InstalSystem 5 |
| 文章类型 | 功能和工具 |
| 版本的最新内容 | 2024-11-19 |
说明
本文描述了天窗 建模的方法。它可以使用与创建屋顶 相关的工具去创建，也可以直接使用天窗 进行创建。
天窗 只能插入到现有的屋顶 范围内，天窗 不得伸出屋顶轮廓之外。如有必要，可以为此人为绘制/修改屋顶，或创建建筑的特定部分。
在执行 建筑结构计算 后，天窗 将会与自动生成的垂直墙体一起生成，根据两个图元之间的位置，自动创建特定形状和尺寸的墙体。墙体从上方以天窗屋顶为界，下方以屋顶坡度为界。
在进行 建筑结构计算 后， 天窗 将会插入到没有错误的现有屋顶上。
默认的天窗 将以平面老虎窗插入 - 程序会设置最大坐标（从屋顶平面上的特定点开始），使其默认为水平老虎窗。
在进行 建筑结构计算 后， 天窗 将会插入到没有错误的现有屋顶上。
该程序考虑了所插入的天窗 的房间的立方容量。
所附项目文件为最常见的几种天窗 的创建提供了解决方案。
在程序中的位置

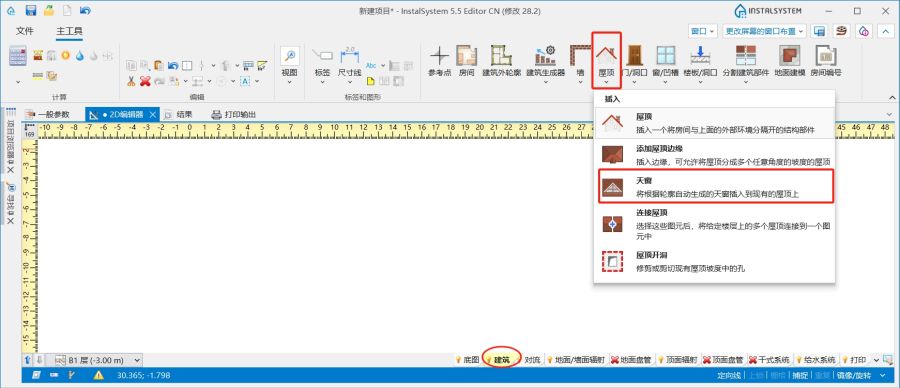

- 进入建筑 编辑器后，在主工具 选项卡的建筑, 屋顶 工具栏上，可以找到屋顶 建模的组件和功能图标。
应用举例
屋顶作天窗
天窗 作为屋顶 的一部分进行建模，使用添加屋顶边缘 功能去创建。更多信息，见： Add roof edge.
对于多层屋顶 需要使用修剪楼板（由屋顶部件）功能。更多信息，见： Trim slab by roof element.
注: 必须特别注意矮墙的正确建模。

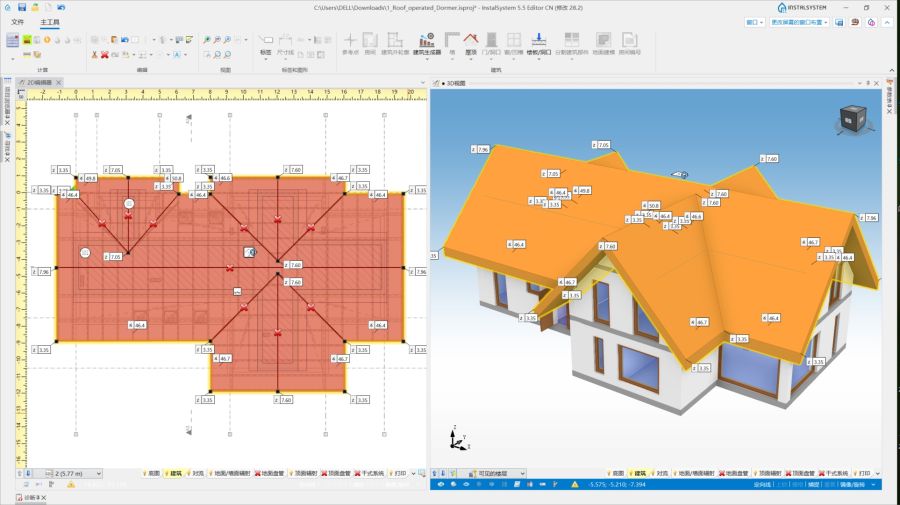

示范项目: 屋顶作天窗, isproj
天窗与前墙平齐
天窗 与前墙齐平的建模是一种常见的解决方案：
- 插入天窗;
- 如果必要，使用添加屋顶边缘 功能插入边缘，
- 指定标高或坡度；
- 插入窗。
示范案例: 天窗与前墙平齐, isproj
天窗延伸到建筑轮廓之外
- 使用墙 和 楼板 部件创建延伸到建筑轮廓之外的部分；更多信息，见： 插入墙，插入楼板。
- 屋顶 应完全覆盖建筑的突出部分；
- 将天窗 插入到建筑的突出部分，执行步骤见：天窗与前墙平齐。
示范案例: 天窗延伸到建筑轮廓之外, isproj
天窗覆盖多个房间
操作步骤是: 天窗与前墙平齐 或 天窗延伸到建筑轮廓之外。

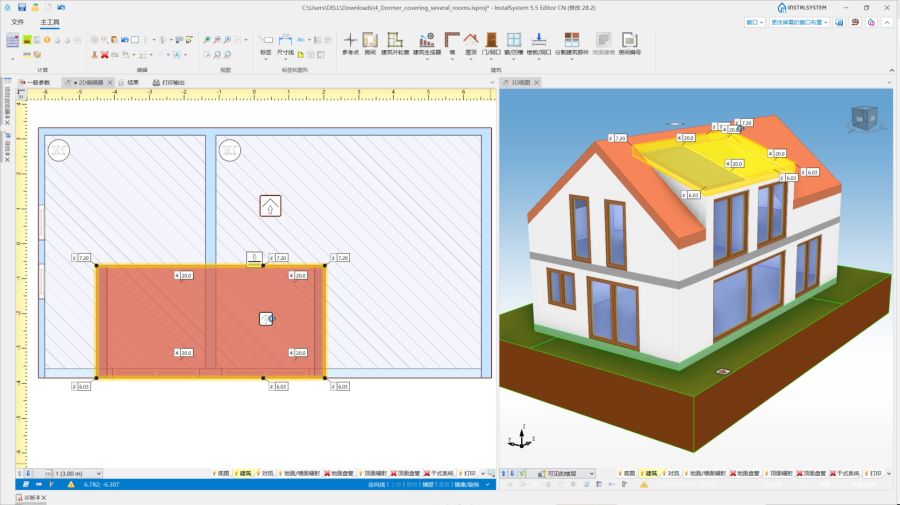

示范案例: 天窗覆盖多个房间, isproj
如果一个天窗 覆盖多个房间并且在其最外侧的墙壁之间还有其他物理隔墙，那么这些隔墙不是穿过屋顶本身，而是穿过天窗 的屋顶。
多层天窗延伸至建筑轮廓之外
需要执行的步骤是: 天窗延伸到建筑轮廓之外.
注： 在这种情况下，应使用多层 房间 。更多信息，见： 含有多个楼层的房间.

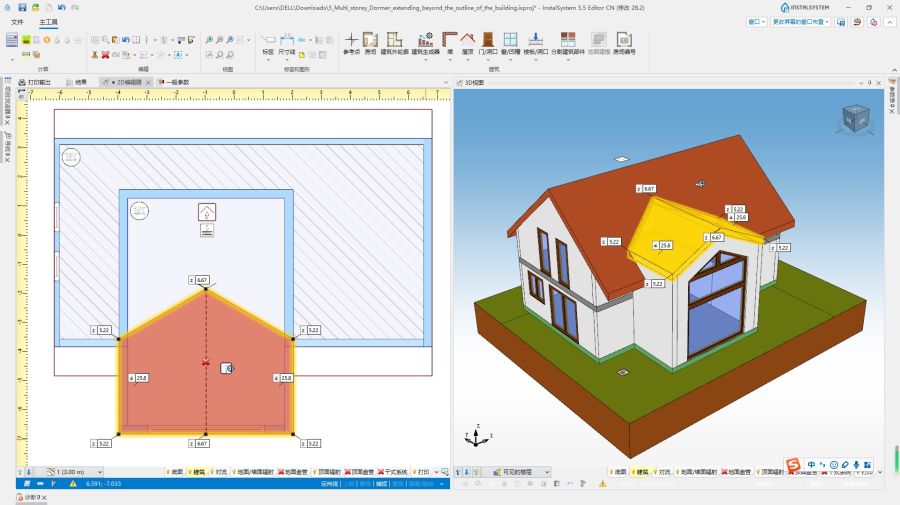

示范案例： 多层天窗延伸至建筑轮廓之外, isproj
天窗覆盖多楼层房间

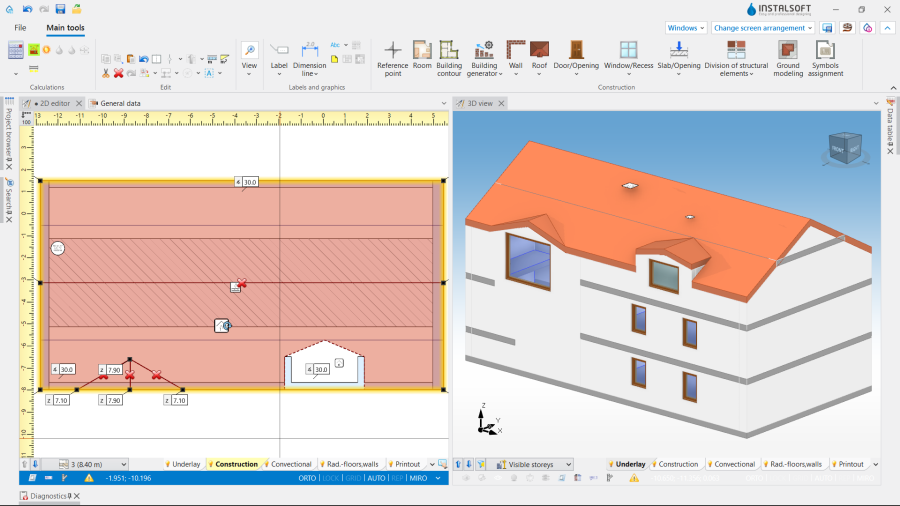

天窗位于插入屋顶的楼层下方(多层屋顶)
天窗 可能位于插入屋顶的楼层下方。即使天窗 位于较低楼层，也应将此类天窗 放置在屋顶所在的楼层。
注： 要在同一建筑中创建有错层的楼层，请使用附加楼层。更多信息，见： 创建附加楼层和内部楼层。
可以像屋顶作天窗 或天窗与前墙平齐 那样创建。
天窗位于有附加楼层的建筑中
创建此类天窗 的原理与其他情况相同。天窗 可以放置在主楼层的屋顶 上，也可以放置在附加楼层 定义的屋顶 上。

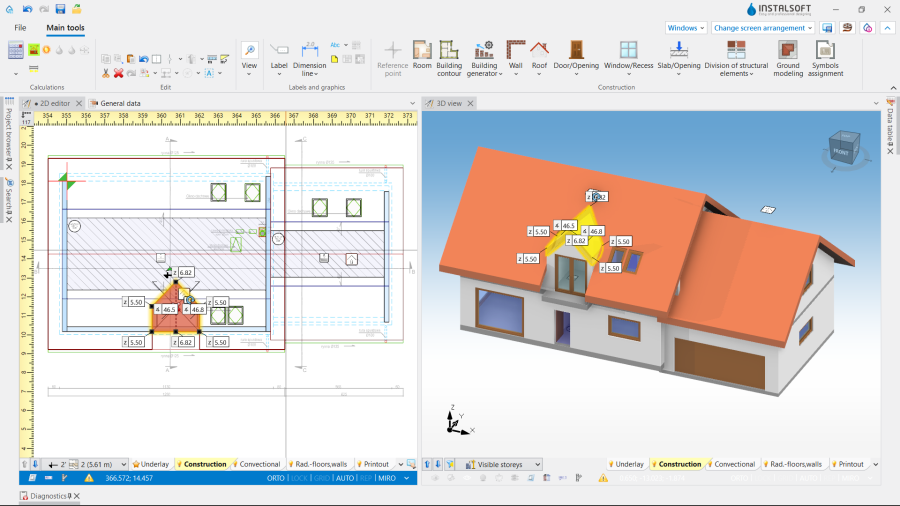

示范案例：天窗位于有附加楼层的建筑中, isproj
其它信息
- 在2D平面图上，天窗 的标签比屋顶 小，并且用红色的虚线和较深的红色阴影加以区分。
- 天窗 的墙有一个主要的纵向边缘标记（角落的热点），并且始终面向建筑物的外部 — 自动生成的老虎窗墙的厚度只能从房间内部更改。建议这些墙的厚度与其下方所连接的内部垂直墙的厚度一致。
- 天窗 免除了在屋顶插入处开洞的要求。
- 窗、门或墙洞等围护结构可以插入到天窗 的墙上，
- 对于天窗 屋顶的厚度，用户可以选择使用自己给定的值。
