带基点复制、旋转和镜像
跳转到导航
跳转到搜索
| 产品 | InstalSystem 5 |
| 文章类型 | 功能和工具 |
| 版本的最新内容 | 2024-08-14 |
说明
- 带基点复制 功能允许使用事先指定的基点，对建筑图元和系统部件进行单独或成组的复制，
- 镜像 复制功能在设计对称建筑和装置时，非常实用高效。
- 旋转 功能允许根据项目需要的朝向进行复制。
在程序中的位置

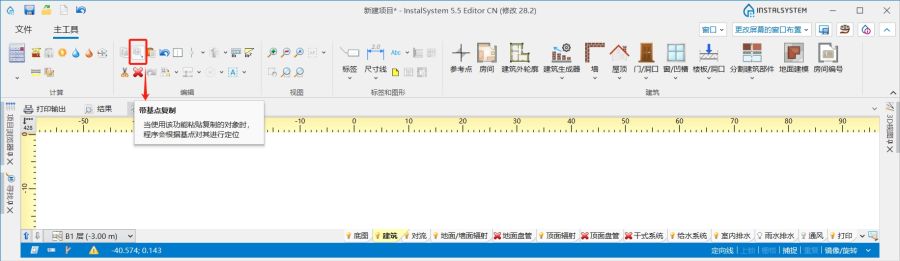

带基点复制 按钮位于2D编辑器 窗口，主工具 选项卡，编辑 工具栏内。

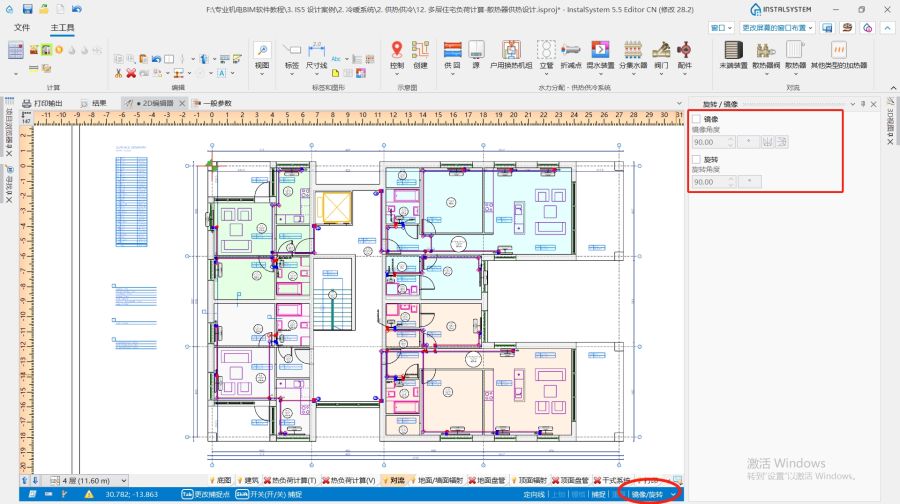

在进行粘贴 操作时，将在屏幕右侧弹出旋转 / 镜像 窗口，以便根据需要选择使用镜像 和旋转 功能，指定镜像角度、镜像方法（垂直或水平）和旋转角度。此窗口可以自由移动并放置在工作空间上的任何合适位置。
注： 如果在处理项目的过程中不需要这些功能，可以在工作屏幕底部的镜像/旋转 选项卡中禁用它们。

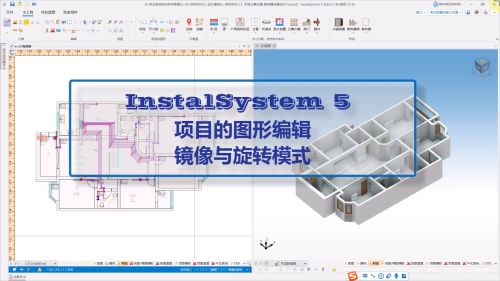

有关此文件的相关视频
应用举例
复制到下一楼层
使用带基点复制 功能。建筑和系统部件均可被复制到下一楼层。
两个项目之间的复制
利用带基点复制 功能，可以在两个项目文件之间进行建筑和系统安装的复制。
注： 在这种情况下，必须同时打开2个编辑器并在同一编辑范围内。复制的内容其外观和样式会遵从它所复制到的项目的模板的定义。建议在复制之前定义一下模板。
复制内容的智能连接
在插入包含松散管端的装置时，对这些松散管端，会调用捕捉 功能自动连接它们。
