如何删除: "自动分割供热供冷区不可能"

来自HelpSystem
跳转至: 导航搜索
产品 InstalSystem 5
文章类型 典型问题
版本的最新内容 Beta 31


问题描述

当软件诊断出供热/供冷区 被自动分割成供热/供冷面 部件有问题时将出现如下诊断信息:

不能自动分割供热/供冷区,修改分割供热供冷区的基准线。

该信息是通知用户: 供热/供冷区 部件不能被自动分割,因为:

  • 供热/供冷区 太窄,
  • 被分割的供热/供冷区 的面积过大,
  • 供热/供冷面 部件的分割线穿越了与其平行的外区了,
  • 引线管路径 布置的不正确。

解决方法

  • 修改供热/供冷区 部件的分割基准线。

  • 修改外区的宽度和/或分割的朝向使分割线不平行于外区

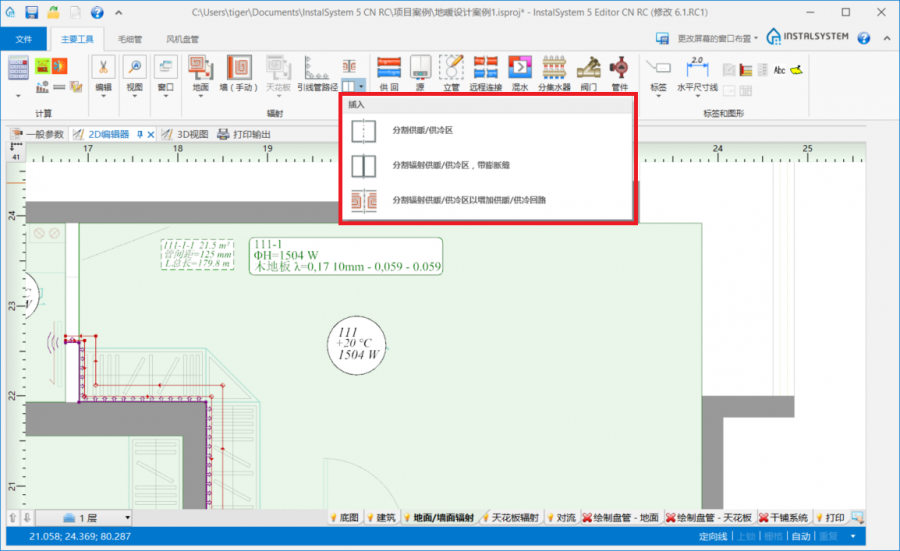

  • 使用软件中提供的工具手动分割 供热/供冷区
    1. 分割辐射区 ...

  • 修改引线管路径 的布置。
