墙体几何尺寸修正
跳转到导航
跳转到搜索
| 产品 | InstalSystem 5 |
| 文章类型 | 功能和工具 |
| 版本的最新内容 | 2021-11-26 |
说明
当使用栅格格式的底图创建建筑结构（例如，房间或墙体）时，无法使用自动模式（即自动捕捉功能失效），这将导致图形绘制的不准确。位于连续楼层上的结构部件（例如墙）之间也会产生微小偏移，造成建筑结构解析的不正确。为了避免对建筑模型进行困难且耗时的手动校正，我们提供了墙体几何尺寸修正 工具，它可自动校正墙的几何形状，消除伪影，获得正确的建筑结构。
墙体几何尺寸修正 工具可用于下面的目的：
- 修改墙的连接 - 如果使用自动生成墙、楼板和屋顶 功能不能完成正确的墙的连接，则需要更正这些不正确的连接
- 修改墙的厚度 - 将墙的厚度标准化为指定的厚度值
- 修改墙的角度 - 修改墙之间连接的角度
- 修改楼层间的位置 - 在连续的楼层上对齐位于另一层之上的墙的位置
应用举例

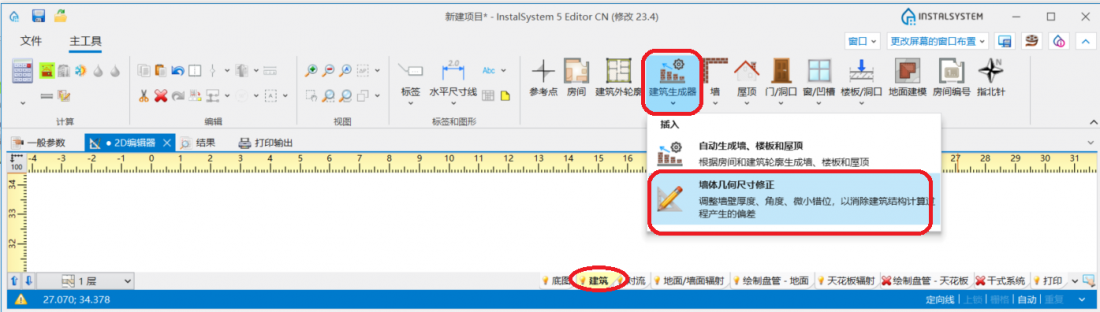

墙体几何尺寸修正 工具有4个选项：
- 修改墙的连接
视频：InstalSystem 5 - 更正墙的连接
- 修改墙的厚度 - 可以指定/删除所允许的壁厚。修改墙的厚度 工具可将整个项目中墙 的厚度 全部标准化为所定义的值。
视频：InstalSystem 5 - 更正墙的厚度
- 修改墙的角度 - 指定墙 的角度校正值。修改墙的角度 功能将该角度值修改为网格值，默认情况下该值设置为3。该值将被补充为90、93、96等，并进行相应调整。角度偏移不取决于墙的热点的位置。
视频：InstalSystem 5 - 更正墙的角度
- 修改楼层间的位置 需要指定墙 类型构件竖向彼此错位的公差（cm）。还必须指定一个要进行对齐校正的基准楼层。注意！ 此功能仅校正墙的位置，如果需要，必须手动校正水平楼板所包围的区域。
视频：InstalSystem 5 - 更正楼层间墙的错位
