基于InstalSystem 4 项目文件的设计
跳到导航
跳到搜索
| 产品 | InstalSystem 5 |
| 文章类型 | 功能和工具 |
| 版本的最新内容 | 版本 BETA 3B.1 |
说明
本文介绍了如何利用InstalSystem 5 软件
- 打开InstalSystem 4 项目文件(ISB 格式)，以及
- 解决打开文件过程中所遇到问题。
在程序中位置
在InstalSystem 5程序中打开InstalSystem 4 项目文件会受到InstalSystem 5 Manager 以及InstalSystem 5 编辑器 中的打开文件 功能的影响。
应用举例
打开一个ISB格式文件项目
程序总是以InstalSystem 5 最新安装的版本打开一个ISB项目文件。
导入参数和部件的范围
- 可导入到InstalSystem 5的参数和部件的范围：
- 一般参数 - 每个参数会被传送到InstalSystem 5 相应的参数域中。
- 建筑部件：楼层、墙、板和有关部件（窗、门、墙洞）、房间、等。
- 系统部件：供热面、分集水器、管线、引线管、远程连接、源、管件、立管、混水装置、阀门、散热器、自定义末端装置、膨胀缝等。
- 部件参数转换到InstalSystem 5 相应的部件参数中。
- 建筑热负荷计算所需的部件参数，包括：
- 标准和计算选项，
- 维护结构的定义，
- 建筑和建筑单元的一般参数，
- 房间参数（通风参数、采暖/非采暖、设计温度）。
- 描述性的部件和打印输出部件：标签、表格等。
- 不能导入到InstalSystem 5 中的参数和部件：
- “轴测图”或“示意图”类型的工作表，
- 在InstalSystem 5 中无法显示的部件的参数域，
- 由扫描合并 生成的底图(基础图)，
- 部件：3通阀；4通阀；2个阀一个泵组成的混水装置，
- 逻辑维护结构（表格和图形），
- 应用和计算范围不支持的系统部件，
- 在“轴测图”类型的工作表中所创建的部件。
打开文件后检查诊断信息
- 检查确认计算范围不支持的的诊断信息。

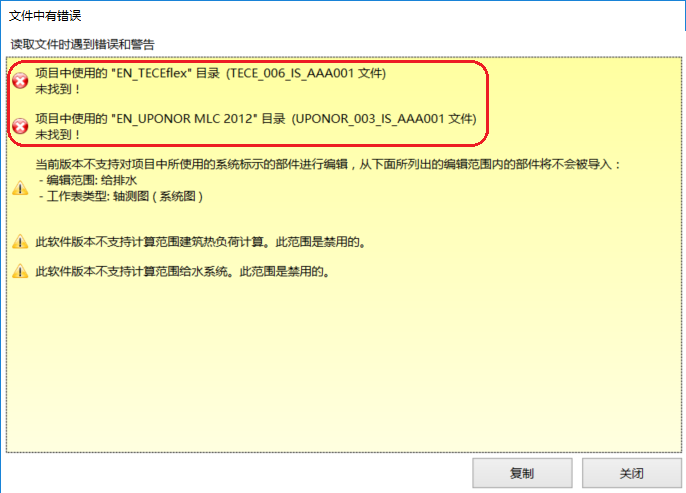

- 检查确认丢失的目录诊断信息。
- 检查确认导入的不支持的参数和部件的诊断信息。
检查和确认打开文件后的参数和部件
有些参数有一
状态标签，表明此值被设置。
- 在一般参数 窗口中检查并确认，特别是：
- 项目信息，
- 所选择的计算范围，
- 项目中所使用的目录 ，
- 从水力分配系统 中所选择的部件：
- 默认类型和参数，
- 管材和绝热材料设计选项。
- 辐射系统：
- 地面系统。
- 建筑结构的检查和确认
- 现有的建筑结构部件：楼层、房间、墙、水平隔断、窗户、门
- 与原文件有关的墙体参数（厚度）和窗/门的参数（尺寸）
- 使用3D视图 并在一般参数 / 楼层管理 中检查并确认：
- 楼层的朝向，
- 在原文件中所带的部件（窗、门）和位置是否正确显示，
- 房间所占有的面积是否与原文件中的面积一致，
- 房间是否匹配，
- 多层建筑与预期的是否一致。
- 服务系统的检查和确认
- 供热表面 - 自动转换为供热/供冷区，
- 分集水器 - 分集水器配件 被设置成 其它，
- 管路和引线管，
- 混水装置 - 撤掉了混水上的2个阀门，泵 ，造成了系统的不连续，
- 设定的水流阻力单位，
- 远程连接 - 缺少对轴测图 的支持，造成了系统的不连续，
- 立管，
- 源，
- 部件外观的确认
- 图的风格，
- 标签的外观和内容。
打开文件后对于建筑热负荷计算参数的核实
- 建筑结构的核实
- 房间参数的核实
- 根据原文件房间参数对热负荷计算 中的内容核实：
- 类型
- 符号
- Phi 计算的方法
- Theta_i,H
- 状态: 采暖/非采暖
- 建筑单元 的分配
- 通风耗热量 中的参数
- 根据原文件房间参数对热负荷计算 中的内容核实：
- 逻辑维护结构的核实
- 房间的逻辑维护结构 - 在热负荷计算 范围内，对热负荷计算 和项目浏览器 中的内容进一步核实
- 维护结构参数的核实
- 在热负荷计算 范围内，在项目浏览器 中核实现有的维护结构的定义 - 对在InstalSystem 4 房间参数表中直接指定的属性(没有使用定义)的冷维护结构，核实InstalSystem 5 中自动生成的定义。
打开文件后补充参数和部件
在核实完诊断信息后，为了利用 InstalSystem 5 继续工作，有些参数和部件还需要做如下工作：
- 由于缺少导入的轴测图 类型的工作表，需要添加和调节远程连接
- 添加继续工作所需的未导入的部件的服务系统
- 使用InstalSystem 5 中等同的部件替代未导入的部件
- 添加导入时丢失的部件的建筑结构
- 启动建筑结构计算 以便生成建筑热负荷计算 所需的逻辑维护结构
- 在逻辑围护结构中恢复丢失的维护结构的定义
