产品 InstalSystem 5
文章类型 功能
版本的最新内容 IS 5.0 Beta 22


说明

项目浏览器 工具可查找项目中使用的部件或组件,寻找 工具可设定查找条件去查找项目中使用的部件或组件,所找到的部件将在所有活动窗口,如:2D编辑器3D视图参数表结果 等中被标识出来。

在程序中的位置

  • 项目浏览器 工具和寻找 工具均有一个单独的窗口,位于主工具窗口 工具栏内。
    1. 功能

    1. 功能

应用举例

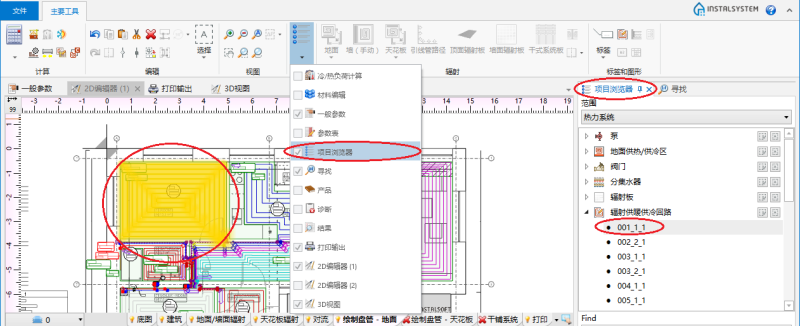

寻找选定类型的部件

  1. 选择寻找的范围 (如:建筑结构供热和供冷系统计算)。
  2. 选择部件树中的部件
  3. 在窗口右侧的其它按钮可:
    • 在用户指定的绘图范围内搜索指定类型的部件,
    • 搜索选定类型的所有部件。

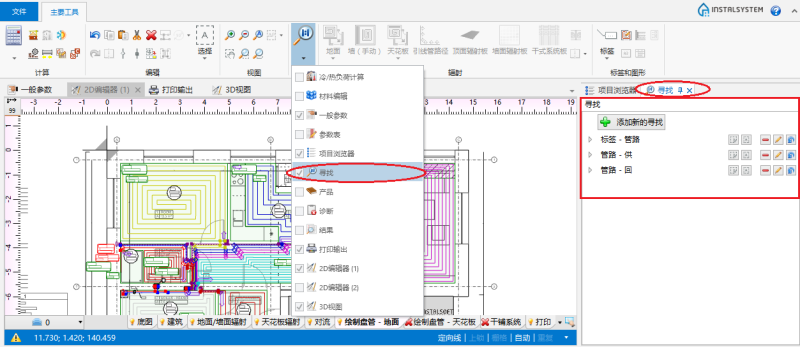

寻找满足定义条件的部件

  1. 选择先前定义过的某个寻找
  2. 选择添加新的寻找
  3. 寻找名称 中输入名称
  4. 寻找 中选择要寻找的范围
  5. 从列表中选择要寻找的数据类型
  6. 指定数值来缩小搜索的范围。
