问题的描述

为了精确的建筑热负荷计算 和生成建筑的传热模型 。(更多信息，见： 房间热负荷的设计计算), 检查基于建筑部件创建的自动围护结构和自动识别的房间, 特别是形状复杂的 (多坡屋顶, 天窗) 是非常重要的。

解决方案

  1. 在3D视图 ，进入热负荷计算(T) (传热计算中的围护结构) 编辑器，分析传热模型围护结构的完整性 。为了获得最佳的效果，将热负荷计算(T) 编辑器的可见性，通过鼠标右键上下文菜单，设定至当激活时唯一可见。

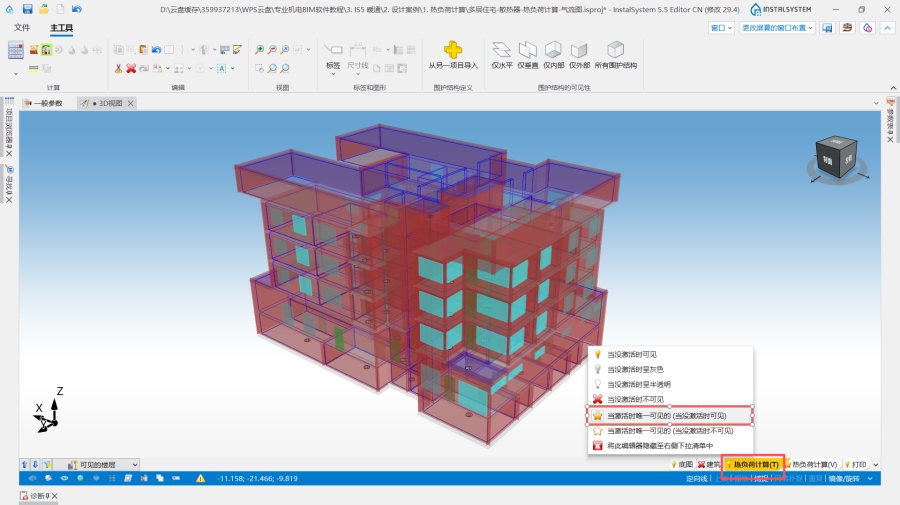

    1. 检查传热围护结构/热负荷计算(T)可见性

  2. 如果部分围护结构部件丢失，请检查相应的房间 是否是自动的，以及是否具有封闭的轮廓，
  3. 如果你希望房间之间有隔热隔墙，请检查它们之间是否画有零厚度的墙；
  4. 对于屋顶 和天窗： 要确保屋顶 覆盖建筑外轮廓 并正确建模(屋顶边缘、剖面、标高). 如有必要，改进并运行建筑结构计算；
  5. 对于使用地形部件，位于地面以下的建筑 ，检查外墙 和地下部分墙体的边界，该边界是由建筑 周围的地形轮廓所标出的；
  6. 为了更精确地检查所创建的传热模型，可以在热负荷计算(T) 编辑器，使用主工具上的或状态栏上的 围护结构的可见性 工具。该工具在2D编辑器 和 3D视图 中可同时起作用。
    以下围护结构可见性的选择，按其在建筑中的位置分组，有如下：
    • 仅显示水平围护结构,
    • 仅显示垂直围护结构,
    • 仅显示外部围护结构,
    • 仅显示内部围护结构,
    • 显示所有围护结构.

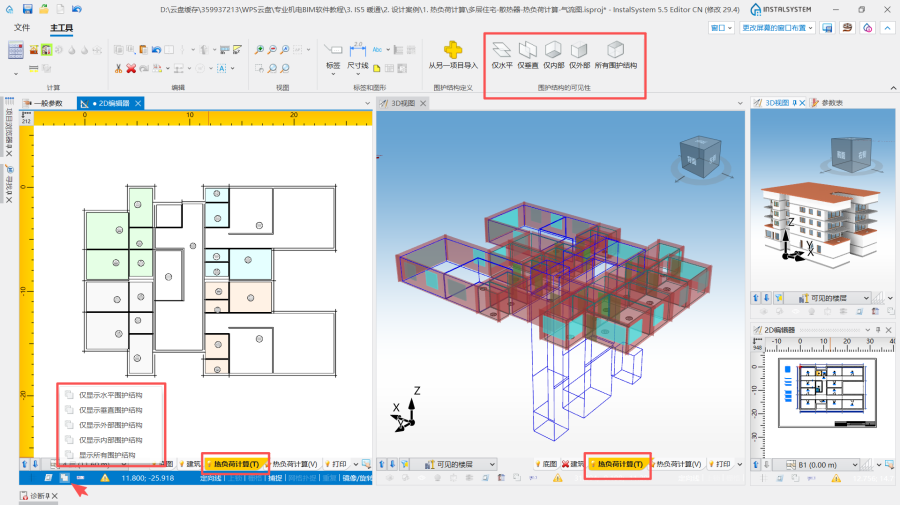

      2. 围护结构的可见性.
