从BIM兼容的格式文件中导入建筑模型

来自HelpSystem
跳转至: 导航搜索
产品 InstalSystem 5
文章类型 功能和工具
版本的最新内容 BETA REV. 2.0.B6


说明

本文描述了导入下面文件格式的建筑结构数据:

  • IFC,
  • gbXML.

IFC 格式的文件中可识别和支持的建筑构件部件如下:

  • 楼层
  • 垂直维护结构:墙和相关部件 - 窗、门、墙洞,等
  • 水平维护结构:屋顶和相关部件 - 天窗
  • 屋顶窗等
  • 楼板和开洞
  • 楼梯

gbXML 格式文件中可识别和支持的建筑构件部件如下:

  • 楼层
  • 垂直维护结构:墙和相关部件 - 窗、门、墙洞,等
  • 屋顶窗等
  • 楼梯

程序中的位置

查看和处理诊断信息

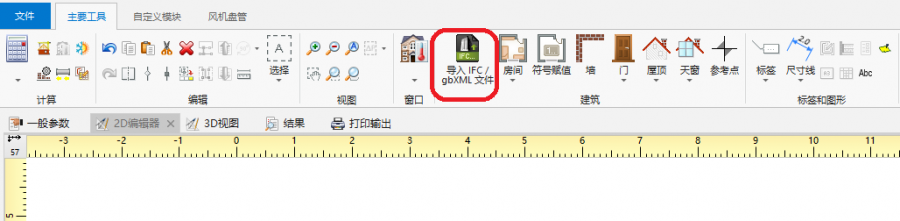

  • 导入BIM匹配格式的建筑模型的图标位于2D 编辑器窗口,当启动建筑 编辑器窗口时,在主工具 条的建筑 工具栏中即可看到。
    1. 导入 IFC / gbXML 文件

应用举例

导入一IFC格式文件的建筑模型

  • 如果在一个IFC文件中有多个建筑,则可在导入窗口中选择导入的范围。

导入一gbXML格式文件的建筑模型

  • 从gbXML格式文件中导入建筑模型的方法与从IFC格式文件中导入建筑模型的方法类似。
