产品 InstalSystem 5
文章类型 功能和工具
版本的最新内容 GOLD Rev. 14.2


说明

标题栏 的内容:

  • 其内容可来自:
    • 一般参数 窗口中的项目信息 栏目中所选择的字段,如:
      • 项目
      • 项目开发商
      • 设计人
    • 标题栏参数表,如:
      • 比例
      • 设计
      • 制图
      • 审核
    • 外部数据,如:
      • 图形文件 - Logo.

程序中有多种格式的标题栏 模板,它们可在其参数表 中进行选择。
用户也可创建自己的模板并将其保存在程序的模板文件夹中(如位置: C:\Users\<user>\Documents\InstalSystem 5 CN\AppWindowSettings\Templates)。
创建你自己的标题栏 的模板文件需基于标准的Microsoft Excel *.xlsx文件(不支持xls格式)。

转换为参数表 时包含的参数范围:

  • 表格的内外边缘,
  • 文本样式,
  • 单元格格式。

在程序中的位置

选择程序所使用的省缺的标题栏 模板

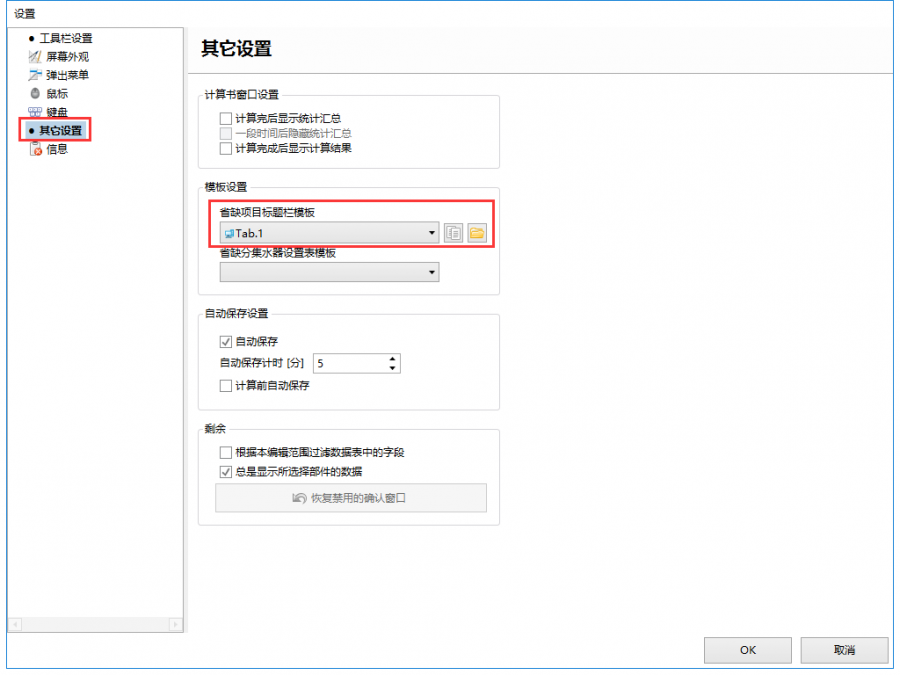

  • 设置 窗口其它设置 栏目中有省缺项目标题栏模板 的设置。
    1. 选择程序所使用的省却的标题栏 模板

为项目选择预定义的标题栏 模板

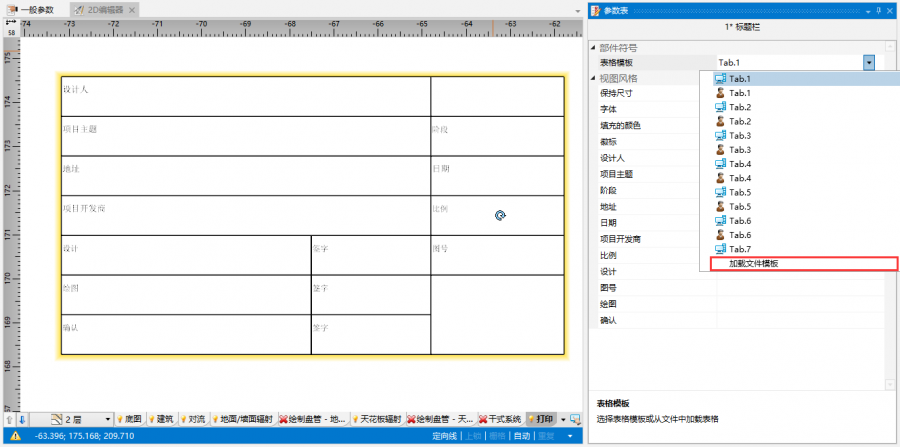

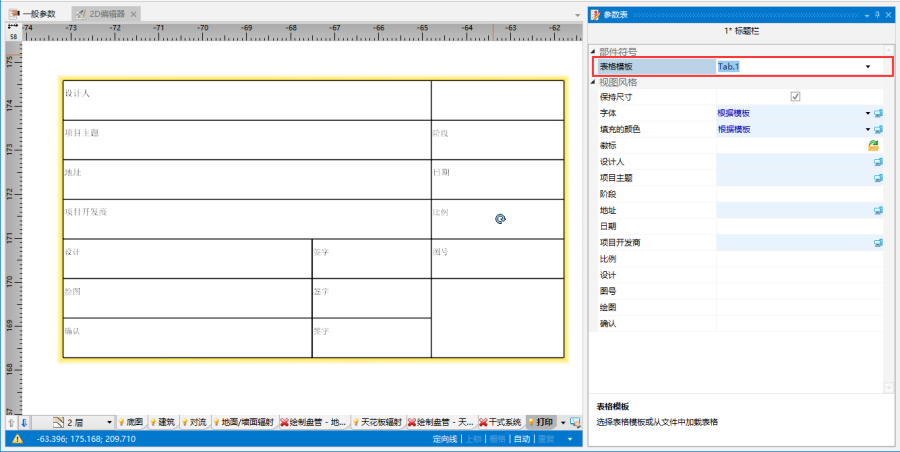

  • 参数表 窗口的表格模板 字段中有模板的选择。
    2. 为项目选择省缺的标题栏 模板

为项目选择自定义的标题栏 模板

  • 参数表 窗口表格模板 字段中选择自定义的模板。
    3. 为项目选择自定义的标题栏 模板

应用举例

创建自己的标题栏 模板

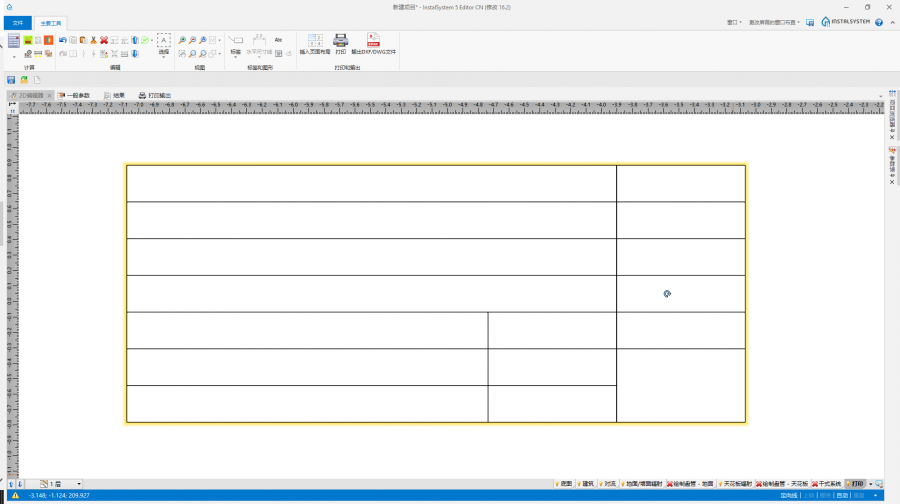

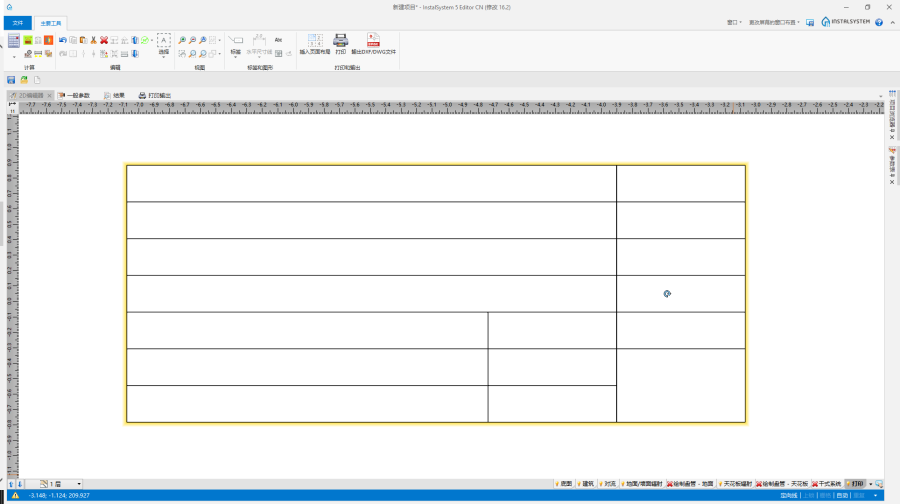

  • 通过选择表的外部和内部边缘,为各个单元字段的区域创建一基本的外观。
    目的就是定义一个带有如下字段结构的表格模板:
    4. 为项目选择预定义的标题栏 模板


  • 标题栏 定义文本框
    • 标题栏 中的一个字段应由*.xlsx 文件中的两个单元格组成:
      • 标题栏 中的字段标题 - 应在单元格中直接输入文本,
      • 标题栏 中所填写的字段内容 - 此处应输入文本,但作为单元格的注释(该注释会出现在标题栏参数表的单元标题中),
      • 若想输入外部图片,则需在图片所需插入的单元格中加入如下的注释文本:[{RPtexts.StrAccess.rpTablkaProjektuLogo}]。
  • 所定义的标题栏 单元字段将从一般参数 直接下载信息。
    定义这些区域类似于上面的视频,所不同的就是在标题字段应严格按一般参数 中的字段的ID号输入。
    ID号和它们的形式见如下的视频。为避免混淆,建议使用下面的列表将ID字段粘贴到单元格中。
  • ID号的构成:
    • #<单独的ID字段>#
    • #<项目信息ID>.<ID字段>#
    • 当前必须使用波兰语完成ID号的构成
  • 来自一般参数 ID字段:
    • 单独的ID字段 - [中文翻译] - 指定一个单独的ID字段 (仅用于项目):
      • NumerProjektu - [项目编号]
      • WersjaProjektu - [项目版本]
    • 项目信息ID - [中文翻译] - 定义从哪个项目信息的ID下载数据:
      • Projekt - [项目]
      • Inwestor - [项目开发商]
      • Projektant - [设计人]
    • ID 字段 - [中文翻译] - 定义来自特定项目信息的ID(针对项目、项目开发商或设计人)的字段:
      • Opis - [名称]
      • Ulica - [街道]
      • Kod - [邮编]
      • Miasto - [城市]
      • StanRegion - [国家/地区]
      • Kraj - [国家]
      • Tel - [电话]
      • Fax - [传真]
      • WWW - [WWW]
      • Email - [电子邮箱地址]
      • NIP - [增值税-税号]
      • Komentarz - []
    • *.xlsx文件模板中的字段定义示例:
      • #NumerProjektu#
      • #Projektant.Opis#
      • #Inwestor.Opis#
      • #Inwestor.Fax#
      • #Projektant.Email#

更改模板中表格字段的外观和格式

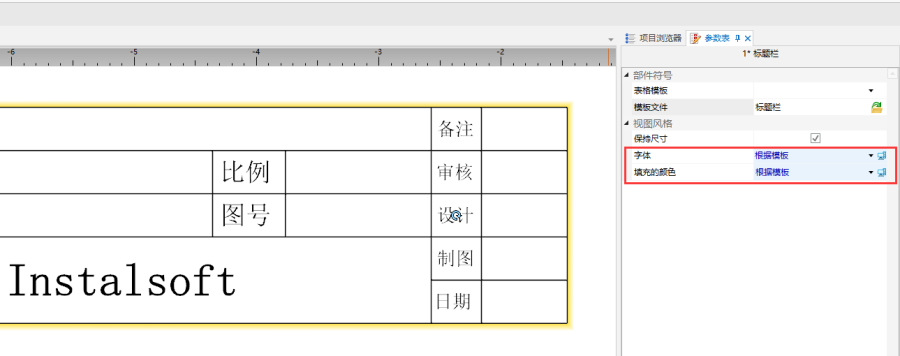

  • 可从标题栏的参数表 中修改栏目内的字体和格式.
    4. 修改模板中表格字段的格式和外观

将自己的标题栏 模板设置为程序的省缺模板

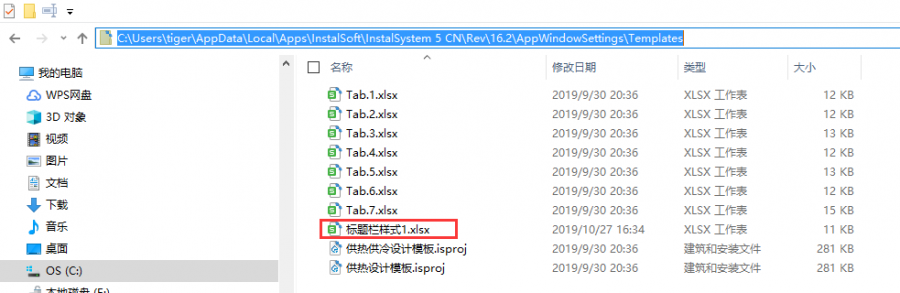

首先将自己所创建的自定义标题栏文件移至或复制粘贴到程序的模板文件夹中,然后就可按如下视频将自动义模板设置为程序的省缺模板。][File:自定义标题字体设置.png|900 px|left|thumb|4. 修改模板中表格字段的格式和外观]]

>
1. 软件模板文件夹


将自己的标题栏 模板插入到项目中



  • 标题栏 创建的不正确或试图加载不正确的格式时会发出诊断信息:
    • 读取文件%s错误 - 格式或内容不正确。
