供热/供冷区的构造编辑器

产品	InstalSystem 5
文章类型	功能和工具
版本的最新内容	Version GOLD Rev. 16.0

说明

本文描述了基于供热/供冷区的位置对其结构、传热和运行数据编辑的可能性。

在程序中的位置

供热/供冷区的构造编辑器位于：点击供热/供冷区 ，查看其参数表 ，在地面供暖/供冷构造 \ 墙面供热/供冷构造 \ 天花板供热/供冷构造 的下拉菜单中。

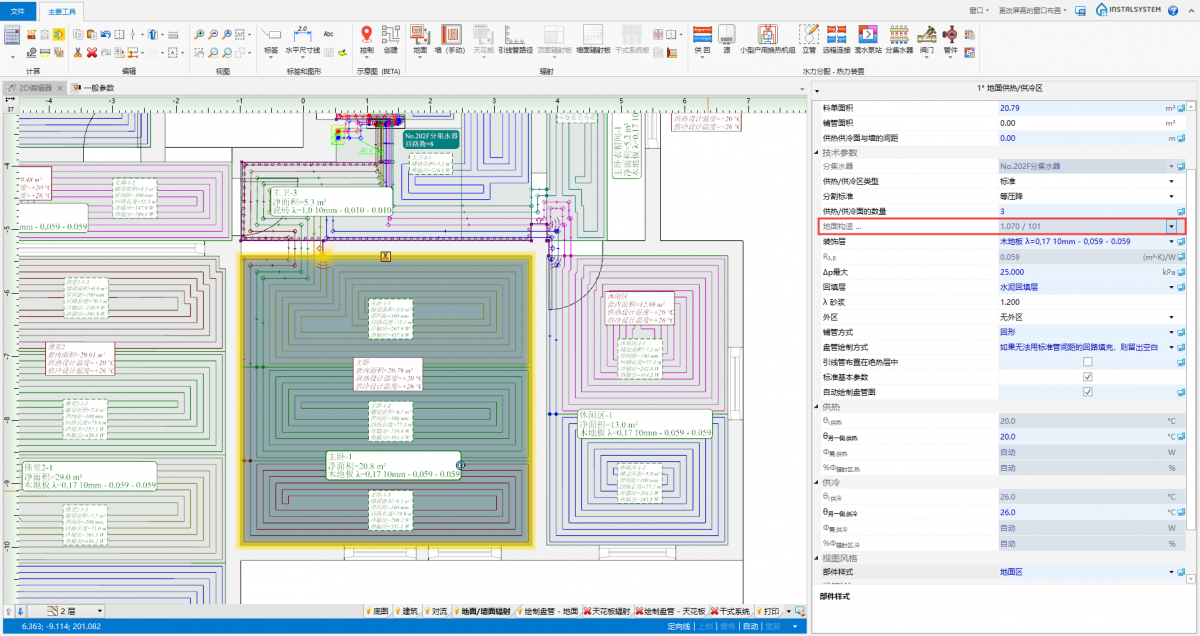

1. 供热/供冷区的构造

应用举例

在供热/供冷区构造编辑器中参数的展示

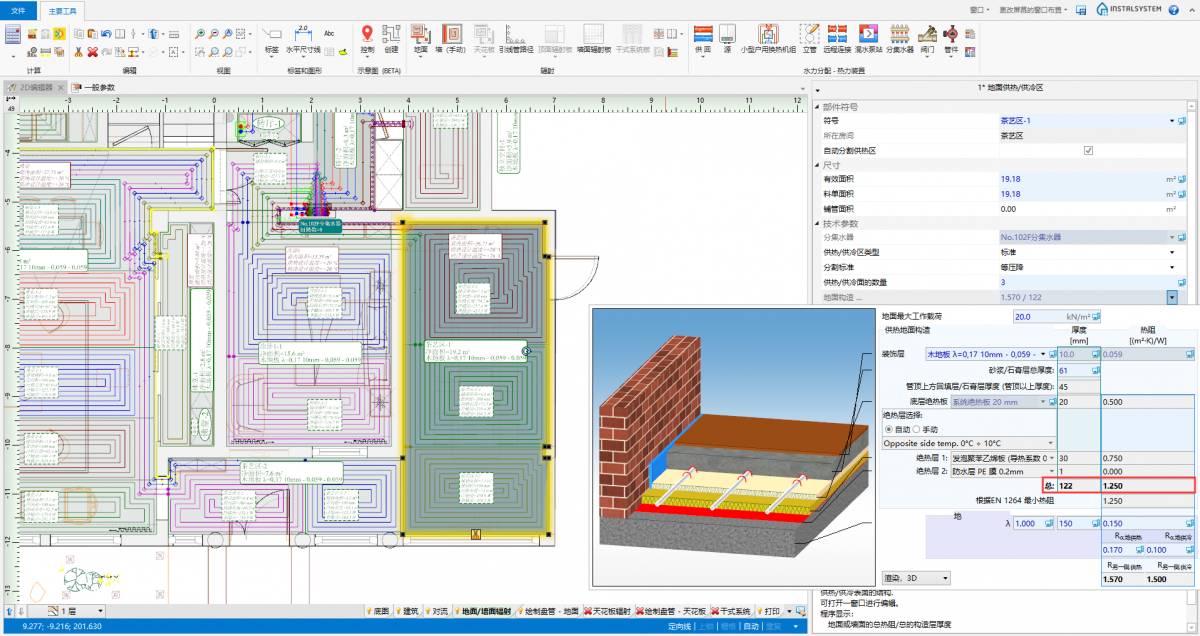

1. 地面供暖/供冷构造 \ 墙面供热/供冷构造 \ 天花板供热/供冷构造 中显示供热/供冷区的总厚度以及总热阻

2. 打开编辑器后，用户可以访问特定数据，并根据这些数据计算总值：
   • 供热/供冷区各层的总厚度。

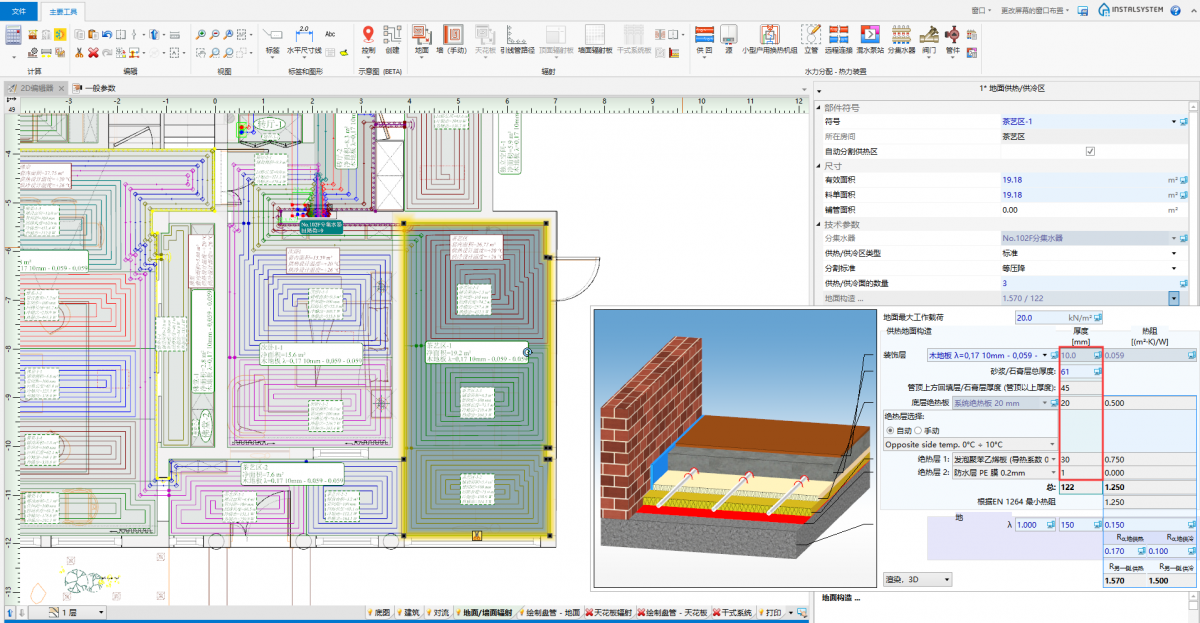

     3. 层的厚度


   • 供热/供冷区各层的热阻和围护结构的热阻。



     4. 层的热阻





     5. 总构造厚度 和各层热阻



在编辑器窗口中修改参数后，需要重新计算项目以更新所有数值。

供热/供冷区构造的编辑

表面装饰层

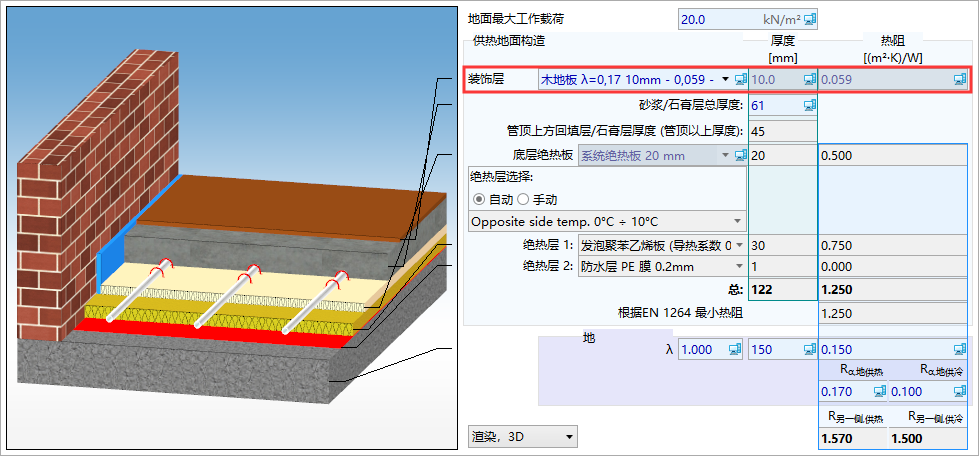

6. 表面装饰层

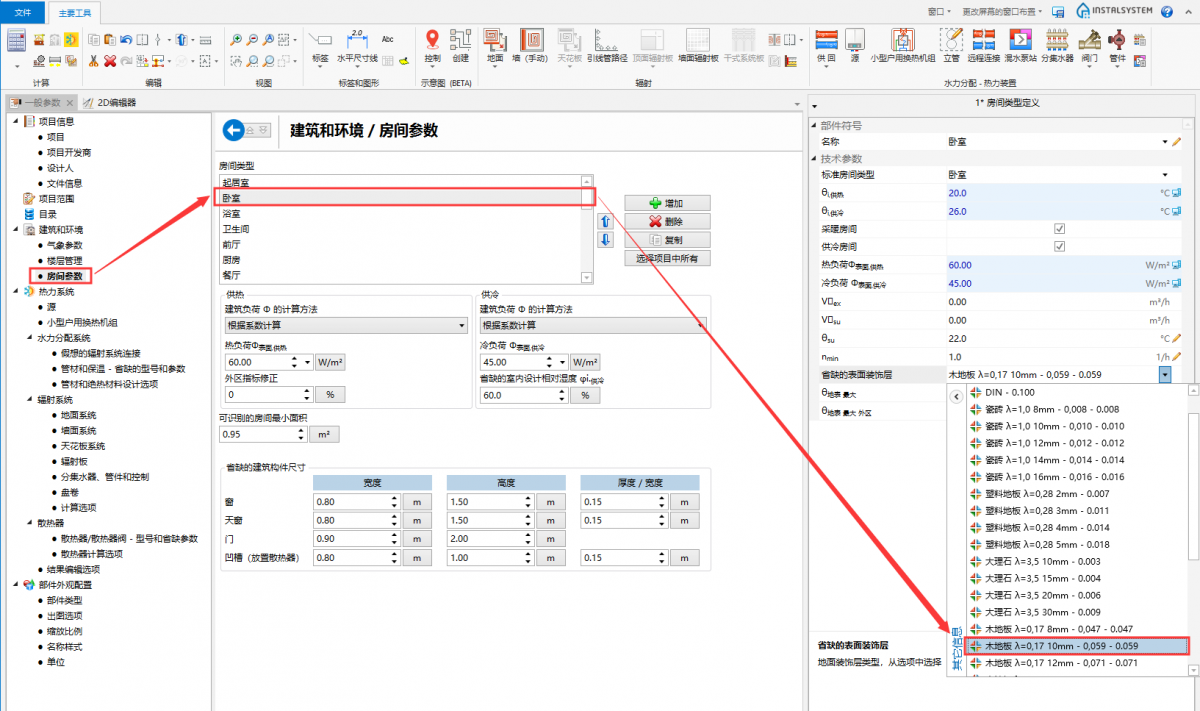

1. 对于房间类型 ，默认的表面装饰层 源于一般参数



   7. 默认的表面装饰层


2. 对于每一个供热/供冷区 ，表面装饰层 部件是可以修改的。

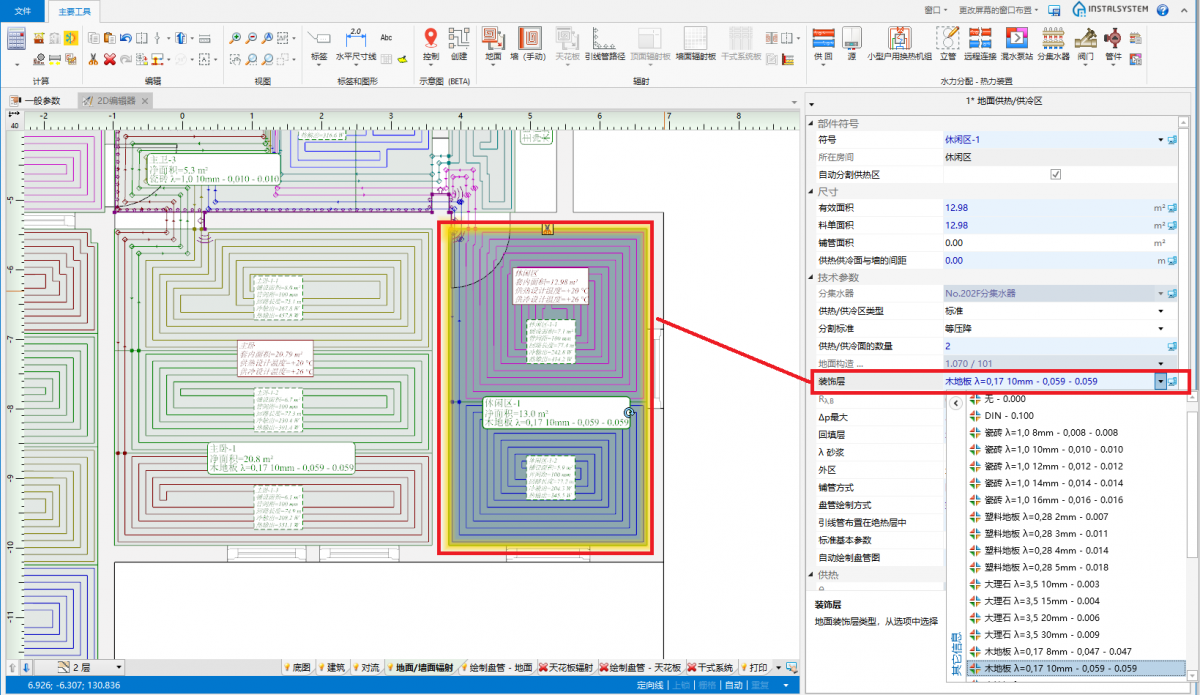

   8. 表面装饰层




砂浆/石膏层总厚度

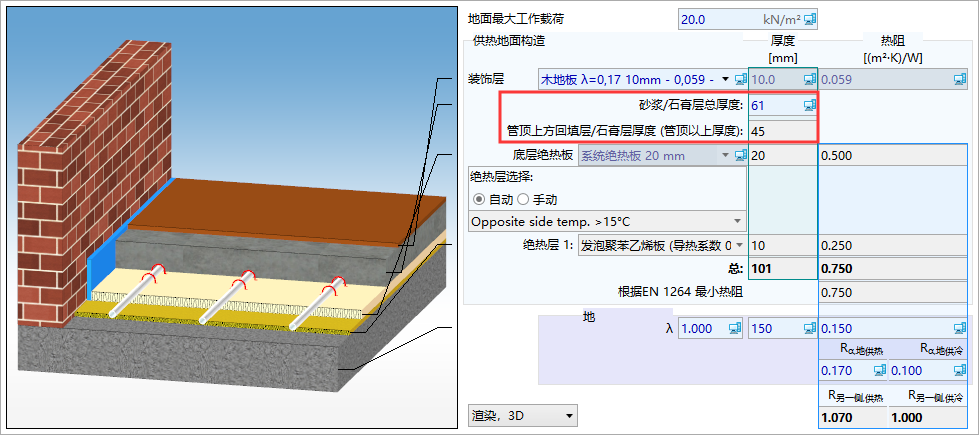

9. 砂浆/石膏层总厚度

如果设置成自动 , 则砂浆/石膏层总厚度 也许会根据地面最大工作载荷 () 值，在生产商允许的限制范围内进行相应调整。 用户可以在考虑所有其它系统参数的同时，在系统生产者允许的范围内改变厚度。
管顶上方回填层/石膏层厚度 （管顶以上厚度 ）总是由程序计算确定的，不能手动修改。

系统构造板

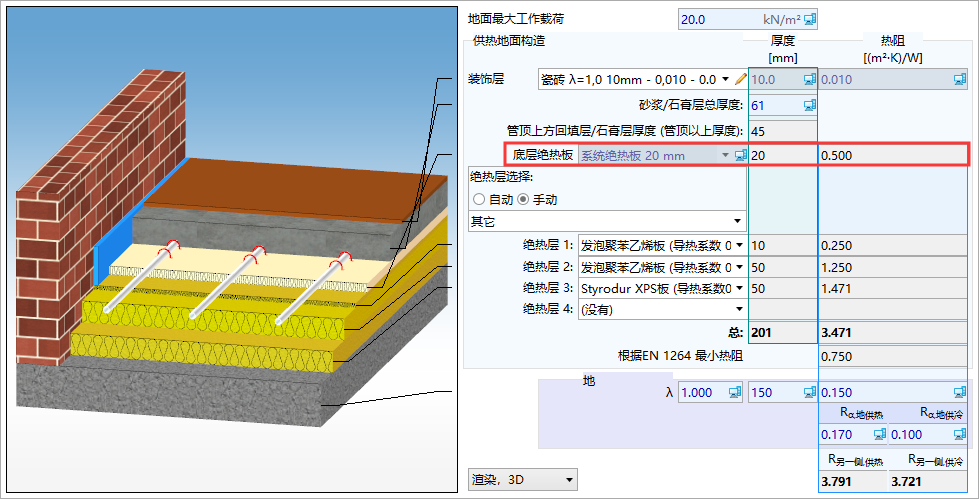

10. 系统构造板

如何有下面的情况，用户也可修改绝热板：

1. 对于特定的管材固定方法，有多种绝热板供选择

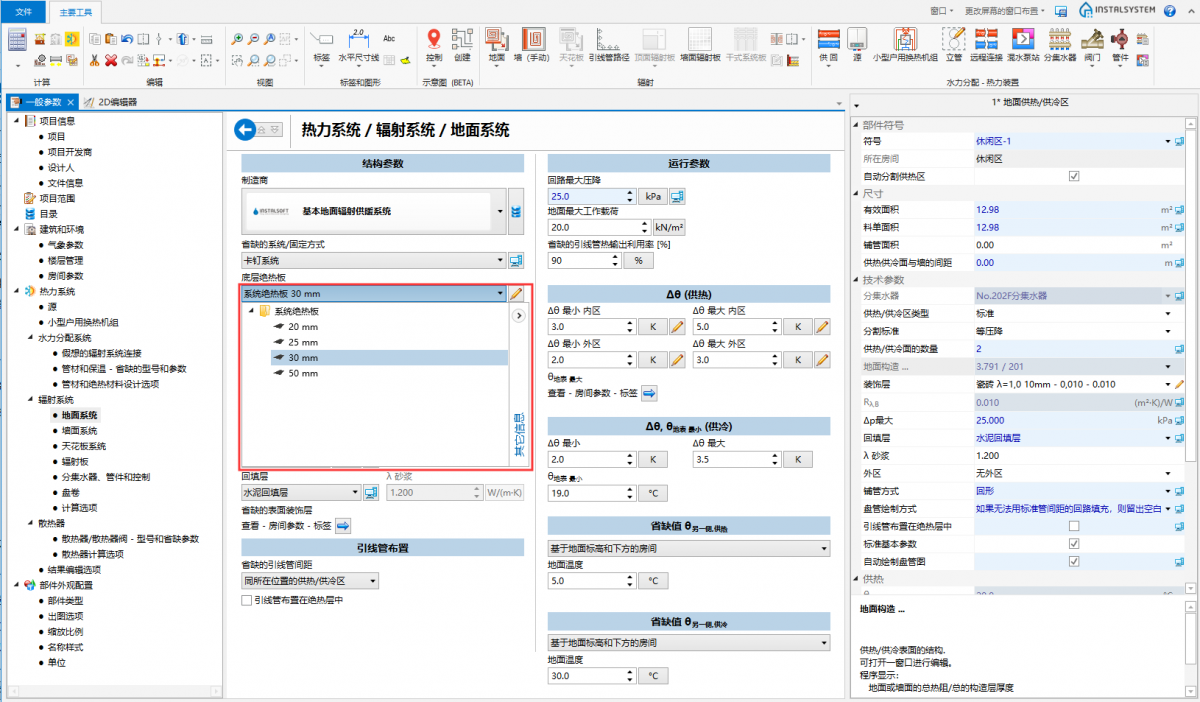

   11.在一般参数 中选择系统构造板

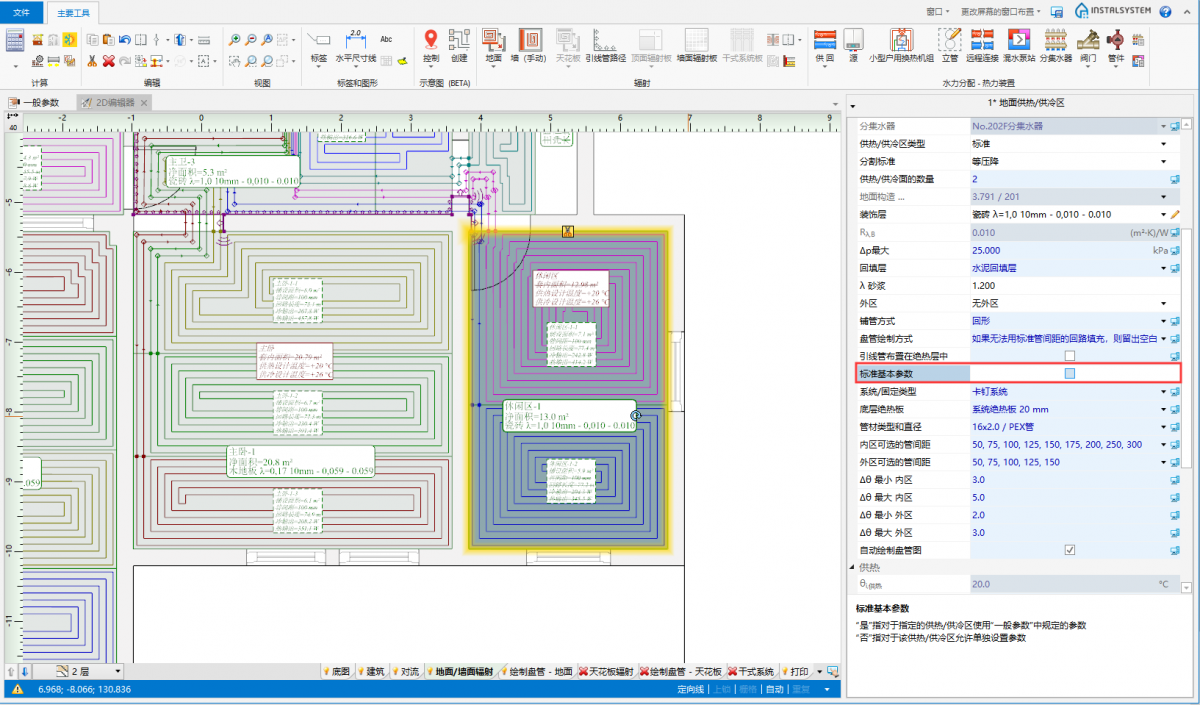

2. 在供热/供冷区 的参数表 中, 只有关闭了标准基本参数 后，用户才可进行编辑，当这个区域处于自动 状态时，用户是无法进行编辑的



   12.在参数表 中选择系统构造板

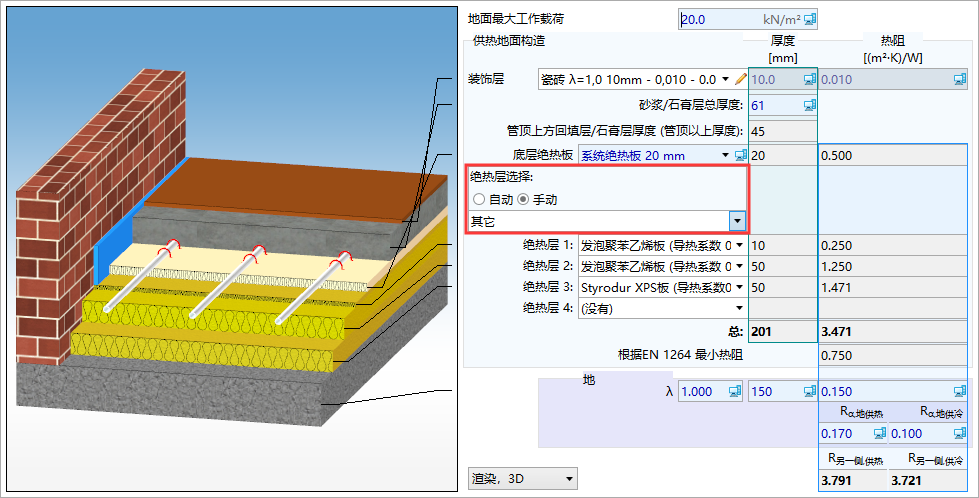

绝热层选择

13. 绝热层选择

1. 自动

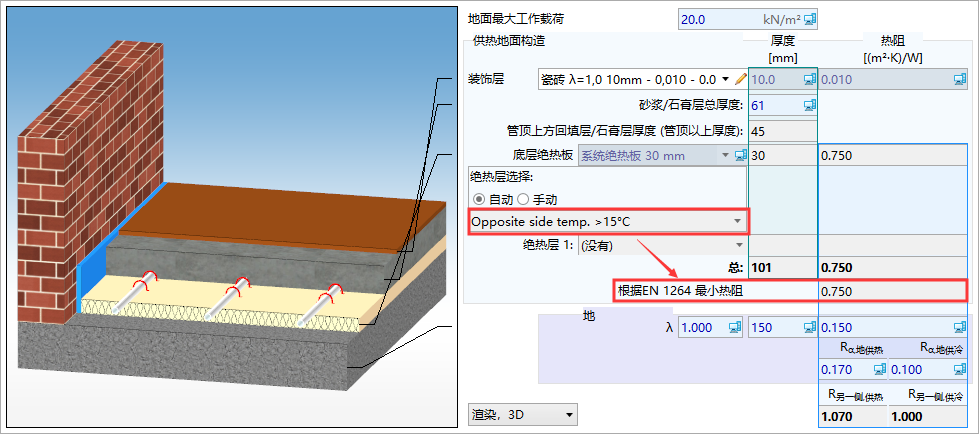

   对于给定的绝热板和基于另一侧的温度 值，程序根据 EN 1264: 1:2011 2:2013 3,4:2009 5:2008 标准，进行带有最小热阻的绝热层选择



   14. 绝热层选择 - 自动



2. 手动

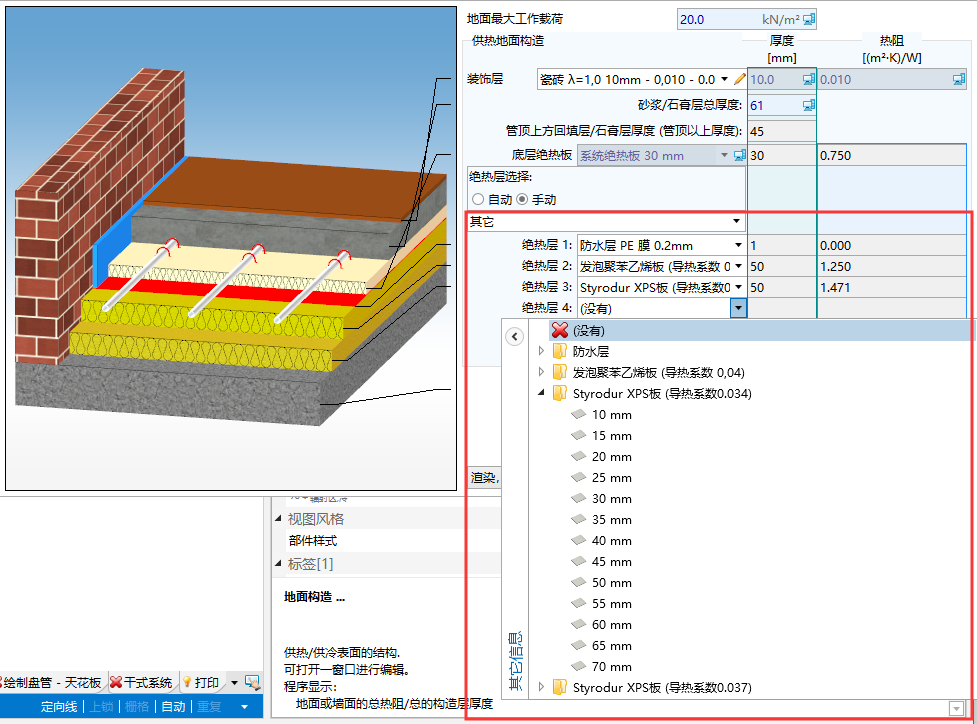

   用户也可从目录中进行绝热层选择 或通过选择特定的绝热层（最多可达5层）进行自定义



   15. 绝热层选择 - 手动




盘管辐射构造断面图

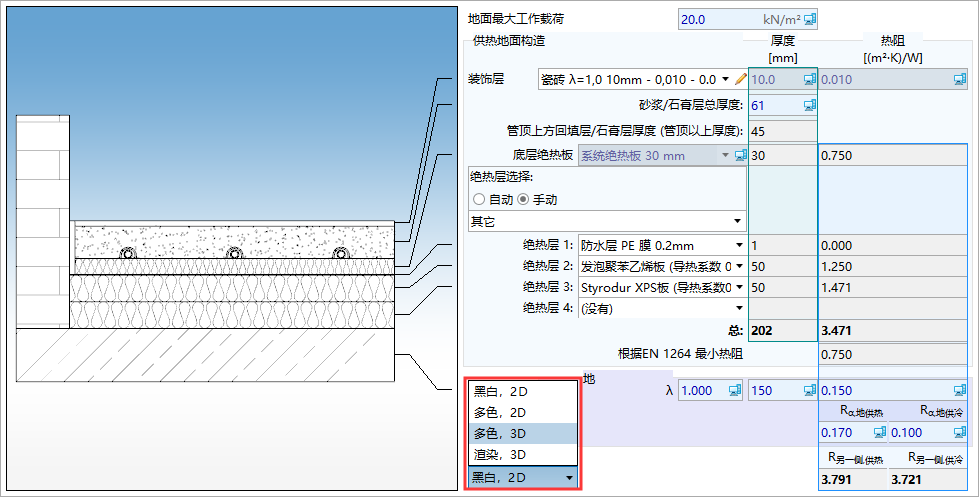

用户可以改变断面构造图的显示方式。

16. 盘管辐射构造断面图

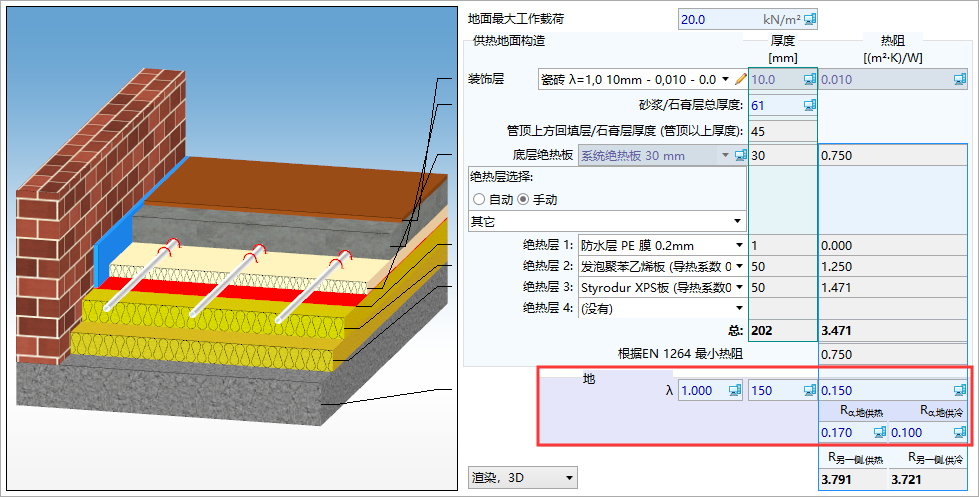

结构和供热隔断的参数编辑

17. 结构和供热隔断的参数

1. 程序不能从建筑热负荷计算 范围内的围护结构定义 中选择单元，需要手工修正。

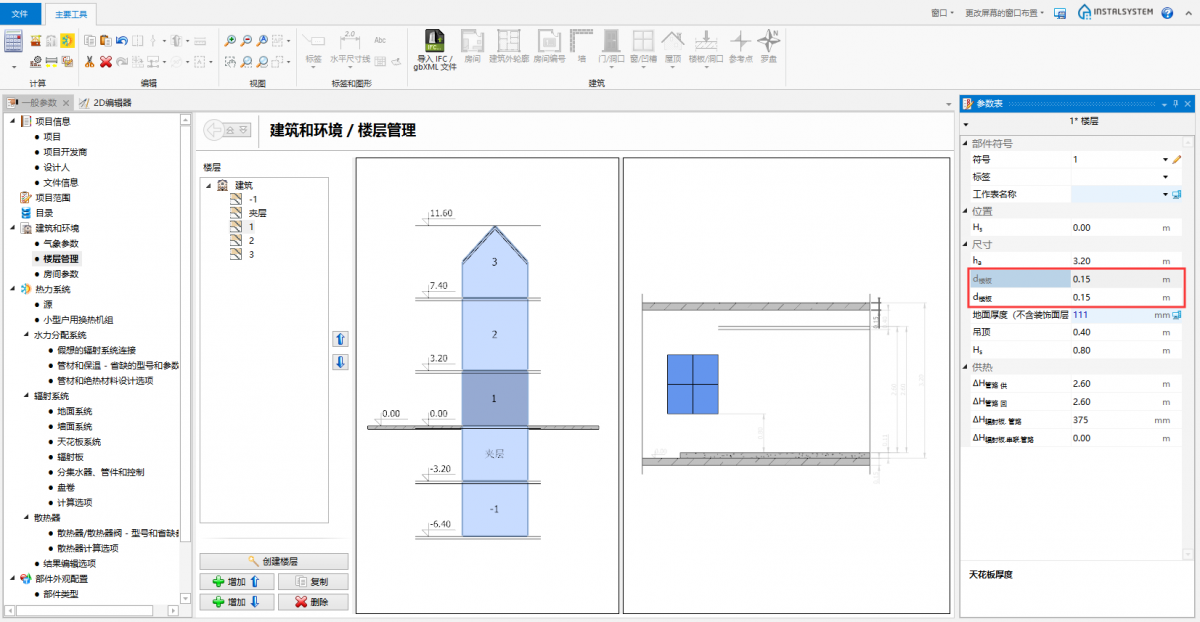

2. 在一般参数 中，仅显示较薄的楼板厚度,d_楼板



   18. 楼板厚度，d_楼板
